Raccordement électrique
Instructions d’installation
SC125_560HE-IFR083220
35
5.1.2 Version HE : raccordement des câbles de puissance
Sunny Central 200HE / Sunny Central 250HE / Sunny Central 350HE
Trois câbles de puissance (U1, V1, W1) par élément de puissance sont raccordés au pont de
l'onduleur dans l'armoire DC/onduleur. Raccorder ces trois câbles, dans l'armoire AC, aux bornes
correspondantes (U1, V1, W1) de la self de filtre sinus. Les câbles sont déjà équipés de cosses d'une
longueur explicite, écartant tout doute quant à leur raccordement sur les lames de contact.

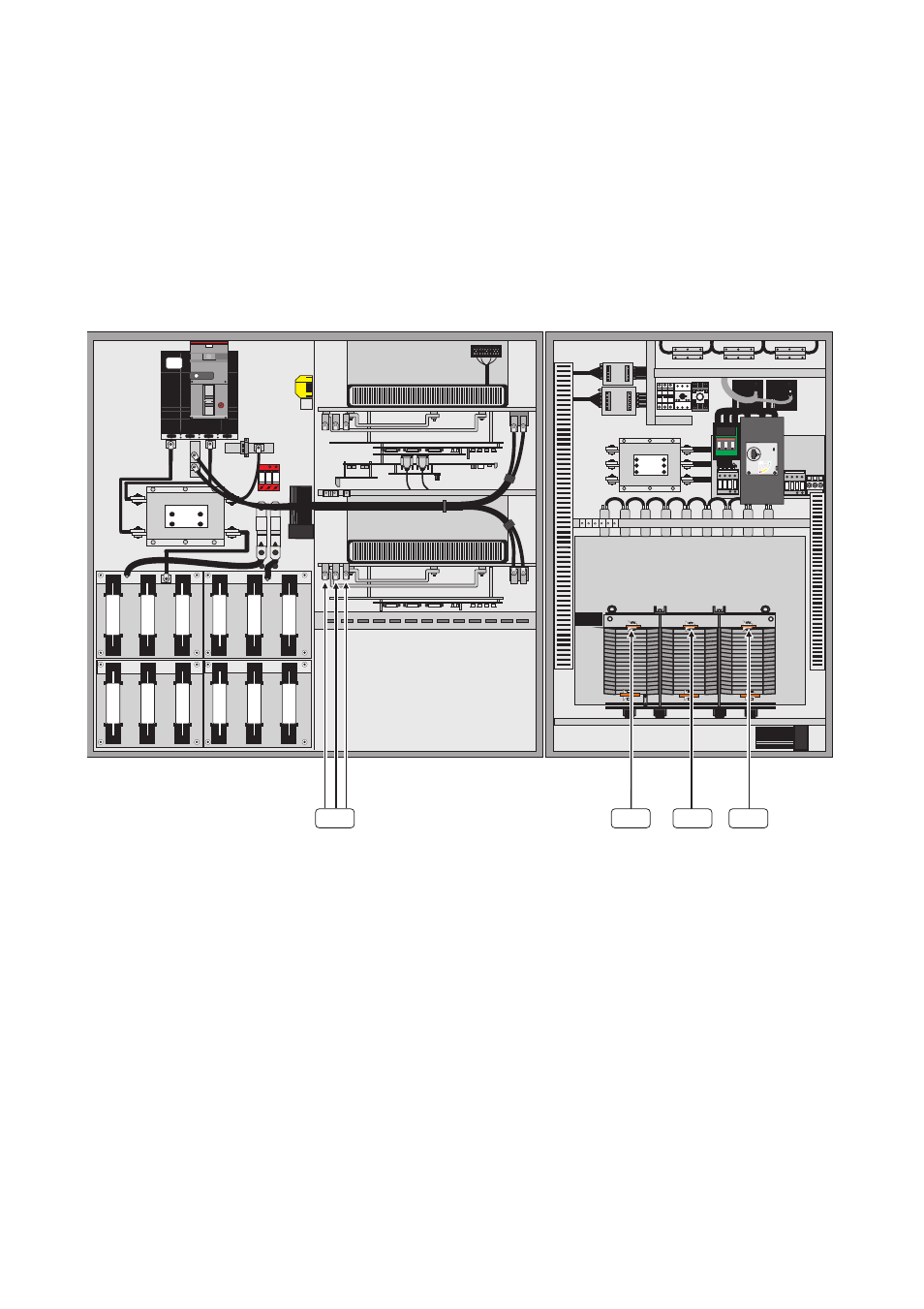

Raccordement de la self de filtre sinus dans l'armoire AC Sunny Central 350HE
A
Lames de raccord de l'élément de puissance
B
Lames de raccord du filtre sinus
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L1
L2
L3
L1
L2
L3
A
B
B
B
