Raccordement électrique
SMA Solar Technology AG
58
SC125_560HE-IFR083220
Instructions d’installation
5.2.4 Raccordement du rail PE dans le cas de la version HE
Dans les Sunny Central 200HE, Sunny Central 250HE et Sunny Central 350HE, le rail PE doit être
raccordé dans l'armoire AC au niveau de la liaison équipotentielle du lieu de montage ou du local.
Dans les Sunny Central 500HE et 560HE, raccorder les deux rails PE dans l'armoire DC et dans
l'armoire onduleur séparément à la liaison équipotentielle ou à la prise de terre.

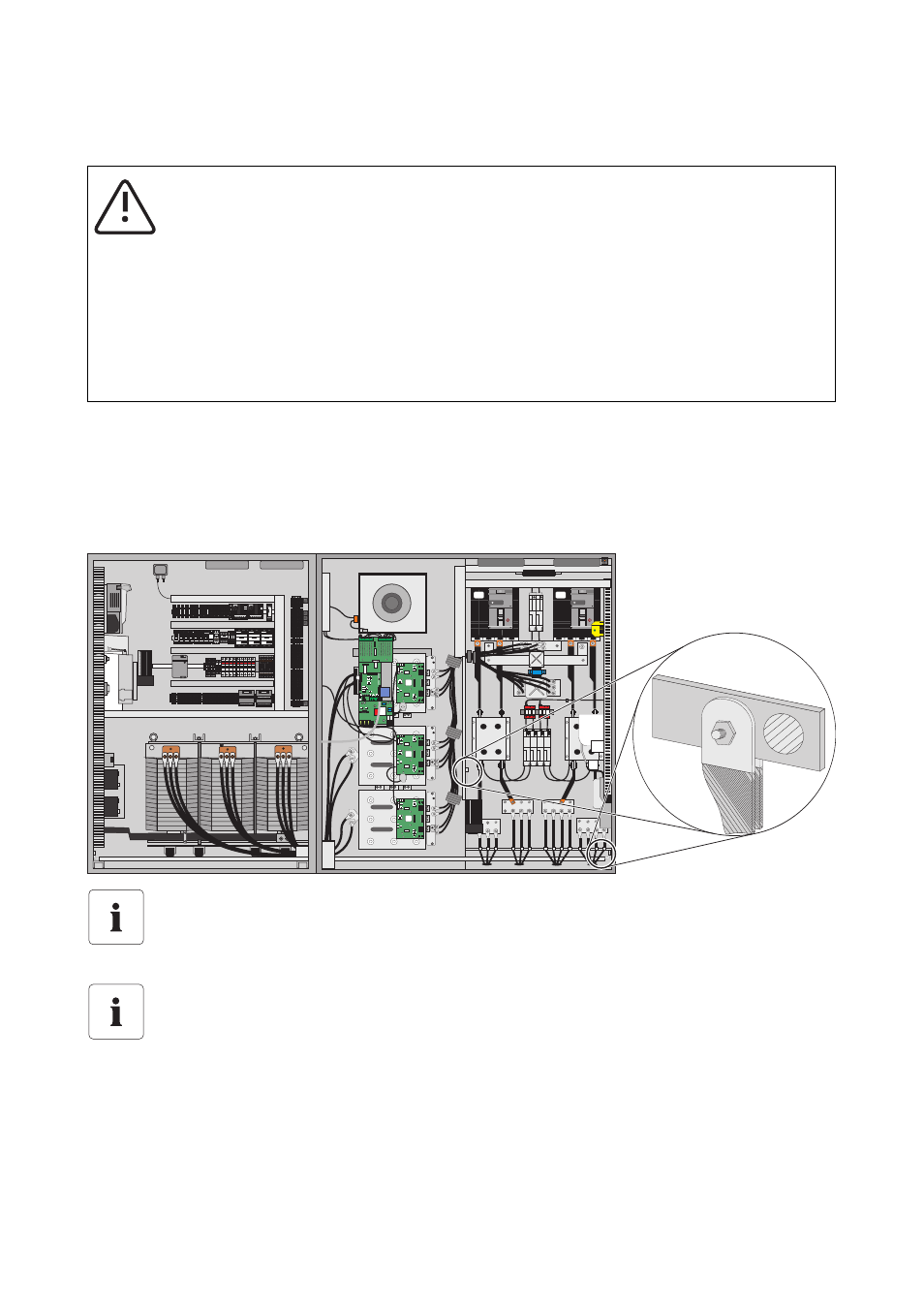

Point de raccordement pour la liaison équipotentielle dans le Sunny Central 500HE
AVERTISSEMENT !
Tout contact avec les composants conducteurs de tension peut entraîner la mort
par brûlure ou choc électrique.
• Ne pas toucher les composants conducteurs de tension du Sunny Central ou du
réseau public ainsi que du réseau basse tension.
• Respecter toutes les prescriptions de sécurité applicables.
• Les travaux doivent uniquement être effectués lorsque l'appareil est à l'arrêt et hors
tension.
Dimensionnement du câble du raccordement PE
Le raccordement PE vers la liaison équipotentielle doit présenter une section minimale de
1 x 50 mm².
Position du rail PE
En fonction de la construction, la position exacte du rail PE se trouve, pour certaines
armoires de distribution, derrière la barre des fusibles dans l'armoire DC ou derrière le
transformateur dans l'armoire AC. L'étiquetage du matériel électrique et le schéma de
câblage fourni permettent de déterminer la position exacte du rail PE.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
M3-810
L+
L-
L+
L-
PE
