SMA SC 100LV-560HE Manuel d'utilisation
Page 27
SMA Solar Technology AG
Montage
Instructions d’installation
SC125_560HE-IFR083220
27

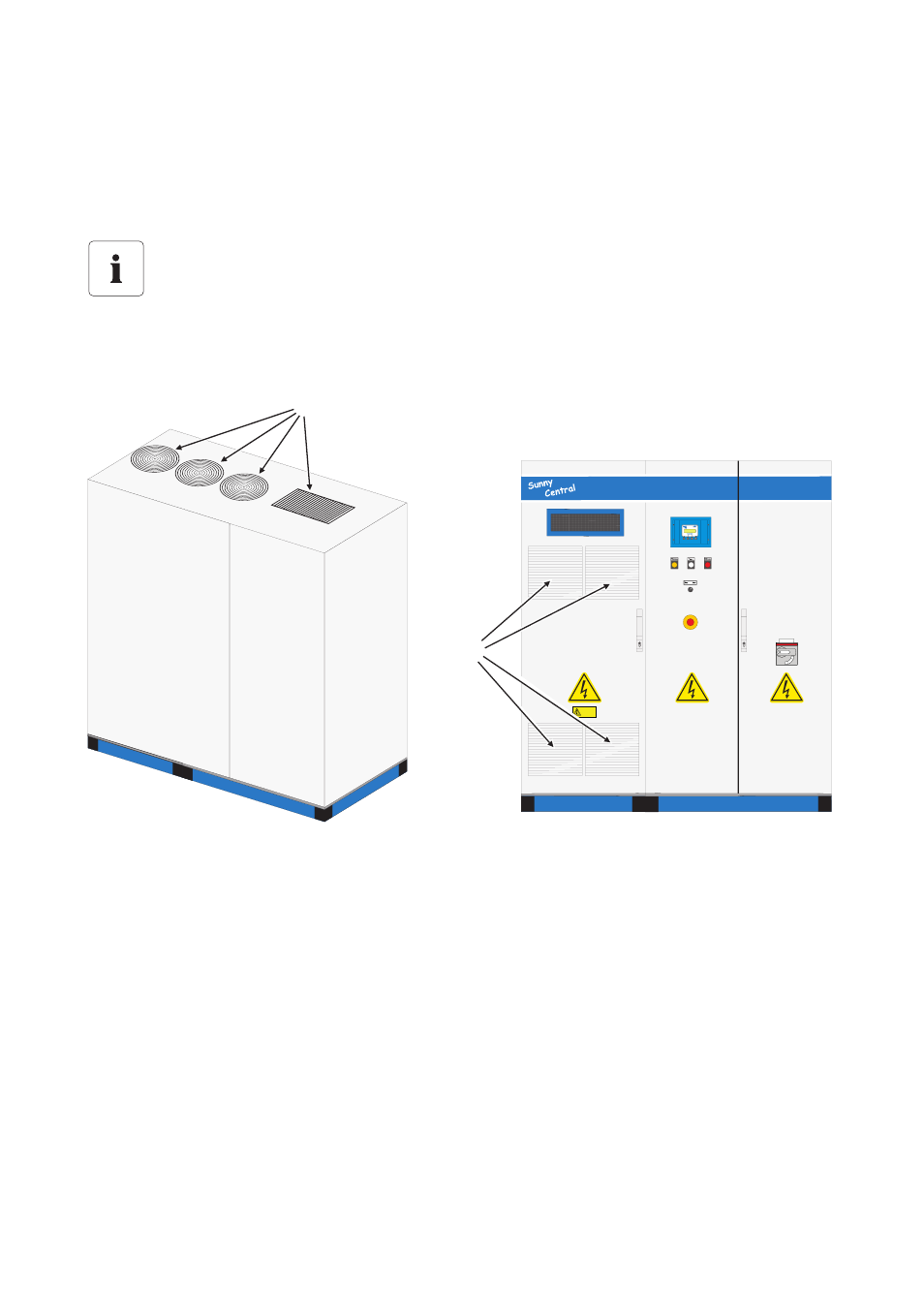

Vue d'ensemble des ouvertures d'arrivée et d'évacuation d'air
La position et la taille précises des différentes grilles d'aération, aussi bien pour l'arrivée d'air à l'avant
que pour l'évacuation de l'air par le toit ou à l'arrière des armoires de distribution, sont illustrées à
l'aide de quelques exemples d'armoires.
Sunny Central 100LV / Sunny Central 150 / Sunny Central 125LV /
Sunny Central 200
Sunny Central 200HE
Cf. illustration en haut. L'armoire AC du Sunny Central 200HE n'a que 2 ouvertures d'évacuation d'air
(à la place des 3 représentées ci-dessus).
Les figures de ce chapitre représentent un « système à gauche ». Pour de plus amples
informations sur les systèmes à droite et à gauche, voir chapitre 4.1.4 «Local électrique»
(23).
A
Évacuation d'air
B
Arrivée d'air
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
A
B
