Raccordement électrique SMA Solar Technology AG
66 SC125_560HE-IFR083220 Instructions d’installation
Câblage DC Sunny Central 500HE / Sunny Central 560HE
Les armoires d'onduleur Sunny Central 500HE et 560HE
ne contiennent aucun fusible d'entrée DC. Ces derniers
sont placés à l'extérieur de l'onduleur dans des boîtes à
fusibles DC (Sunny Main Box) qui sont dimensionnées en
fonction des projets. Le raccordement des lignes DC des
Sunny String Box aux fusibles DC se fait dans la
Sunny Main Box.

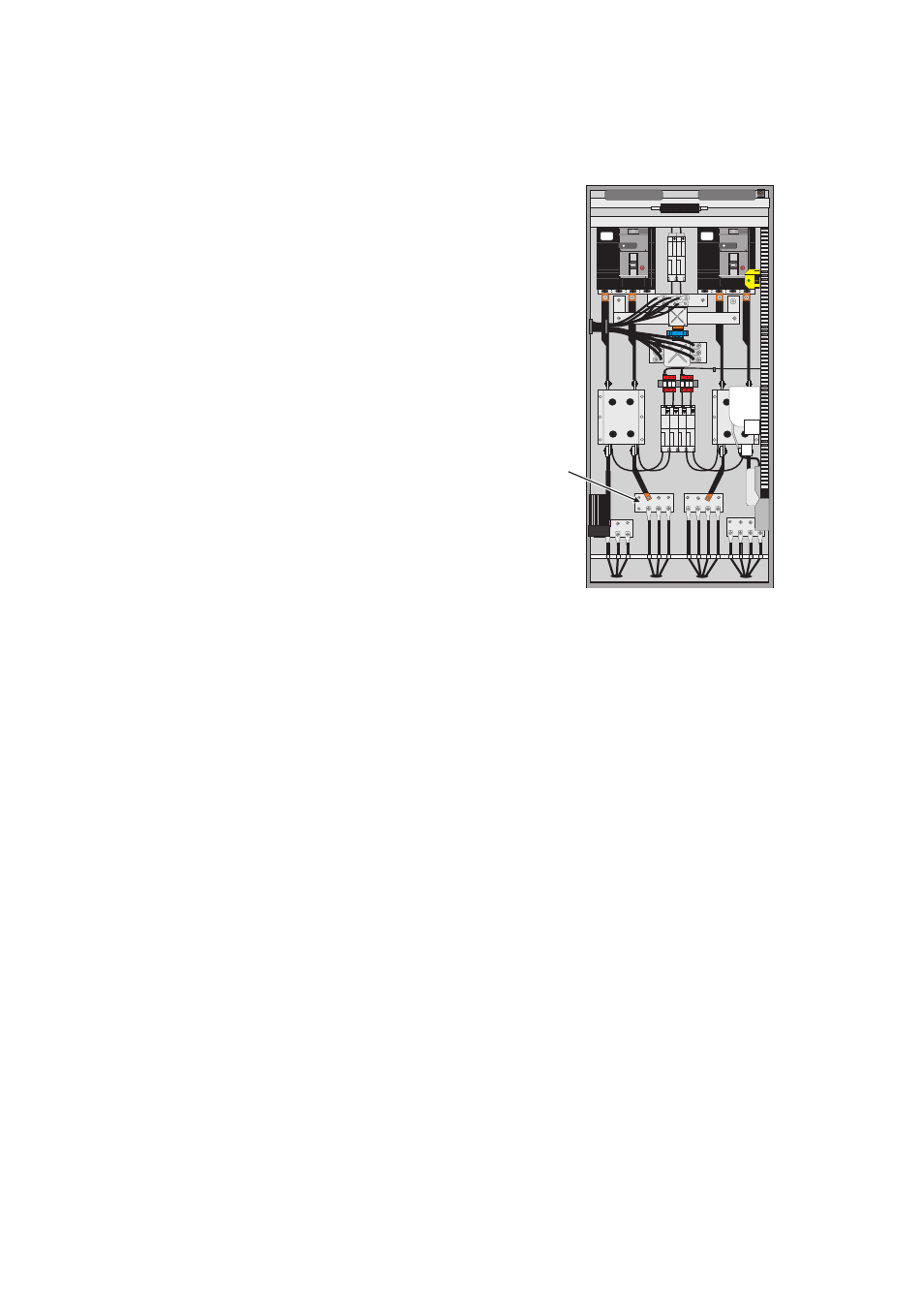

Les lignes principales DC provenant de la Sunny Main
Box sont raccordées dans le Sunny Central aux barres de
distribution DC (A).
H1-02 H1-02
L+ L-
L+ L-
L+ L-
L+ L- L+ L-
L+ L-
L+ L-
A
