MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 60 de 64
®

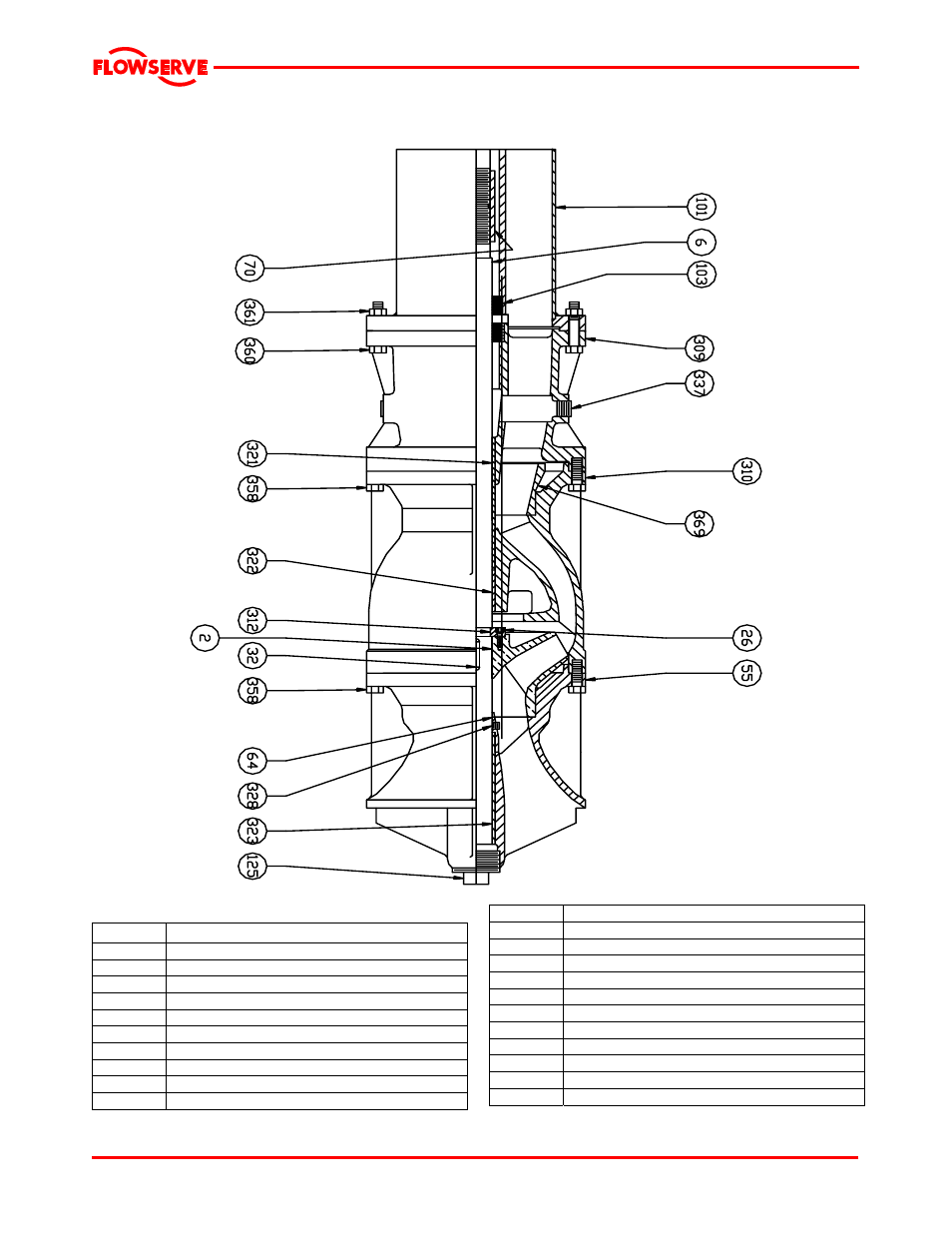

8.2.2 Identification des pièces: corps et tube enveloppant – pompe VTP lubrifiée à l’huile/à tube
enveloppant
8.2.2.1 Liste des pièces – cuve et tube enveloppant
Ref no.
Description
2 Roue
6
Arbre de la pompe
26
Vis à tête creuse
32 Clavette
droite
55 Tulipe
d’aspiration
64
Collier de protection
70
Accouplement d’arbre fileté
101 Colonne-tuyau
103
Coussinet-fileté-arbre de transmission
125 Bouchon-graisse
309
Corps de refoulement
310 Cuve
312
Bague de butée fendue de roue
321
Coussinet-manchon-boîtier de refoulement
322 Coussinet-manchon-cuve
323 Coussinet-manchon-tulipe
328
Vis de serrage
337 Bouchon
358
Vis à tête creuse – tulipe d’aspiration
360
Vis à tête creuse entre la colonne et la cuve
361 Ecrou
hexagonal
369 Bague-débit
