MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 41 de 64
®
5.8 Fonctionnement
5.8.1 Aération de la pompe
Aérer la pompe pour laisser s'échapper tout l'air
emprisonné en prenant des précautions en raison
des liquides chauds ou dangereux.
Dans des conditions normales de fonctionnement,
une fois que la pompe a été complètement amorcée
et aérée, il ne devrait pas être nécessaire d'aérer à
nouveau la pompe.

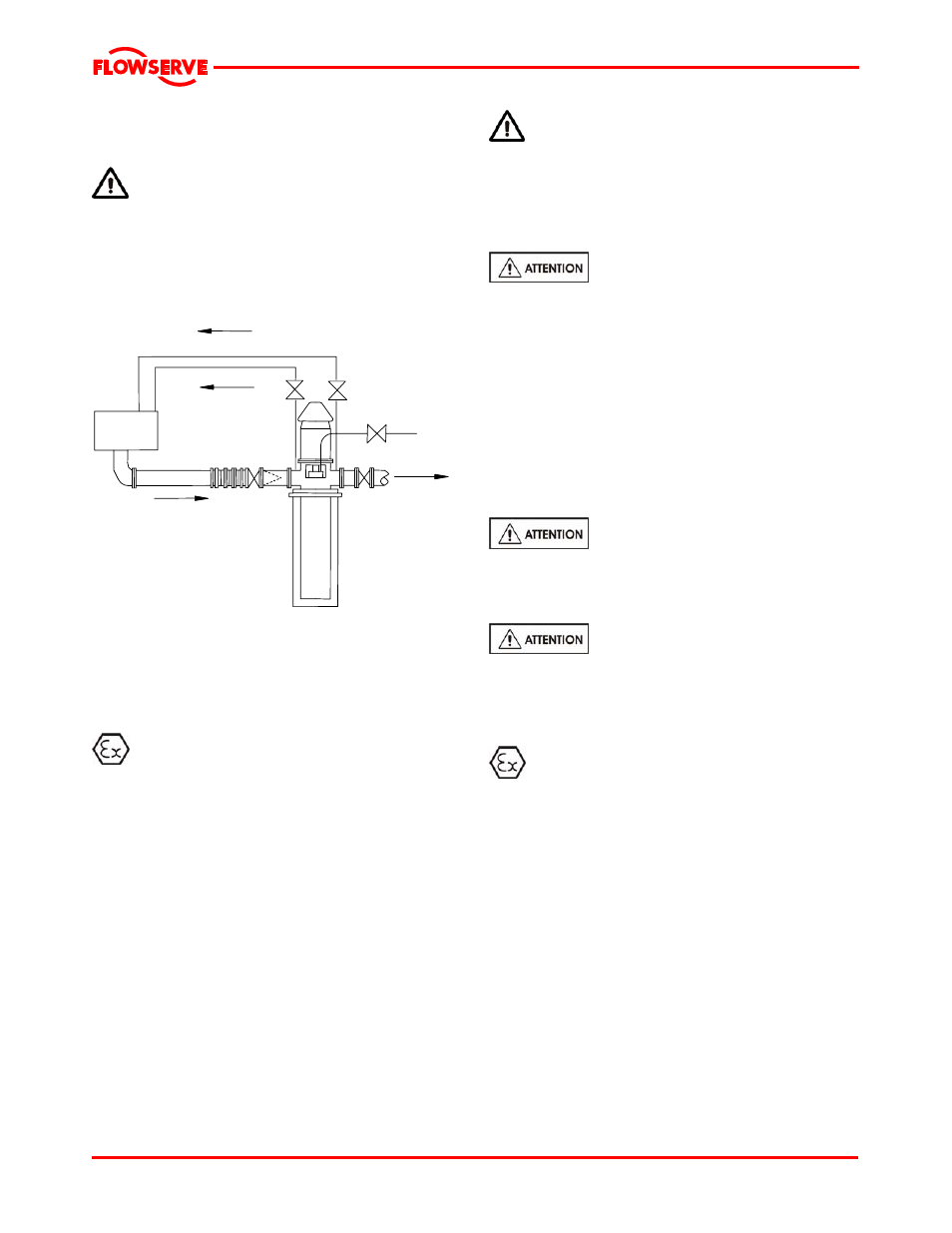

Source
d’aspiration
Conduite d’aération du refoulement
Conduite d’aération
d’aspiration Liquide d’étanchéité
5.8.2 Pompes équipées de presse-étoupe
Si la pompe est équipée d'un presse-étoupe, il doit y
avoir un petit débit de fuite autour du presse-étoupe.
Initialement les écrous de presse-étoupe ne doivent
être serrés qu'à la main. Une fuite doit se déclencher
dès que le presse-étoupe est sous pression.
Le presse-étoupe doit être réglé uniformément
pour obtenir des fuites visibles et pour réaliser un
alignement concentrique de l'anneau du presse-étoupe
afin d'éviter les températures excessives. S'il n'y a pas
de fuite, le presse-étoupe commencera à être en
surchauffe. En cas de surchauffe, on doit arrêter la
pompe et la laisser se refroidir avant de la redémarrer.
Au moment du redémarrage de la pompe, vérifier qu'il y
a des fuites sur le presse-étoupe.
Si des liquides chauds sont pompés, il peut être
nécessaire de desserrer les écrous de presse-étoupe
pour obtenir une fuite.
La pompe doit fonctionner pendant 30 minutes avec
un débit de fuite constant et les écrous de presse-
étoupe doivent être serrés de 10 degrés à la fois
jusqu'à ce que le débit de fuite soit ramené à un
niveau acceptable, normalement au moins 40 à 60
gouttes par minute sont nécessaires.
On doit prendre des précautions pour régler le
presse-étoupe d'une pompe en fonctionnement. Il
est essentiel de porter des gants de sécurité. On ne
doit pas porter de vêtement ample pour qu'il ne soit
pas accroché par l'arbre de la pompe. Les
protections de l'arbre doivent être remises en place à
la fin du réglage du presse-étoupe.
Ne jamais faire fonctionner la pompe
avec une garniture de presse-étoupe sèche, même
pendant un court intervalle de temps.
5.8.3 Pompes équipées de garnitures
mécaniques
Les garnitures mécaniques ne nécessitent aucun
réglage. La toute petite fuite initiale s'arrêtera après
rodage des bagues.
Avant de commencer à pomper un liquide chargé, on
recommande, si possible, de faire fonctionner la
pompe avec un liquide propre afin de sauvegarder
les faces de friction de la garniture mécanique.
Le rinçage extérieur (flush) ou le
refroidissement (quench) doit être démarré avant de
faire fonctionner la pompe, et l'on doit laisser le
liquide s'écouler pendant un certain intervalle de
temps après l'arrêt de la pompe.
Ne jamais faire fonctionner à sec une
garniture mécanique, même pendant un court
intervalle de temps.
5.8.4 Température des paliers de la pompe et du
moteur
Si les pompes fonctionnent dans une
atmosphère potentiellement explosive, on
recommande de mesurer la température ou les
vibrations des paliers.
Si l'on doit contrôler les températures de paliers, il est
essentiel d'enregistrer une température de référence
au moment de la mise en service et après
stabilisation de la température du palier.
• Enregistrer la température du palier (t) et la
température ambiante (ta)
• Estimer la température ambiante maximum
probable (tb)
• Fixer l'alarme à (t+tb-ta+5) °C [(t+tb-ta+10) °F] et
l'arrêt à 100
°C (212 °F) pour la lubrification à
l'huile et à 105
°C (220 °F) pour la lubrification à
la graisse
