MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 59 de 64
®

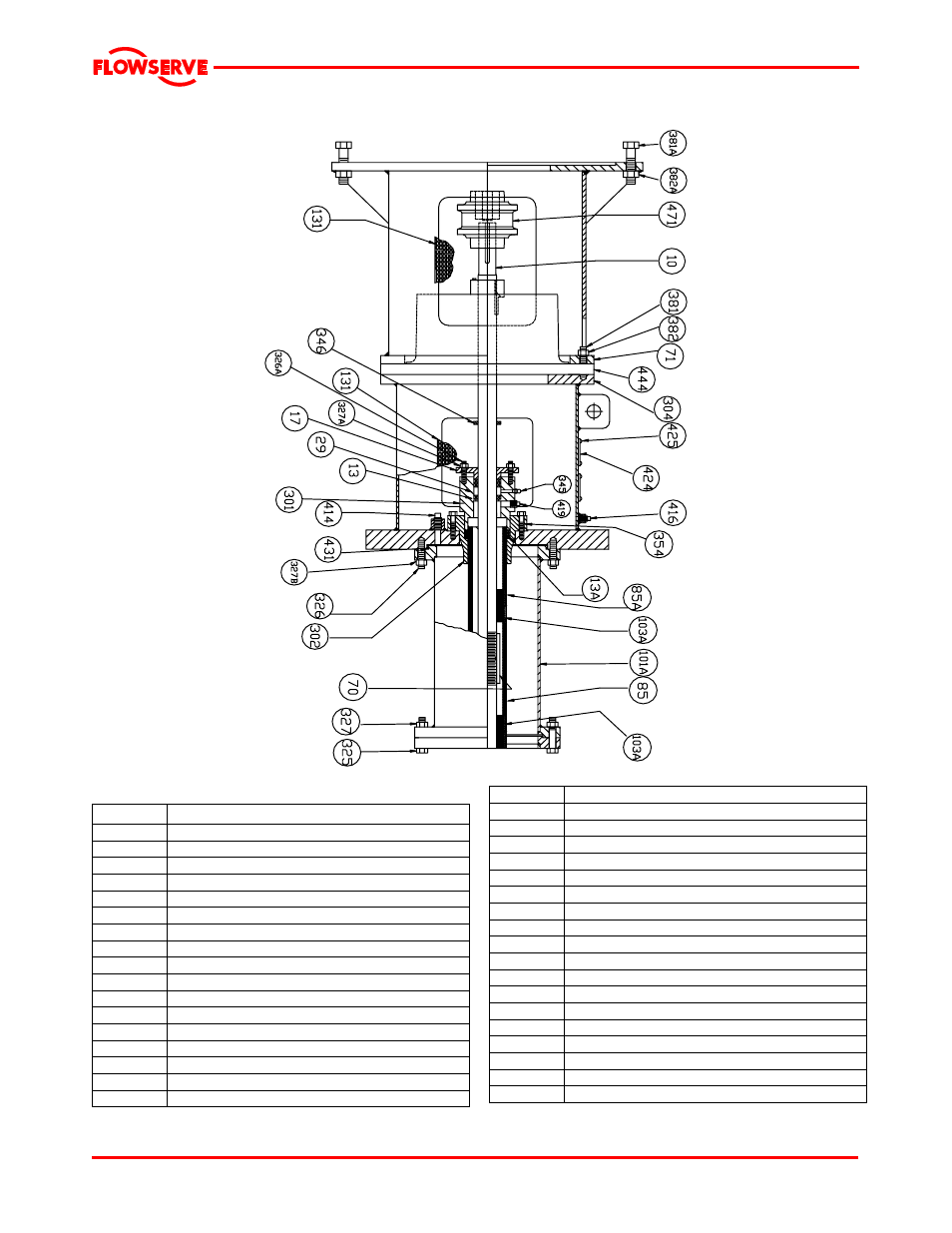

8.2.1 Identification des pièces: pompe VTP à arbre enveloppé typique à paliers de poussée
8.2.1.1 Liste des pièces - arbre enveloppant
Ref no.
Description
10 Arbre
d’attaque
13 Presse-étoupe
-
arbre
13A
Presse-étoupe - tube
17
Garniture de presse-étoupe fendue
29 Lanterne
70
Accouplement d’arbre fileté
71
Socle pour moteur
85 Tube
enveloppant
85A
Tube enveloppant supérieur
101A
Tuyau de colonne bridé
103A
Arbre de transmission de palier fileté
131 Carter
de
protection
301
Ecrou, pesse-étoupe/tuyau d’injection
302
Tube de tension
304
Bâti de refoulement
325 Vis
326 Goujon
326A
Goujon
327 Ecrou
hexagonal
327A
Ecrou hexagonal
327B
Ecrou hexagonal
345
Embout de graissage
346 Chasse-goutte
354 Vis
381
Vis pour tube de tension
381A
Goujon
382 Ecrou
hexagonal
382A
Ecrou hexagonal
414 Bouchon
416 Bouchon
419 Bouchon
424
Plaque de série/plaque de caractéristiques
425
Vis pour plaque de série
431 Joint
torique
444
Ensemble de palier de butée
471
Accouplement bridé de type Falk
