MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 37 de 64
®
5.4 Sens de rotation
Vérifiez que le sens de rotation de la
pompe correspond aux spécifications ou à ce qui est
indiqué sur la pompe ou le moteur. Veuillez contacter
le représentant local de Flowserve en cas de
questions relatives au démarrage.
Pour éviter que la pompe ne tourne à sec, vous
devez la remplir de liquide ou vous devez débrancher
l'accouplement flexible avant de mettre en route le
moteur d'entraînement.
Si une intervention de maintenance a
été effectuée sur l'alimentation électrique du site, on
doit à nouveau vérifier le sens de rotation comme
indiqué ci-dessus, car il se peut que la séquence des
phases de l'alimentation ait été modifiée.
5.5 Protection
Le groupe est livré avec une protection installée.
Si celle-ci a été déposée ou déplacée, vérifier que
toutes les plaques de protection autour de
l'accouplement de la pompe et des pièces exposées
de l'arbre sont solidement fixées.
Cette machine doit être protégée en permanence à
l’aide des plaques de protection fournies par Flowserve
ou conformément aux normes locales ou nationales en
vigueur. Dans certains pays et dans les milieux
explosifs, le respect de ces consignes est obligatoire.
5.6 Amorçage et alimentations
auxiliaires
Vérifier que tous les systèmes
électriques, hydrauliques, pneumatiques,
d'étanchéité et de lubrification (comme il y a lieu) sont
raccordés et fonctionnent.
Vérifier que la tuyauterie d'aspiration
et le corps de la pompe sont complètement remplis
de liquide avant de démarrer la pompe et de la faire
fonctionner en continu.
5.6.1 Hauteur d’immersion de la pompe
La hauteur d’immersion de la pompe est nécessaire
pour éviter la formation de tourbillons.
La hauteur d’immersion correspond, en général, à 2 ou
3 fois le diamètre nominal du corps et elle est spécifique
à chaque type de pompe. La hauteur d’immersion
nécessaire pour une valeur NPSH adéquate au niveau
de la roue du premier étage peut être différente de la
règle générale mentionnée ci-dessus.
L’emplacement de l’ouïe d’aspiration de la roue du
premier étage doit être pris en compte pour calculer
la submersion minimum. Il est également important
de tenir compte de la distance minimum entre le fond
du puits et la tulipe d’aspiration (avec ou sans
crépine). Par conséquent, reporte-vous au schéma
d’assemblage général de Flowserve relatif à la
hauteur d’immersion minimum ou contactez
Flowserve avant de démarrer la pompe.

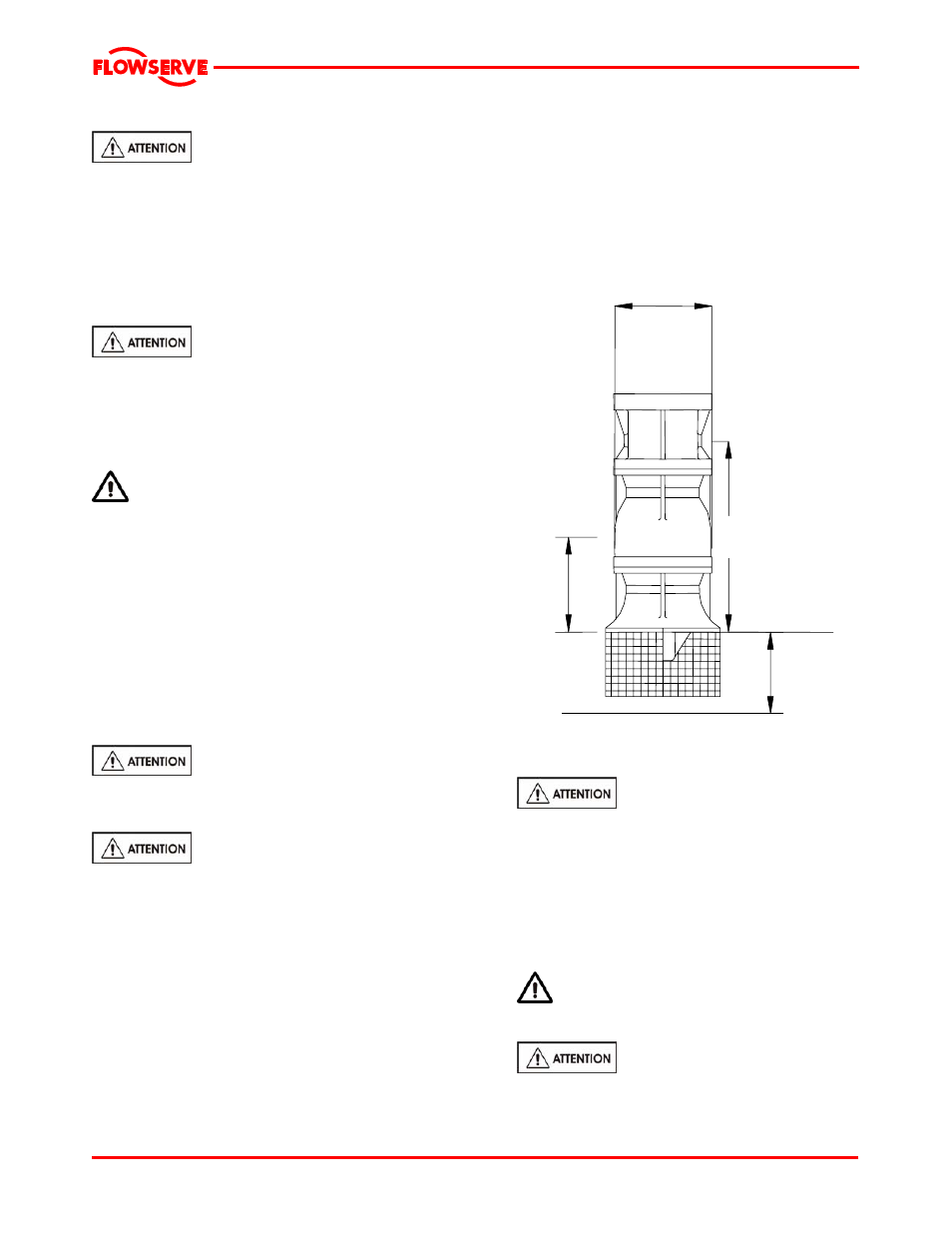

Diamètre nominal du corps
Emplacement
de l’ouïe
d’aspiration
de la
première
roue Niveau min.
de liquide
Distance min. du
fond du puits
5.7 Démarrage de la pompe
a) Vérifier que les arrivées de liquide
de lubrification et/ou de liquide de
refroidissement/ chauffage sont OUVERTES
avant de démarrer la pompe.
b) FERMER la vanne de refoulement (ou la laisser
partiellement ouvertes dans certains cas).
c) OUVRIR toutes les vannes d'aspiration.
d) Amorcer la pompe et vérifier le système de
lubrification lorsqu’il est en marche (vérifier le
niveau de liquide).
e) Vérifier que tous les orifices d'évent sont
fermés avant le démarrage.
f) Vérifier les connexions du moteur.
g) Ne pas faire fonctionner la pompe
avec la vanne de refoulement fermée pendant
une période de plus de 30 secondes.
