MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 15 de 64
®

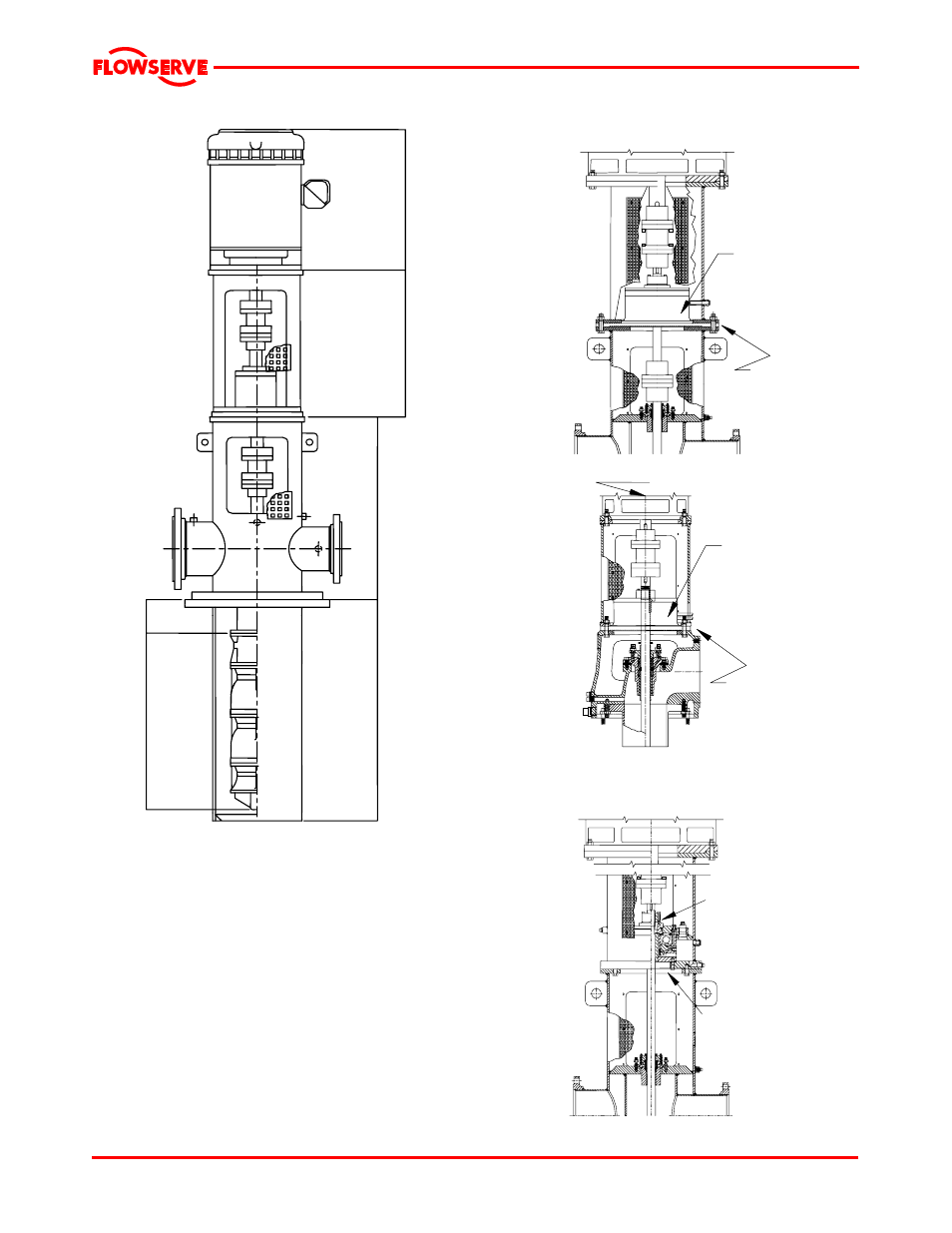

3.1.2 Pompe VTP pour cuve d’aspiration
Ensemble
de colonne
Ensemble de palier
de butée
Moteur
Ensemble
de bâti de
refoulement
Ensemble
de la partie
hydraulique
Cuve
d’aspiration
3.1.3 Configurations de montage des ensembles
typiques de palier de butée
En fonction de la taille de la pompe et du type de
palier de butée, les dispositions de montage varient.
Voici les arrangements de montage les plus utilisés.
a) Type-A: l’ensemble de palier de butée est coincé
entre la bride du bâti de refoulement et le support
du moteur (voir la Section 3.1.3.1).
b) Type-B: les paliers de butée sont intégrés dans
le support du moteur (voir la Section 3.1.3.2).
c) Type-C: les paliers de butée sont intégrés dans
le bâti de refoulement (voir la Section 3.1.3.3).
d) Type-D: les paliers de butée sont montés au-
dessus du bâti de refoulement (voir la Section
3.1.3.4).
3.1.3.1 Montage de type-A de l’ensemble de
palier de butée
Disposition
de montage
Ensemble
de palier
de butée
Moteur
Exemple de bâti de refoulement mécano-soudé
Ensemble
de palier
de butée
Disposition
de montage
Moteur
Exemple de bâti de refoulement de type-W
3.1.3.2 Montage de type-B de l’ensemble de
palier de butée
Moteur
Disposition
de montage
Ensemble
de palier
de butée
