OCTO range

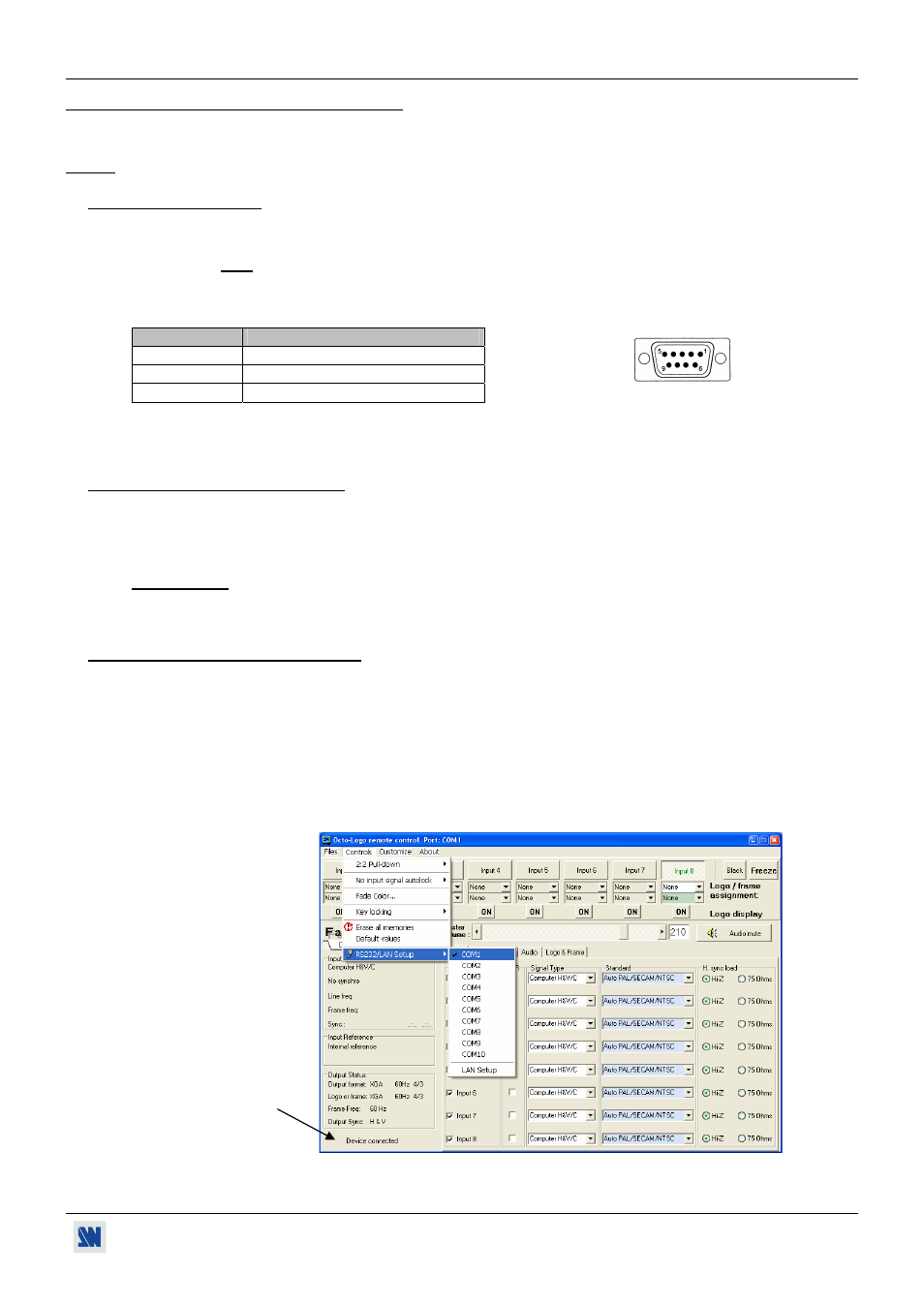

PAGE 69
Chapitre 8 : LOGICIEL DE CONTRÔLE
Votre OCTO est livré avec un logiciel de contrôle "OCTO-RANGE REMOTE CONTROL" compatible avec Windows 95 et
supérieur. Ce logiciel permet d'effectuer tous les réglages de l'appareil par de simple clics de la souris.
NOTE: Il est recommandé d'utiliser Windows NT, 2000 ou XP pour l'utilisation en réseau (LAN).
8-1. RACCORDEMENTS
c RACCORDEMENT AU PORT RS-232:
- Reliez le port série de votre appareil de contrôle (ordinateur) au connecteur RS-232 (DB9 Femelle) de l'OCTO
avec un câble droit (DB9 Femelle / DB9 Mâle).
- Vitesse de transmission: 9600 bauds, 8 bits de donnée, 1 bit stop, pas de bit de parité, pas de control de flux.
- Brochage:
BROCHE N° FONCTIONS
2 TRANSMISSION (Tx)
3 RECEPTION (Rx)
5 MASSE (Gnd)
d RACCORDEMENT AU PORT LAN (optionnel):
- Raccordez le port LAN (connecteur RJ45) de l'OCTO à votre réseau en fonction de votre installation.
8-2. INSTALLATION DU LOGICIEL
c Allumez votre ordinateur et attendez que Windows démarre complètement.
d Insérez le CD-ROM dans votre lecteur: La page d'accueil ANALOG WAY s'ouvre alors automatiquement.
e Sélectionnez le langage des menus du CD-ROM, ensuite cliquez sur "Installer un programme de contrôle à distance"
et sélectionnez le nom votre appareil.
IMPORTANT: Si l'autorun n'est pas actif: A partir du bureau Windows, ouvrez Poste de travail et sélectionnez le
lecteur de CD-ROM. Sélectionnez le dossier Autorun, ensuite sélectionnez le fichier autorun.exe.
f Suivez ensuite les instructions d'installation de Windows.
8-3. CONFIGURATION DU LOGICIEL
c Raccordez le câble RS-232 ou RJ45 entre l'appareil de contrôle et l'OCTO comme indiqué dans le chapitre 8-1.
d Mettez ensuite tous les appareils sous tension.
e Cliquez sur le fichier Octo-range dans Démarrer > programmes > ANALOGWAY > Octo-Range pour démarrer
le logiciel.
f Cliquez dans le menu Controls et sélectionnez RS232/LAN setup, puis:
• CAS DU PORT RS-232:
- Avec l'écran LCD de l'OCTO, vérifier que le port RS-232 est activé (CONTROL > RS232/LAN port > RS232).
- Avec le menu Controls du logiciel, sélectionnez, RS232/LAN setup, puis sélectionnez le numéro du port COM
correspondant au raccordement de l'OCTO.
DB9 femelle (Face arrière de l'OCTO)
Si la communication
fonctionne, le message
"Device connected" est
affiché, ainsi que le
modèle de l'OCTO dans
la barre de titre
windows.
