OCTO range
PAGE 55
Chapitre 4 : UTILISATION DU FRAME STORE ET DE L'INCRUSTATION DE LOGO
NOTE: Ce chapitre concerne uniquement l'OCTO-LOGO ™ et l'OCTO-FX ™ .
4-1. INCRUSTATION DE LOGO
Cette fonction permet de mémoriser jusqu'à 8 logos afin de les incruster sur l'image de sortie (jusqu'à 2 logos en même
temps).
IMPORTANT:
• Le format de sortie utilisé lors de la diffusion d'un logo doit être identique au format utilisé lors de la
mémorisation du logo.
• En mode SEAMLESS, l'entrée informatique de référence ne peut pas être utilisée pour mémoriser ou
afficher des logos.
• MÉMORISATION D'UN LOGO:
c Sélectionnez la source du logo à mémoriser (avec les touches de sélection des entrées).
d Sélectionnez le mode record logo (LOGOS/FRAME > record logo): L'appareil affiche sur la sortie la zone de
logo (rectangle blanc). Réglez ensuite la zone de logo avec les réglages de position et taille du menu record logo.
NOTE: La zone du logo est limitée à un huitième (1/8) de la zone d'affichage.
e Si nécessaire, réglez le niveau de luma key (LOGOS/FRAME > record logo > luma key level). Cette fonction
permet d'effacer les portions les plus sombres du logo afin de créer des logos avec contours. Sinon positionnez le
niveau de luma key à zéro.
NOTE: Vous pouvez colorer les portions qui seront effacées (LOGOS/FRAME > record logo > back. color).
f Enregistrez le logo dans une mémoire (LOGOS/FRAME > record logo > store > empty ou logo x). La
mémorisation du logo commence alors et prendra quelques secondes.
NOTE: Renouvelez les étapes c à f pour mémoriser d'autres logos (jusqu'à 8).
• ATTRIBUTION DES LOGOS:
NOTE: Vous pouvez attribuer les logos mémorisés à une ou plusieurs des 8 entrées (jusqu'à 2 logos par entrées).
g Dans le menu assignment (LOGOS/FRAME > use logo/frame > assignment), sélectionnez l'entrée à laquelle
vous souhaitez attribuer un logo, sélectionnez ensuite un index (1 ou 2) et enfin sélectionnez le logo souhaité.
NOTE: Pour retirer un logo attribué à une entrée, attribuez none à l'index correspondant.
h Avec les touches de sélection des entrées, affichez successivement toutes vos entrées pour vérifier l'attribution des
logos. Si aucun logo apparaît sur une entrée: vérifiez que la fonction display de l'entrée correspondante n'est pas sur
la position OFF. Dans ce cas appuyez sur ENTER pour mettre en position ON.
• APPARITION / DISPARITION DES LOGOS:
i Pour faire apparaître ou disparaître les logos attribués à une entrée, sélectionnez l'entrée dans le menu display
(LOGOS/FRAME > use logo/frame > display) et appuyez sur ENTER pour changer d'état (ON ou OFF).
NOTE: Lors de l'apparition ou de la disparition des logos, la transition s'effectue avec un effet de fondu. Vous
pouvez régler la durée de ce fondu grâce à la fonction fade duration (LOGOS/FRAME > use logo/frame
> fade duration).
• RÉGLAGE DE LA POSITION D'UN LOGO:
j Sélectionnez l'entrée du logo à réglage (avec les touches de sélection des entrées).
k Dans le menu assignment (LOGOS/FRAME > use logo/frame > assignment), sélectionnez l'entrée puis le logo à
réglage. Ensuite réglez la position du logo avec les fonctions H &V position.
NOTE: Lorsque vous utilisez 2 logos par entrée, assurez-vous de ne pas superposer un logo sur un autre. En cas de
superposition, les logos apparaîtront colorés.

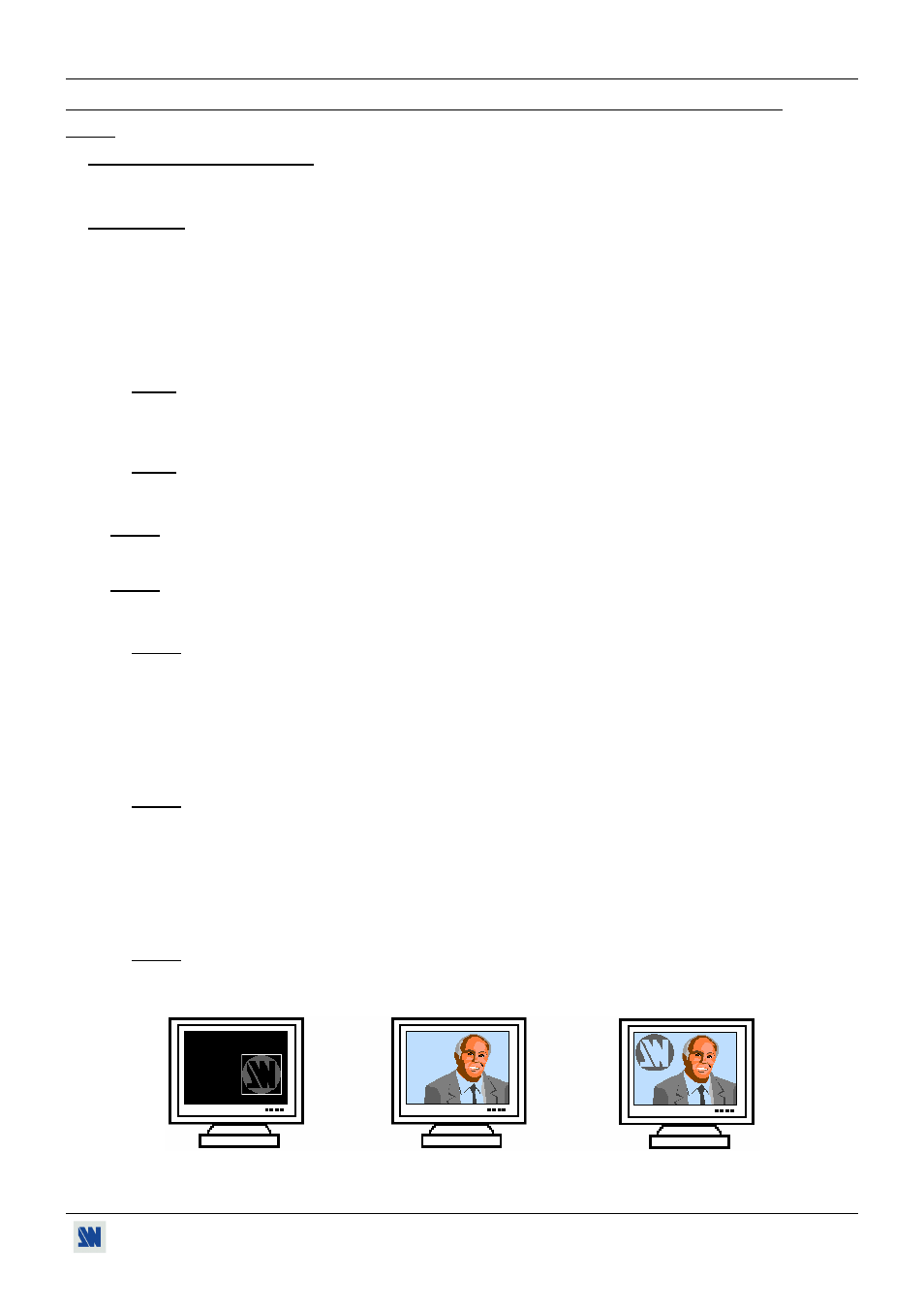

• EXEMPLE D'INCRUSTATION DE LOGO:
Source du logo Source vidéo Source vidéo avec incrustation d'un logo.
(rectangle blanc = zone du logo) (logo réalisé avec luma key)
