OCTO range Chapitre 2 : MISE EN SERVICE (suite)
PAGE 49

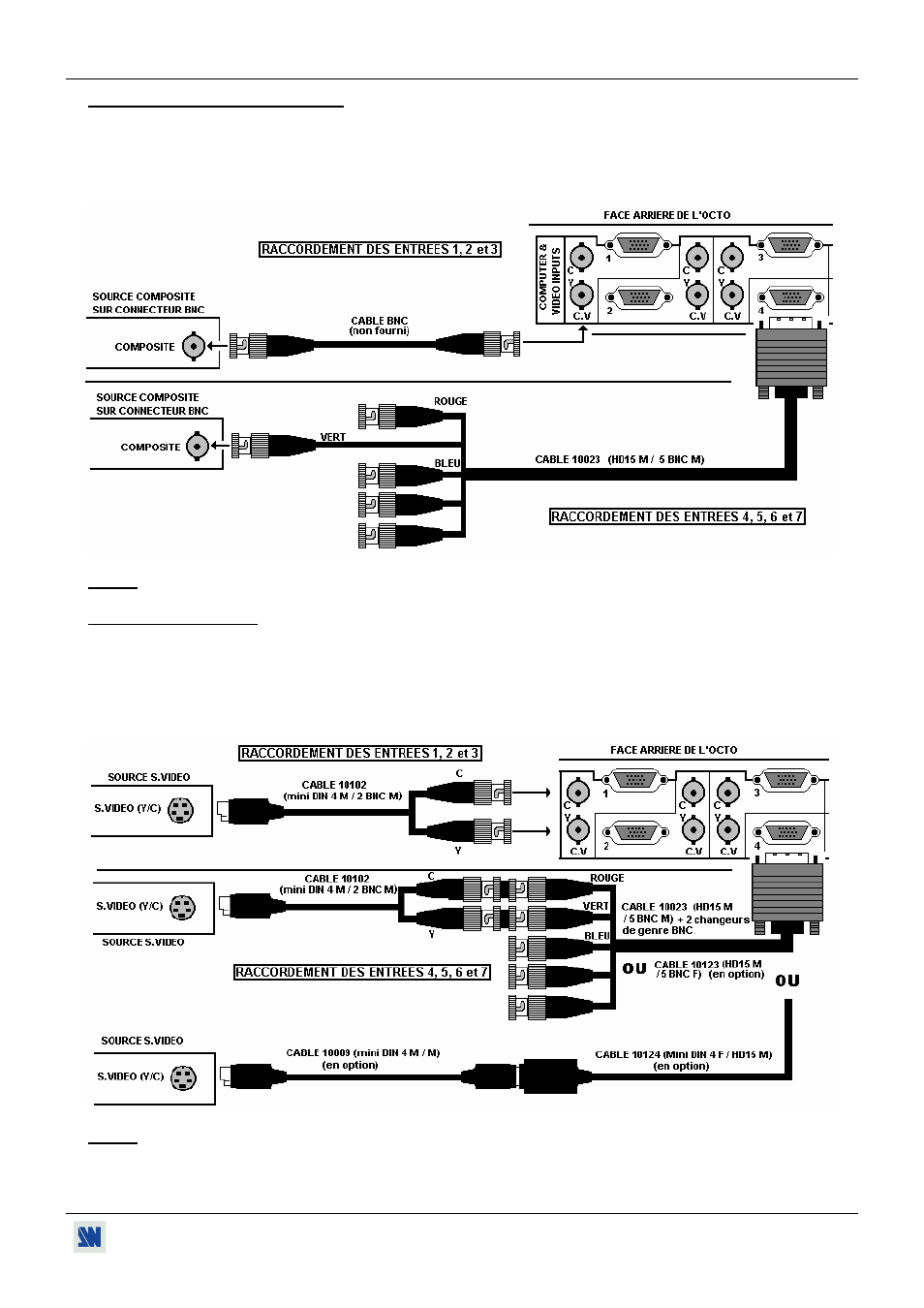

2-2. SOURCES VIDÉO COMPOSITE
Le signal Vidéo Composite, aussi appelé COMPOSITE ou VIDEO, est disponible sur la plupart des appareils vidéo
(Magnétoscope, DVD, Caméra…), mais c’est aussi celui qui procure la moins bonne qualité d’image. Le standard vidéo de
ce signal peut être PAL, SECAM ou NTSC. Le signal est transmit par un simple câble coaxial, et se raccorde aux appareils
vidéo par un connecteur RCA ou BNC.
NOTE: L'entrée n°8 est équipée d'un connecteur RCA (Face avant de l'OCTO).
2-3. SOURCES S.VIDEO
Le signal S.VIDEO aussi appelé Y/C, HI-8 ™ ou S.VHS ™ , est disponible sur les lecteurs de DVD et sur les magnétoscopes
haute qualité (S.VHS). Les informations de Luminance (Y) et de Chrominance (C) du signal S.VIDEO sont transmises
séparément (sur 2 fils), donnant ainsi une qualité d’image supérieure à celle du signal Vidéo Composite. Le connecteur
standard, est un connecteur mini DIN 4 points, aussi appelé connecteur Oshiden
™ . Il peut être parfois sur 2 connecteurs
BNC.
NOTE: L'entrée n°8 est équipée d'un connecteur mini DIN 4 (Face avant de l'OCTO).
