Chapitre 1 : INTRODUCTION (suite) OCTO range
PAGE 46
1-3. RÉFÉRENCES DES PRODUITS ET OPTIONS
RÉFÉRENCE DÉSIGNATION
OCP802 OCTO-PLUS ™ .
OLG802 OCTO-LOGO ™ .
OFD802 OCTO-FADE ™ .
OFX802 OCTO-FX ™ .
OPT-VOV802 Contrôle du Voice Over pour microphone (en option).
OPT-LAN Port de communication LAN (en option).
RK802-F Boîtier de commande à distance (Remote keypad) d'un appareil de la gamme OCTO (en option).
10077 CABLE (HD15 M / HD15 M) L = 1,8 m
10023 CABLE (HD15 M / 5BNC M) L = 1,8 m
10102 CABLE (mini DIN 4 M / 2 BNC M) L = 1,8 m
10009 CABLE (mini DIN 4 M / mini DIN 4 M) L = 1,2 m (en option).
10123 CABLE (HD15 M / 5 BNC F) L = 0,5 m (en option).
10124 CABLE (mini DIN 4 F / HD15 M) L = 0,2 m (en option).
1-4. INSTALLATION
IMPORTANT: Merci de lire les instructions de sécurité (pages 2 à 4) avant d'installer votre OCTO.
• Montage sur table: L'OCTO est directement utilisable sur table. Il est équipé de pied en caoutchouc.
• Montage en baie: L'OCTO est compatible avec les baies 19". Pour installer l'OCTO dans une baie 19”: Fixez la face
avant de l'OCTO à la baie avec 4 vis (les vis ne sont pas fournies).
IMPORTANT: • Les ouvertures dans la face arrière et dans les côtés sont utilisées pour le refroidissement de
l'appareil. Ne pas bloquer ces ouvertures.
• Assurez-vous qu'aucun poids ne dépassant 2 kg (4.4 lbs.) ne soit posé sur l'OCTO.
• La température ambiante maximale ne doit pas dépasser 40°C (104°F).
• La baie et tout équipement monté à l'intérieur doivent être branchés selon les normes
électriques en vigueur.

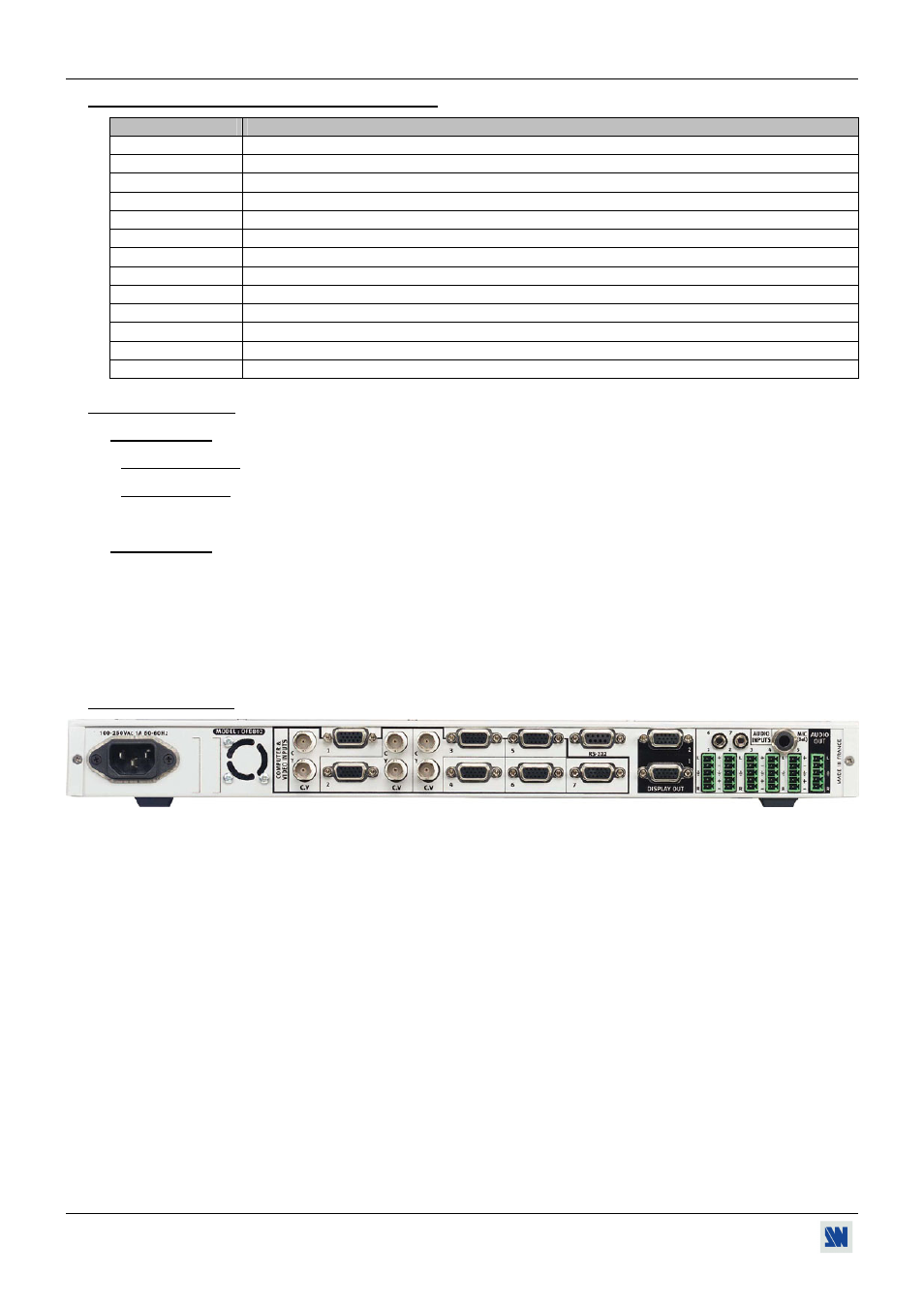

1-5. FACE ARRIÈRE
ENTRÉE SECTEUR:
Connecteur au standard CEI (100-250VAC, 1A, 50-60Hz automatique).
LAN: Port de communication LAN sur connecteur RJ45.
ENTRÉE "COMPUTER & VIDEO": 7 entrées universelles (informatique et vidéo).
INPUTS #1, 2 & 3: Entrée informatique, YUV et HDTV sur connecteur HD15 femelle.
Entrée S.VIDEO (Y/C) sur 2 connecteurs BNC (Y et C).
Entrée vidéo composite sur 1 connecteur BNC (C.V).
INPUTS # 4, 5, 6, & 7: Entrée informatique et vidéo sur un connecteur HD15 femelle.
DISPLAY OUT 2 sorties DATA "bufférisées" (RGBHV ou RGB/S) sur connecteurs HD15
femelle.
AUDIO IN
1 à 5: Entrée audio stéréo symétrique/asymétrique sur connecteur MCO 5 points mâle.
6 et 7: Entrée audio stéréo asymétrique sur connecteur jack 3,5 mm femelle.
MIC (bal): Entrée microphone symétrique (connecteur jack 6,35 mm femelle).
AUDIO OUT Sortie audio stéréo symétrique/asymétrique sur connecteur MCO 5 points mâle.
RS-232: Port de communication RS-232 sur connecteur DB9 femelle.
