Chapitre 2 : MISE EN SERVICE (suite)
OCTO range
PAGE 50

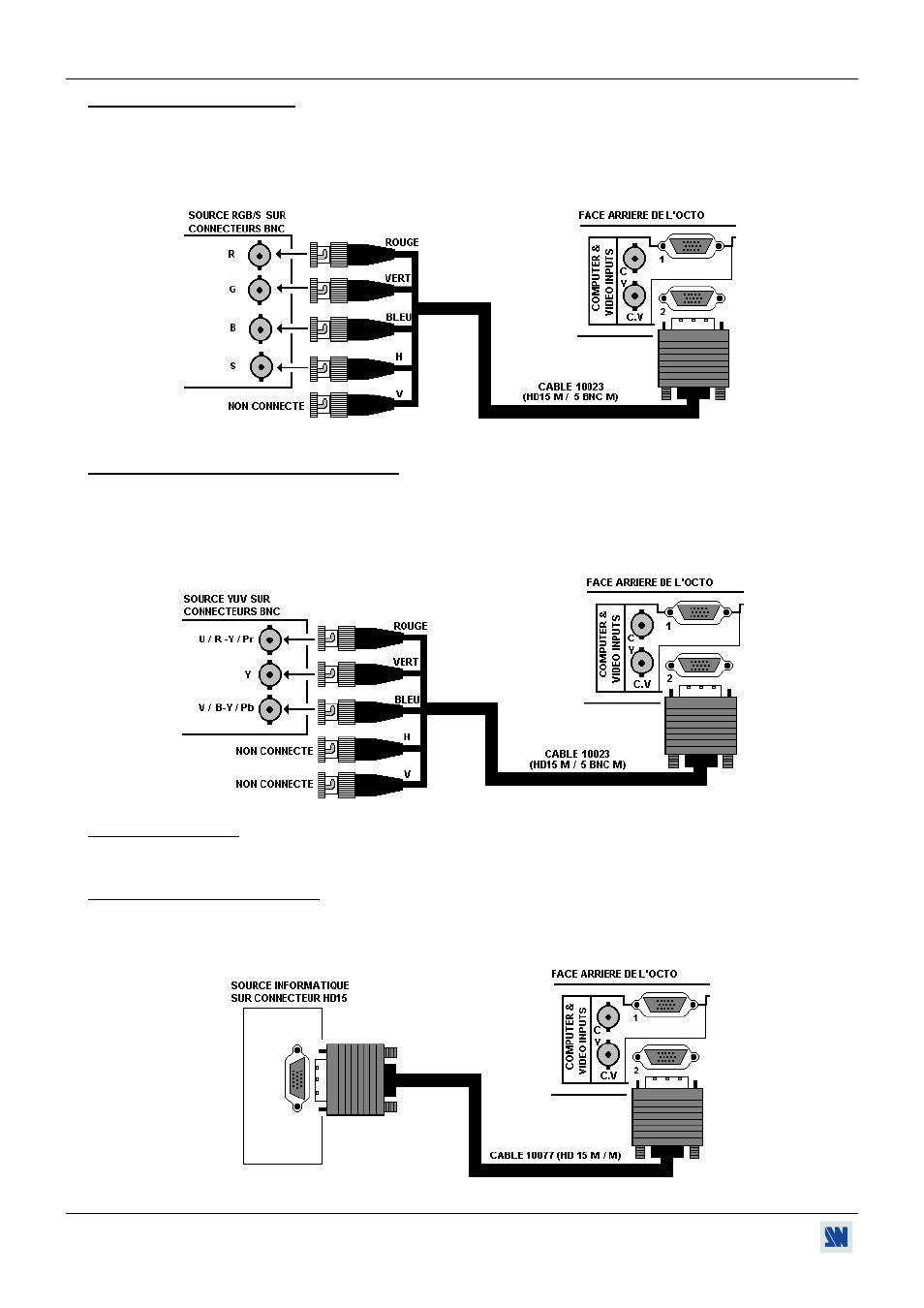

2-4. SOURCES VIDÉO RGB/S
Les signaux RGB/S, aussi appelés RVB/S ou RGB Sync sont des signaux RGB avec synchro COMPOSITE. Ces signaux
sont largement utilisés dans le milieu "broadcast". Les signaux RGB/S sont des signaux transmis sur 4 câbles coaxiaux,
donnant ainsi une meilleure qualité d’image que les signaux COMPOSITE et S.VIDEO. Les connecteurs standard sont
généralement des connecteurs BNC.
2-5. SOURCES VIDÉO COMPONENT (YUV)
Les signaux vidéo Composantes, aussi appelés COMPONENT, YUV (Y, R-Y, B-Y) ou BETACAM
™
, sont largement
utilisés dans le milieu "broadcast", mais sont aussi disponibles sur certain lecteur de DVD. Les signaux Composantes sont
transmis par 3 câbles coaxiaux, donnant ainsi une qualité d’image supérieure à celle des signaux COMPOSITE et
S.VIDEO. Les connecteurs standards sont généralement des connecteurs RCA (x3) ou BNC (x3).
2-6. SOURCES HDTV
L'OCTO accepte les formats 720p, 1035i et 1080i. Raccordez vos sources HDTV comme une source YUV.
2-7. SOURCES INFORMATIQUE
L'OCTO accepte les signaux informatique (RGBHV, RGB/S, et RGsB) sur ses 8 connecteurs d'entrée (HD15 femelle).
Utilisez un câble HD15 mâle / mâle pour raccorder chacune de vos sources informatique aux entrées de l'OCTO. Pour les
MAC et STATION DE TRAVAIL, vous aurez peut être besoin d'adaptateurs.
