Manuel d'instructions CVMk2
AFFICHAGE

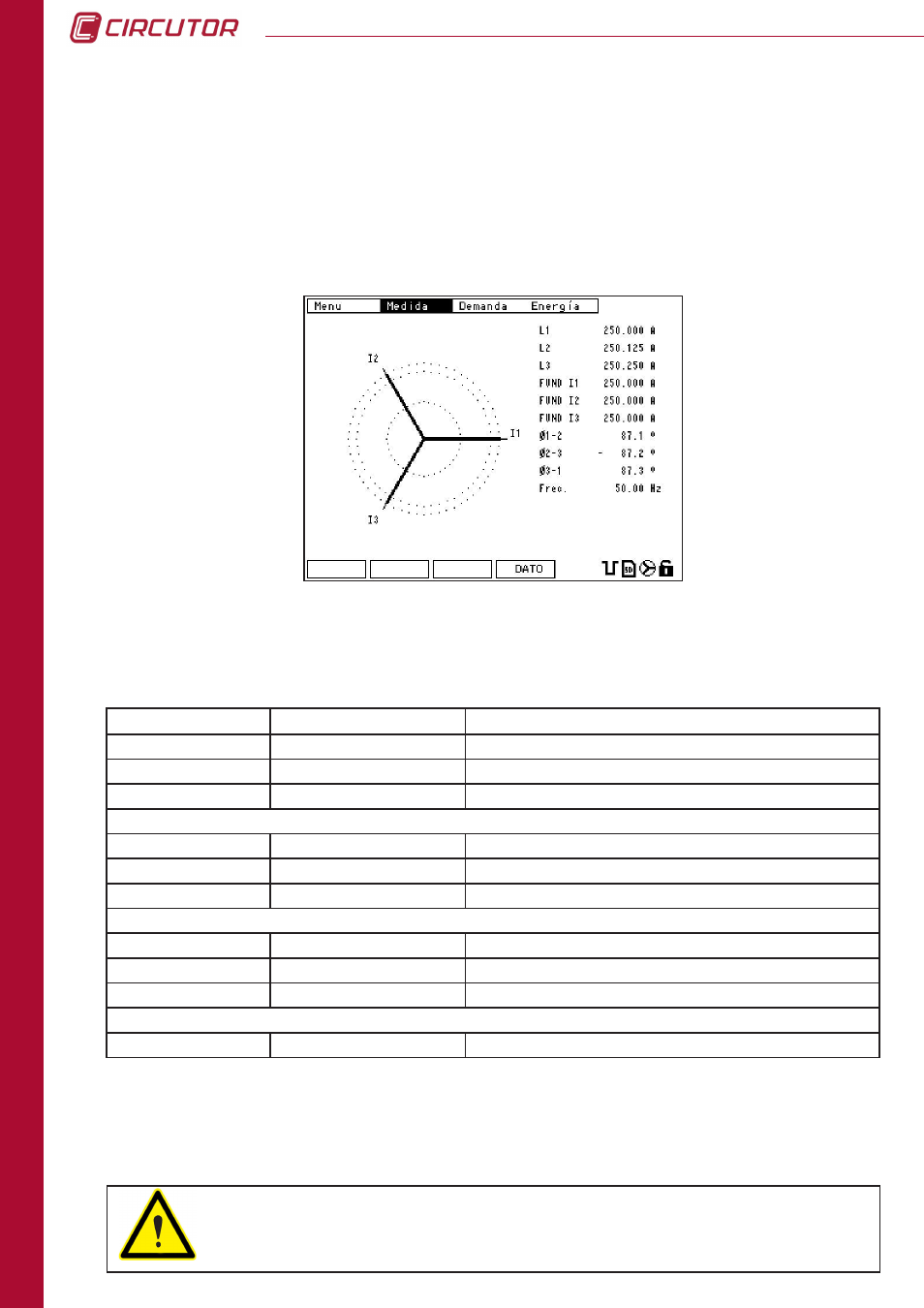

6.1.4.2 Affichage des phaseurs de courant
Sur cette figure, les phaseurs de forme graphique sont montrés. Est également montré un
tableau avec les valeurs numériques les plus représentatives.
TEXTE VALEUR (P.E.) DESCRIPTION
L1 240.0 Valeur efficace de la phase 1
L2 239.8 Valeur efficace de la ligne 2
L3 240.1 Valeur efficace de la ligne 3
FUND I1 235.2 Valeur de la fondamentale de la phase 1
FUND I2 233.5 Valeur de la fondamentale de la phase 2
FUND I3 235.6 Valeur de la fondamentale de la phase 3
Ø 1-2 120.4 º Déphasage angulaire entre phases 1 et 2
Ø 2-3 120.4 º Déphasage angulaire entre phases 2 et 3
Ø 3-1 119.2 º Déphasage angulaire entre phases 3 et 1
Frec. 50.14 Fréquence des phases (phase 1)
ATTENTION: Ce n’est que depuis l’écran d’affichage numérique, (6.1.4) que
l’on peut se déplacer dans le menu supérieur avec les flèches de déplacement
latéral.
phase : Montre l’écran graphique des phaseurs. Sur l’écran des phaseurs, seule est montrée
donnée (F4) sur le menu inférieur. En appuyant sur donnée , on revient à l’écran
d’affichage numérique des valeurs instantanées des variables. (voir section 6.1.4).
