54
Manuel d'instructions CVMk2
CONFIGURA
TION
4.7.2.4. Connectique d’entrées / sorties

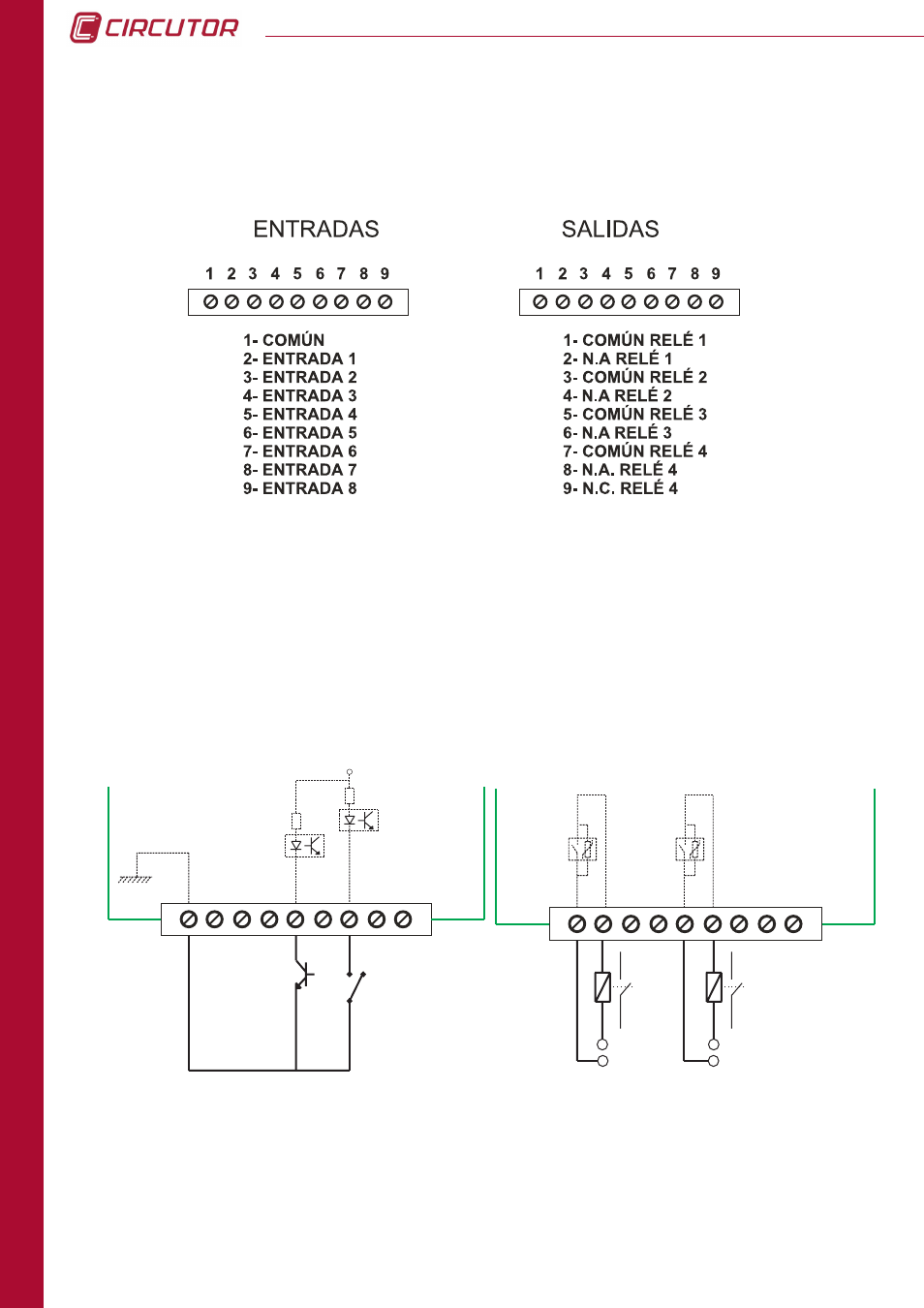

La connectique des entrées et sorties de la carte est telle que montrée sur la figure :
La connectique des entrées et sorties de la carte est telle que montrée sur les schémas :
ENTRADAS / INPUTS
1
2
3
4
5
6
7
8
9
24 Vdc
Libre potencial
Free voltage input
NPN
COMM
1
2
3
4
5
6
7
8
9
Tensión externa
External power
SALIDAS / OUTPUTS
