Manuel d'instructions CVMk2
FONCTIONNEMENT
127
COMMUNICA
TIONS
8.2.3 CONVERTISSEUR USB.

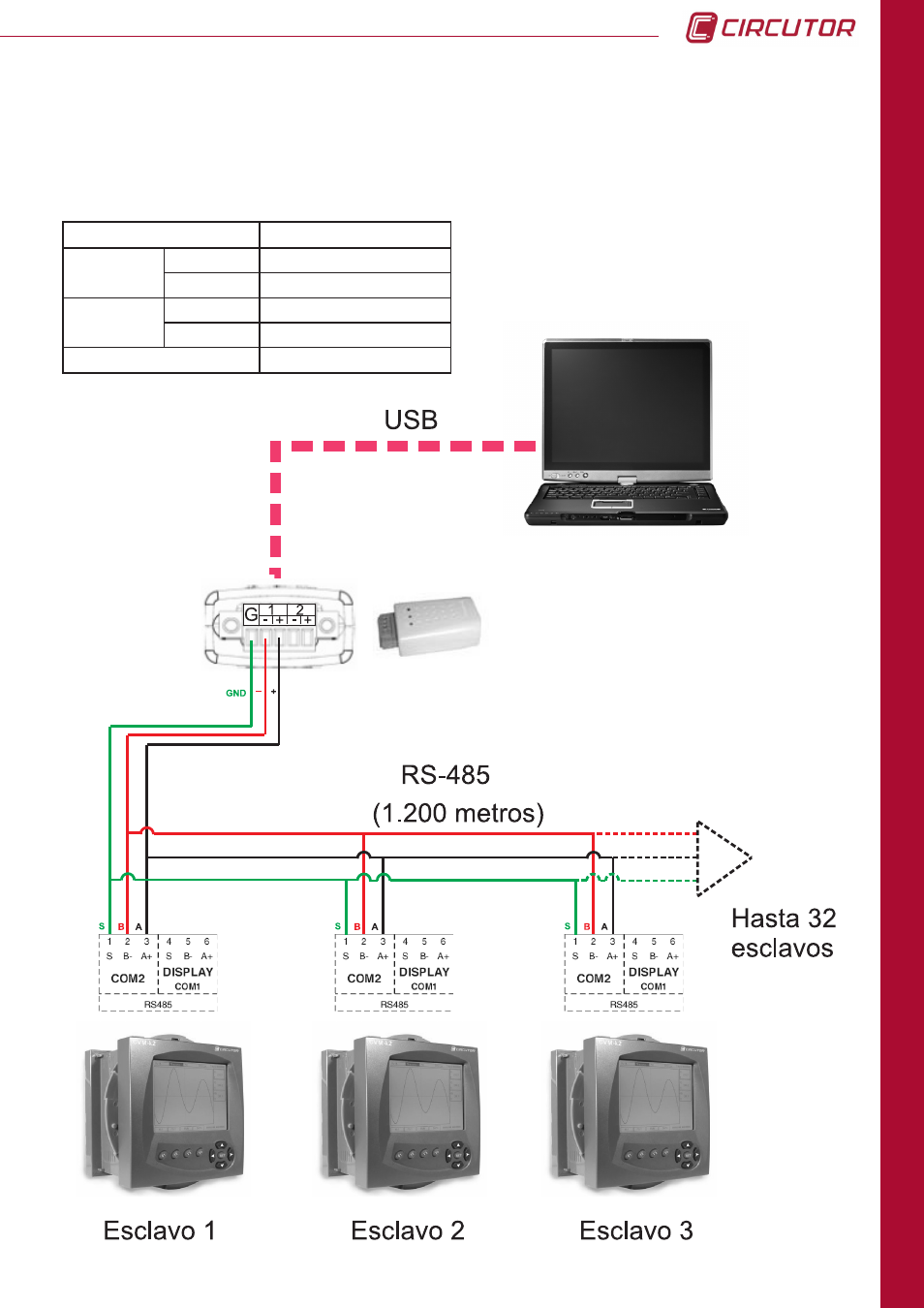

La connectique utilisant un convertisseur USB à RS-485 entre le PC et le module de mesure,
est comme le montre la figure. Les pins de sortie du convertisseur USB sont comme le montre
le tableau suivant.
PIN DESCRIPTION
1 + RS-485 -
- RS-485 +
2 + RS-485 -
- RS-485 +
G Terre
