Manuel d'instructions CVMk2
AFFICHAGE

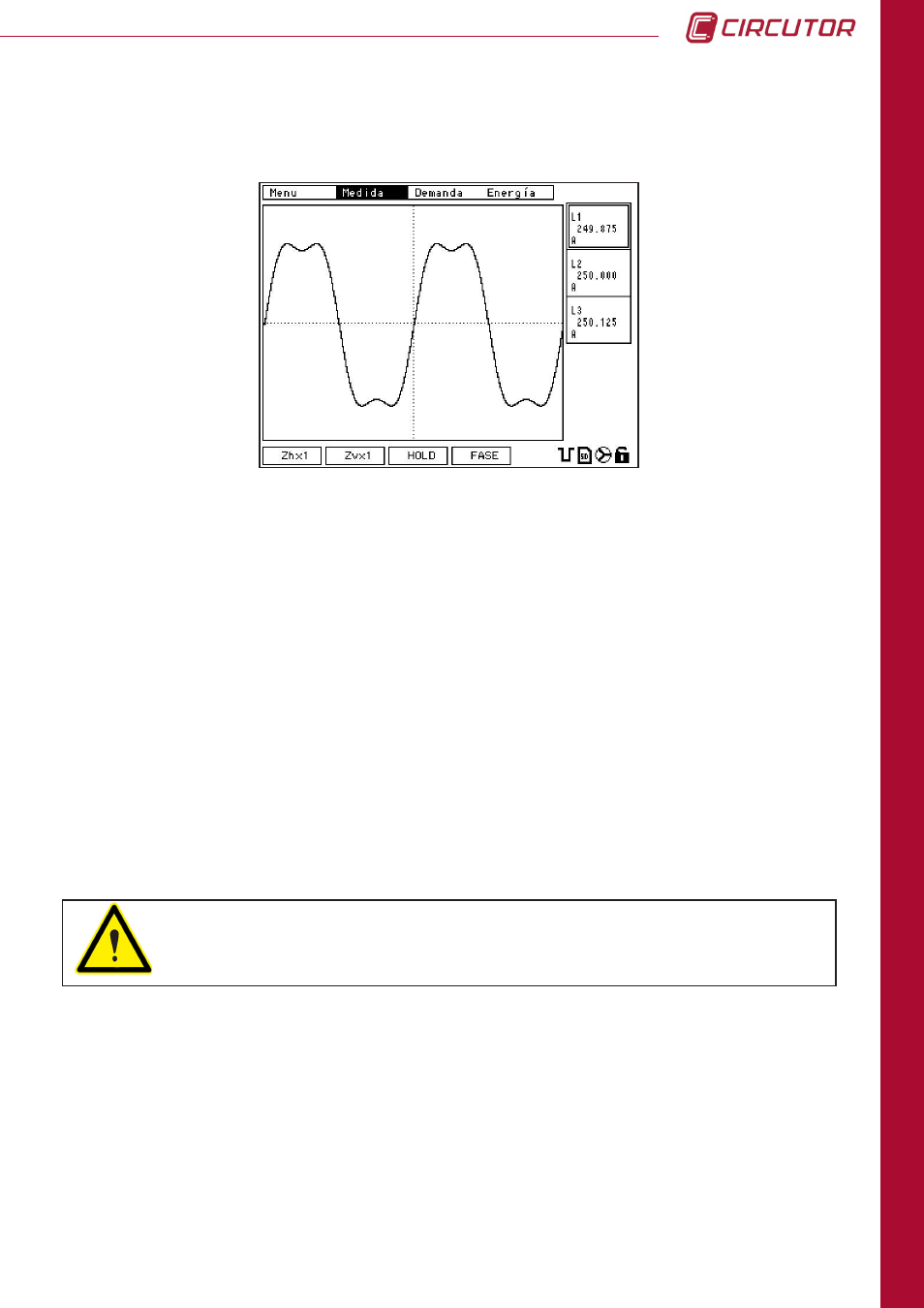

6.1.4.1 Affichage de la forme d’onde de courant
Sur cet écran, est montrée la forme d’onde du courant des phases. Sur l’écran, on peut utiliser
les touches de déplacement haut/bas pour sélectionner chacune des phases L1, L2 ou L3,
pour les sélectionner ou les désélectionner.
Par défaut, en entrant sur l’écran, le curseur se trouve sur L1 et il est activé. Pour afficher les
autres phases, il faut y placer le curseur et appuyer sur SET. Si la phase que vous sélectionnez
est activée, en appuyant sur SET elle sera désactivée.
De cette façon, vous pouvez arriver à afficher les trois formes d’onde de la ligne triphasée
simultanément. Vous pouvez aussi les grouper comme vous le souhaitez.
Sur les tableaux situés à la droite de l’écran, qui correspondent à chaque phase, la valeur
efficace du courant de chacune des phases est montrée.
Sur les tableaux situés à la droite de l’écran, qui correspondent à chaque phase, la valeur
efficace du courant de chacune des phases est montrée.
ATTENTION: le rafraîchissement des écrans graphiques de forme d’onde et
de phaseurs, est d’un seconde. S’il y a un événement qui dure moins d’une
seconde ou si celui-ci n’est pas cyclique, il n’est pas affiché.
Sur cet écran, les menus qui apparaissent sur les touches de fonction sont :
z hx1: Réalise un zoom horizontal de la forme d’onde qui est montrée. C’est un zoom cyclique
avec les options x1, x2, x4 et qui revient au début.
z
vx1: Réalise un zoom vertical de la forme d’onde qui est affichée. C’est un zoom cyclique
avec les options x1, x2, x4, x8 et qui revient au début.
hold : Réalise une capture de la forme d’onde qui est affichée.
La touche run , permet de revenir au mode continu d’affichage de la forme d’onde.
