Manuel d'instructions CVMk2
AFFICHAGE

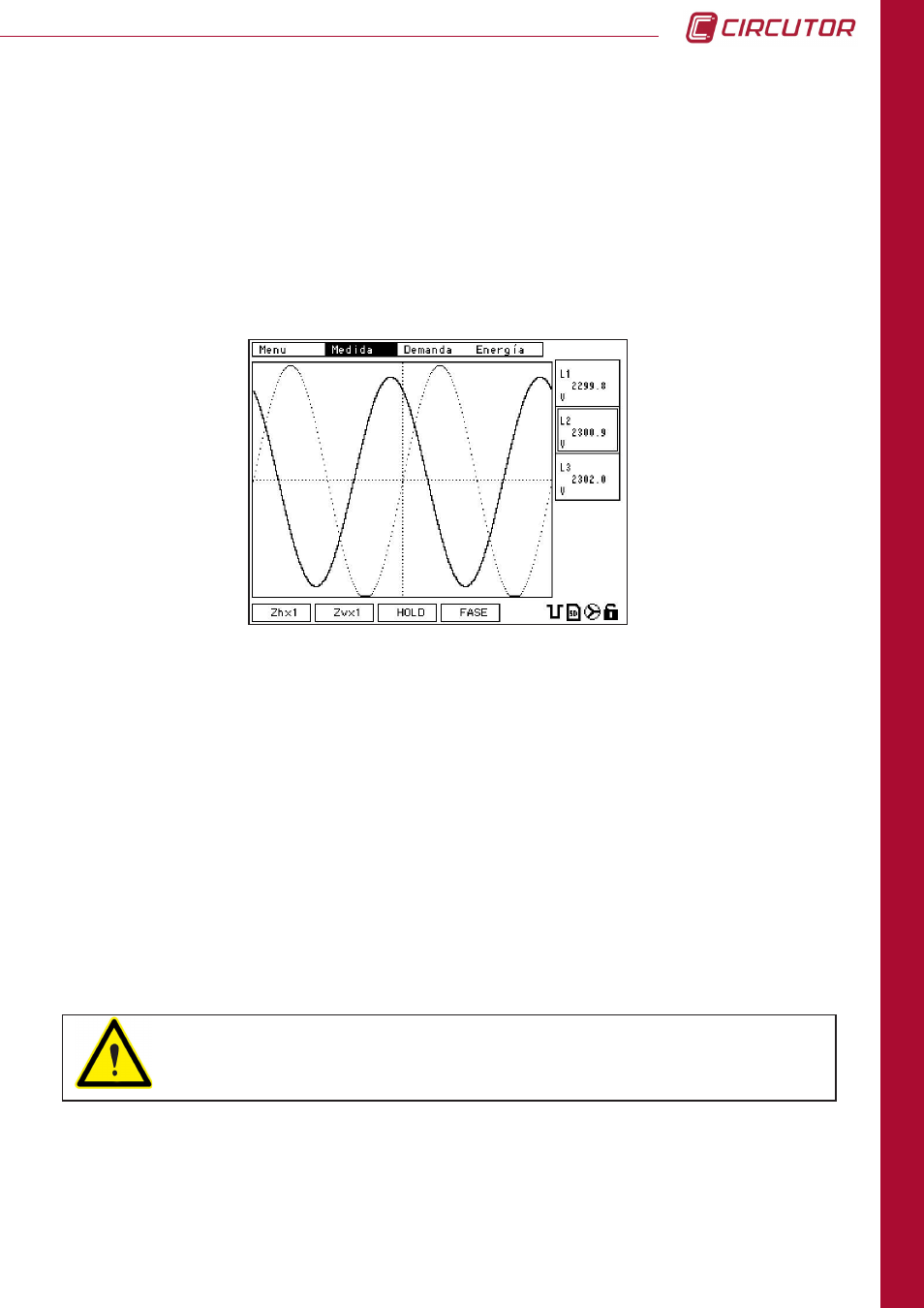

Sur cet écran, est montrée la forme d’onde de la tension simple ou phase-neutre. Sur l’écran,
on peut utiliser les touches de déplacement haut/bas pour se déplacer sur chacune des phases
L1, L2 ou L3.
Par défaut, en entrant sur l’écran, le curseur se trouve sur L1 et il est activé. Pour afficher les
phases, il faut placer le curseur sur la phase souhaitée et appuyer sur SET. Si la phase que vous
sélectionnez est activée, en appuyant sur SET vous la désactivez et vous cessez de l’afficher.
De cette façon, on peut arriver à afficher les trois formes d’onde de la ligne triphasée
simultanément. Vous pouvez aussi les grouper comme vous le souhaitez.
Sur les tableaux situés à droite de l’écran, qui correspondent à chaque phase, la valeur efficace
de la tension simple de chacune des phases est montrée. vous le souhaitez.
ATTENTION: Le rafraîchissement des écrans graphiques de forma d’onde et
de phaseurs, est d’un seconde. S’il y a un événement qui dure moins d’un
seconde ou si celui-ci n’est pas cyclique, il ne sera pas affiché.
6.1.2.1 Affichage de la forme d’onde de tension
Sur l'écran min , apparaît l'option inst pour afficher à nouveau les valeurs instantanées.
onde : En appuyant sur cette touche, la forme d’onde de la tension entre les phases et le neutre
est montrée sur l’écran.
