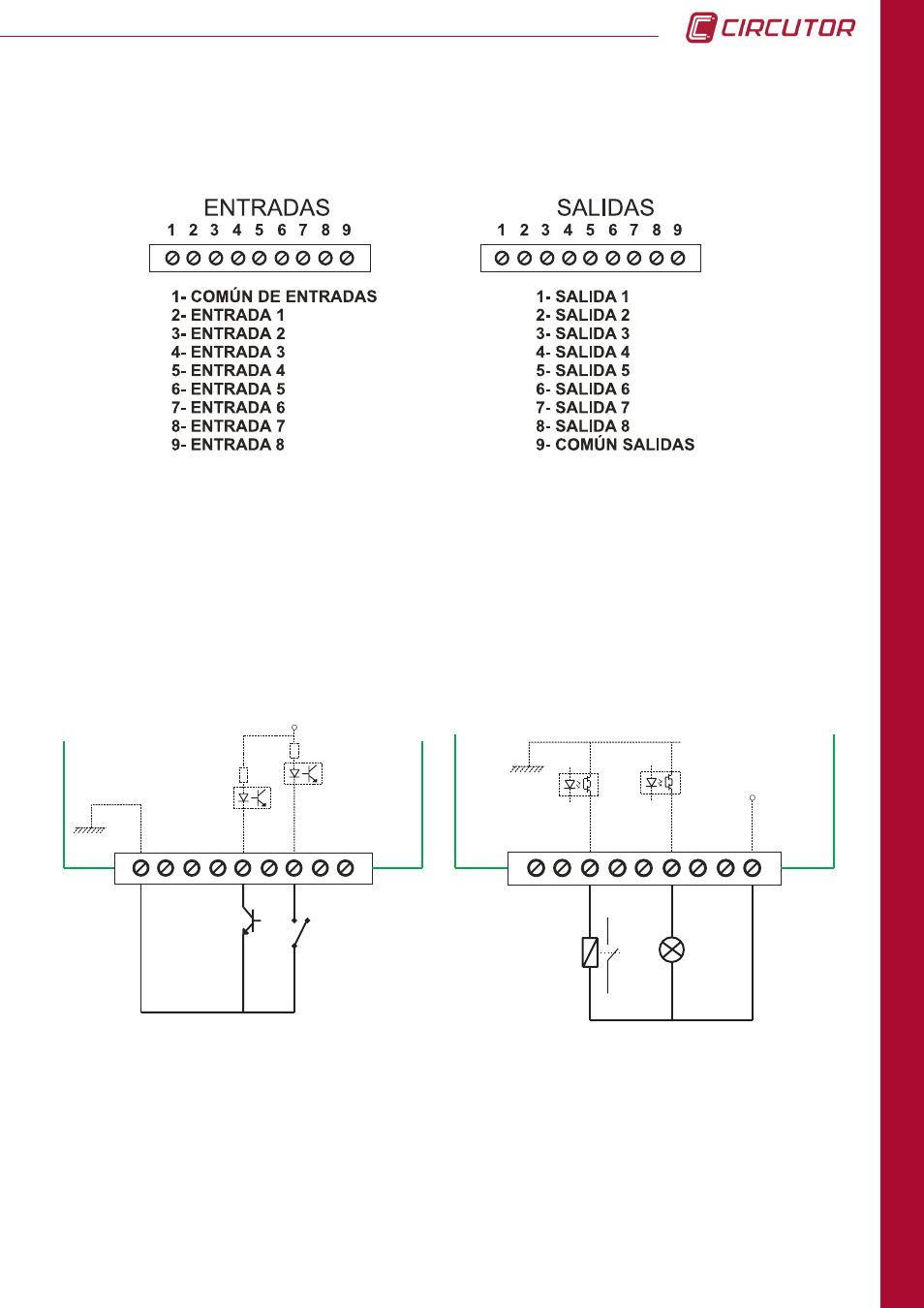

La connectique des entrées et sorties de la carte selon ce qui est montré sur le schéma:
4.7.1.4. Connectique entrées / sorties.
La connectique des entrées et sorties de la carte selon ce qui est montré sur les schémas :
ENTRADAS / INPUTS
1
2
3
4
5
6
7
8
9
24 Vdc
Libre potencial
Free voltage input
NPN
COMM
SALIDAS / OUTPUTS
1
2
3
4
5
6
7
8
9
24 Vdc
Bobina auxiliar
Auxiliary relay
COMM
