48
Manuel d'instructions CVMk2
CONFIGURA
TION
CARACTÉRISTIQUES VALEUR UNITÉ
ENTRÉES LOGIQUES
Type d’entrée Libre de tension / NPN
Type de couplage Entrée optoisolée
Tension maximale 24 Vdc
I
on
< 8 mA
Consommation entrée < 0,5 W
Temps minimums
t
on
40 ms
t
off
40 ms
SORTIE STATIQUE
Tension nominale 150 / 250 VDC / VAC
Courant nominal < 100 mA
Courant maximal < 150 mA
Puissance maximale de dissipation 0.8 W
maximale
R
on
25 Ω
CONNECTIQUE
Section en conducteur (Cu) 0,05..1 (AWG 30...18) mm 2
Couple de serrage de la borne 0,3 Nm
4.7.1.6. Caractéristiques carte 8E / 8S.
4.7.1.5. Affichage des paramètres de la carte 8E / 8S numériques.
Para visualizar los parámetros de la tarjeta de memoria, debe entrar en MENU , seleccionar
cartes , et se déplacer jusqu’à la carte correspondante pour voir les caractéristiques.

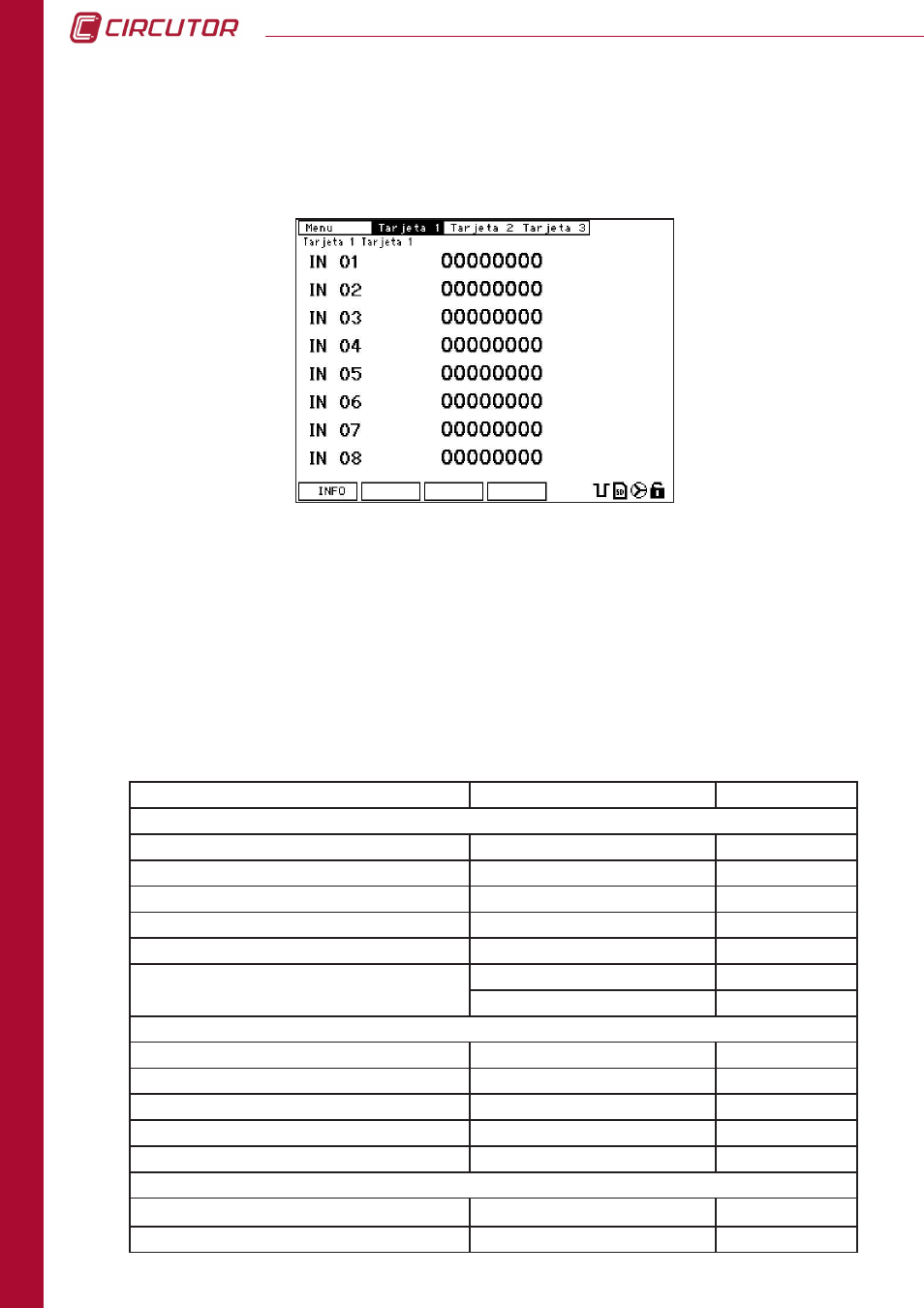

La figure montre l’état des entrées numériques ou le nombre d’impulsions que vous avez reçu
sur chacune des entrées, en fonction de la configuration qu’auront les entrées.
