Manuel d'instructions CVMk2
QUALITÉ
7.1.4 HARMONIQUES DE COURANT

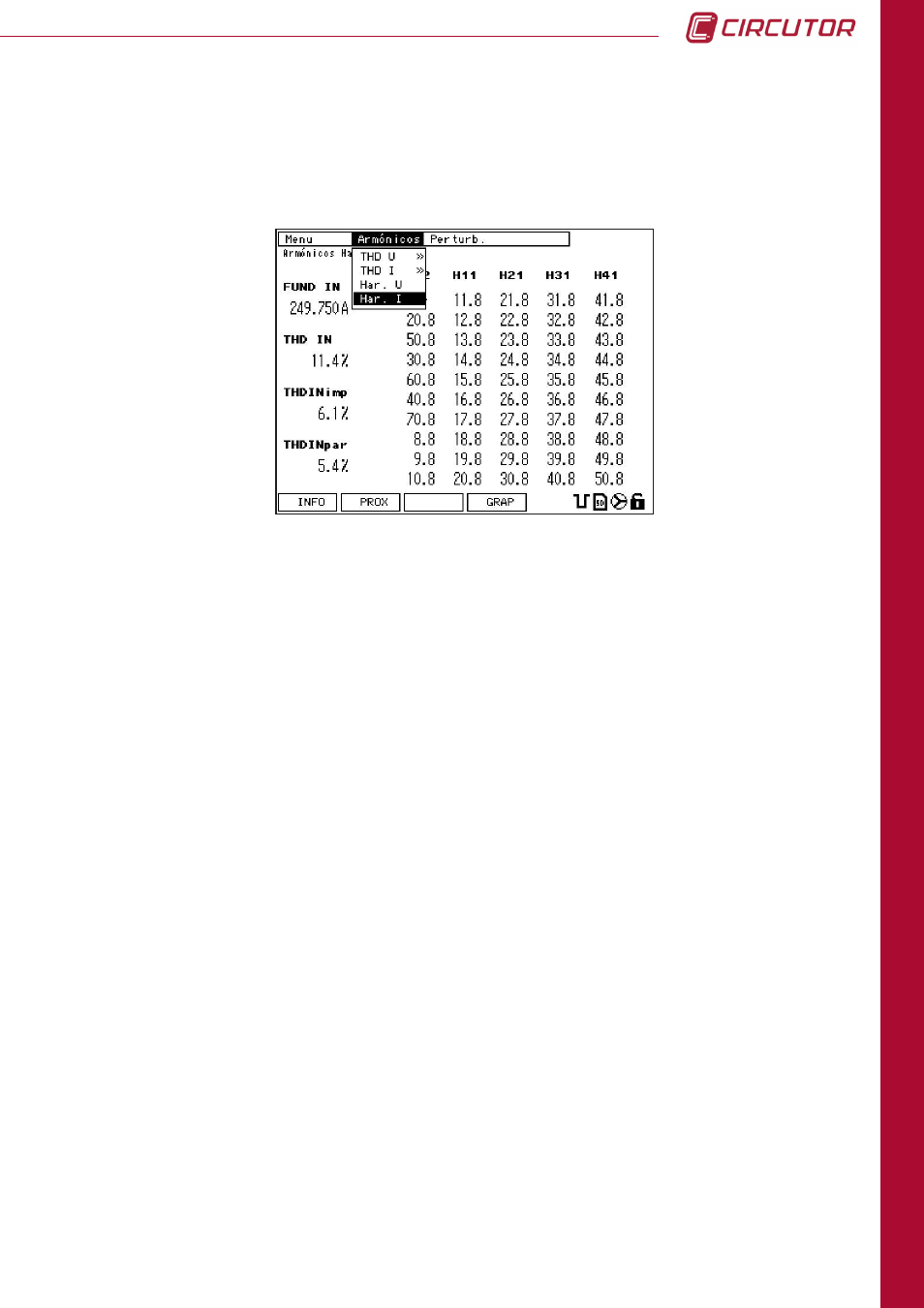

Sur l’écran de la décomposition harmonique de courant, les valeurs numériques de la
décomposition harmonique de la phase 1 sont affichées.
Les valeurs sont représentées par des colonnes de 10. Sur la partie gauche de l’écran sont
montrées les valeurs les plus importantes en %. Ces valeurs sont :
fund i1 : Valeur de la fondamentale de la phase 1.
thd i1 : Valeur en % du taux de distorsion harmonique de la phase 1
thd i1 imp : Valeur en % du taux de distorsion harmonique des harmoniques impaires de la
phase 1.
thd i1 par : Valeur en % du taux de distorsion harmonique des harmoniques paires de la
phase
Le menu inférieur contient les différentes options :
info : Montre l’écran d’information du système (section 6.1.1.1 Information du système).
prox : Prox : Montre l’écran des valeurs correspondantes à la phase suivante. C’est un menu
rotatif qui contient phase 1, phase 2, phase 3 et neutre.
Les valeurs représentées sur cet écran sont des valeurs instantanées qui correspondent à la
valeur calculée moyenne des échantillons du signal.
grap : Montre un écran graphique, où est représenté le spectre des harmoniques.
La phase qui est représentée sur l’écran graphique correspond à celle que vous aviez
sélectionnée en valeurs numériques sur l’écran précédent. Les options que permet l’écran
graphique, sont de changer entre afficher les valeurs de toutes les harmoniques, valeur des
harmoniques impaires ou paires.
