Manuel d'instructions CVMk2
AFFICHAGE

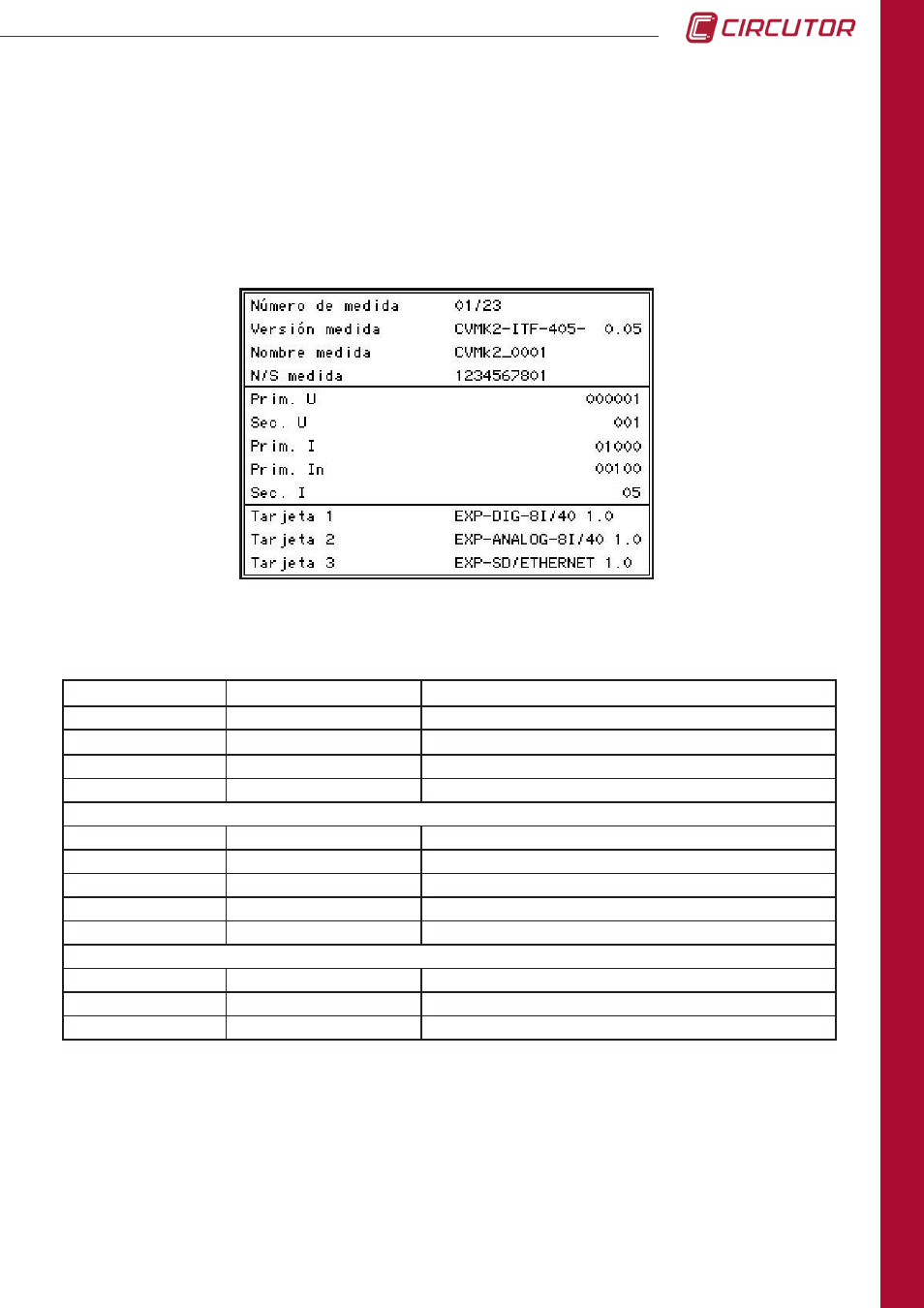

L’information que montre l’écran d’information du système de mesure est :
Les menus qui apparaissent sur les touches de fonction sont :
exit : (F1) pour sortir des écrans d’information du système. En appuyant sur cette touche, on
revient à l’écran principal de mesure depuis lequel on a accédé.
med : (F2) Information du système.
Montre l’écran de configuration du module de mesure.
TEXTE VALEUR DESCRIPTION
Nombre de mesure 01 / 01 Numéro du module/ modules totaux connectés.
Version mesure CVMk2-ITF-405-*** Modèle de module et version de micrologiciel de ce dernier
Nom mesure GÉNÉRAL Nom édité pour le module de mesure
N/S mesure ************** Numéro de série du module
Prim. U 0000001 Primaire de transfo de tension programmé
Sec. U 001 Secondaire de transfo de tension programmé
Prim. I 00500 Primaire de transfo de courant programmé.
Prim. In 00005 Primaire de transfo de courant de Neutre programmé
Sec. I 5 Secondaire de transfo de courant programmé.
Carte 1 NONE*********- On ne détecte aucune carte dans le slot 1.
Carte 2 EXP-DIG-8I/4O 1.0 Détection de carte d’entrées numériques/sorties relais.
Carte 3 EX-SD/ETHERNET 1.0 Carte de mémoire détectée μSD et Ethernet.
Sur cet écran, les menus qui apparaissent sur les touches de fonction sont :
exit : (F1) pour sortir des écrans d’information du système. En appuyant sur cette touche, on
revient à l’écran principal de mesure depuis lequel on a accédé.
disp : (F2) En appuyant sur cette touche, on revient à l’écran précédent où sont montrés les
paramètres de configuration de l’écran.
