52
Manuel d'instructions CVMk2
CONFIGURA
TION
4.7.2.1.b Changement de la logique d’alarmes selon état des entrées
L’activation d’une alarme, lorsqu’on sélectionne un code de variable qui correspond à l’état
d’une entrée d’une carte d’expansion, peut être réalisée sous deux formes différentes : logique
directe ou inverse.
Pour configurer les alarmes avec une logique directe par rapport à l’entrée, c’est à dire, que
l’alarme soit activée (valeur =1) lorsque l’entrée est activée (valeur =1), il faut configurer les
paramètres comme indiqué :
max = 1 et min = -1.
Pour configurer les alarmes avec une logique inverse par rapport à l’entrée, c’est à dire, que
l’alarme (valeur =0) soit activée lorsque l’entrée est activée (valeur =1) il faut configurer les
paramètres comme indiqué :
max = 0 y min = 0.
4.7.2.2. Configuration de sorties relais

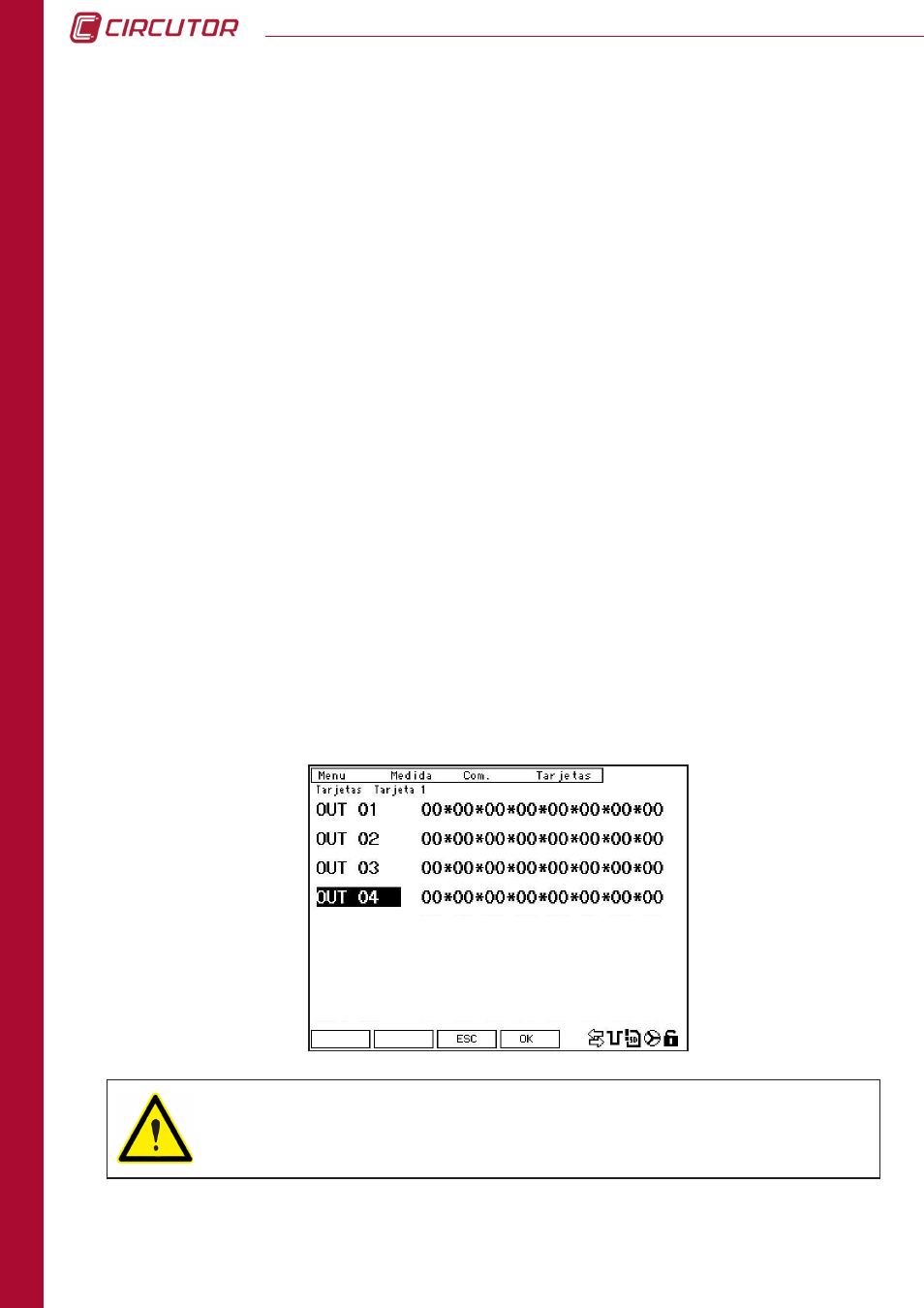

Sur cet écran sont configurées les équations des alarmes qui sont appliquées pour activer les
sorties de l’équipement. Il est possible de configurer des équations avec les fonctions AND
(*) et/ou OR (+) entre une ou plusieurs des 16 alarmes configurées au préalable (voir section
4.7.2.1 Configuration d’alarmes), pour activer chacune des 4 sorties relais de l’équipement.
Pour modifier les paramètres de la configuration de la carte, il faut appuyer sur la touche EDIT
(F4). Sélectionner la sortie que l’on souhaite configurer et appuyer sur SET pour entrer dans
édition.
ATTENTION : la valeur 00 dans l’équation d’activation des sorties, signifie qu’il
ne faut rien faire, par conséquent, elles ne devraient se trouver qu’à la fin de
l’équation. Si elles se trouvent au début, le CVMk2 ne réalisera pas le calcul ni
l’activation de la sortie correspondante.
En appuyant AL(F3) on revient à l’écran ALARMA 01 (section 4.7.2.1).
En appuyant IN (F1) on revient à l’écran entrées (section 4.7.2.3).
