33
Manuel d'instructions CVMk2
CONFIGURA
TION
La valeur de l’hystérèse est toujours sur la partie la plus restrictive. Elle ne correspond
pas à une hystérèse symétrique. La valeur de détection est sur la valeur programmée, en
%. L’hystérèse est appliquée sur la partie de déconnexion ou disparition de l’événement.
Si l’événement est de maximum (sur v u
m
) l’hystérèse sera appliquée lorsque le signal
diminuera. Si l’événement est de minimum (creux u
m
et coupure u
m
) l’hystérèse sera
appliquée lorsque le signal augmentera à nouveau.

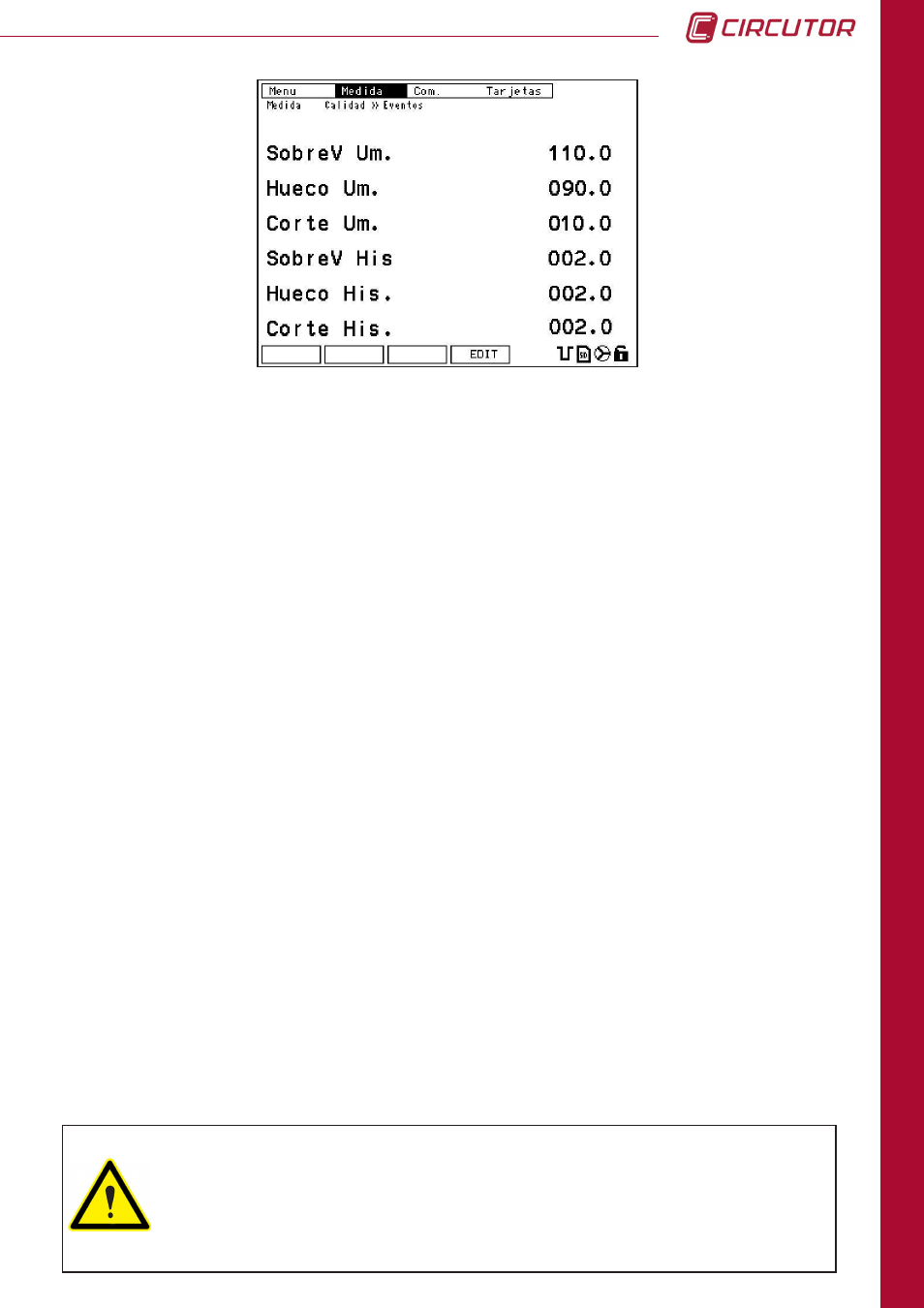

Les paramètres qui peuvent être configurés sur cet écran sont :
• sur v u
m
: Correspond à la valeur seuil en %, pour détecter l’événement de surtension.
• creux u
m
: Correspond à la valeur seuil en %, pour détecter l’événement creux.
• coupure u
m
: Correspond à la valeur seuil en %, pour détecter l’événement coupure.
• sur v H
is
: Hystérèse en %, sur la valeur programmée sur le seuil de détection.
• creux H
is
: Hystérèse en %, sur la valeur programmée sur le seuil de détection.
• coupure H
is
: Hystérèse en %, sur la valeur programmée sur le seuil de détection
Pour modifier les valeurs actuelles, appuyer sur la touche EDIT (f4). Le curseur est placé
sur la première ligne des paramètres. Avec les flèches haut/bas, déplacer le curseur jusqu’au
paramètre souhaité. Appuyer sur SET pour entrer dans la valeur numérique qui lui correspond.
Le curseur se place sur le premier chiffre de plus grande valeur. Avec les flèches gauche/
droite, on change de chiffre et avec les flèches haut/bas, on augmente ou on réduit la valeur
du chiffre où se trouve le curseur
Pour enregistrer les paramètres modifiés, il faut appuyer sur la touche SET et ensuite sur OK
(f4) avant de sortir. Dans le cas de ne pas souhaiter enregistrer les modifications, appuyer sur
ESC (f3).
