2.3 MÉTHODES D’INSTALLATION
Les figures montrent comment la partie avant
(écran) est installée, sur un trou de 92 x 92 mm,
diamètre 103 mm et de 138 x 138 mm.
La flèche doit signaler ver le haut, comme l’indique
la figure et doit coïncider avec la flèche qui se trouve
sur la partie arrière de l’afficheur ou écran. La flèche
indique la sortie du flexible RJ-45 de communications
et alimentation de l’écran.
2.3.1 PROCÉDURE
Les brides sont les éléments de fixation de l’équipement
au panneau. Il est important à l’heure de fixer
l’équipement que les brides soient libres, débloquées
de telle sorte que, au fur et à mesure qu’on exerce
une pression sur la bague, les dents de la crémaillère
de fixation puissent sauter. De la même façon, pour
démonter l’afficheur du panneau, les brides doivent être
bloquées, c’est à dire, s’ouvrir avant de procéder au
démontage.

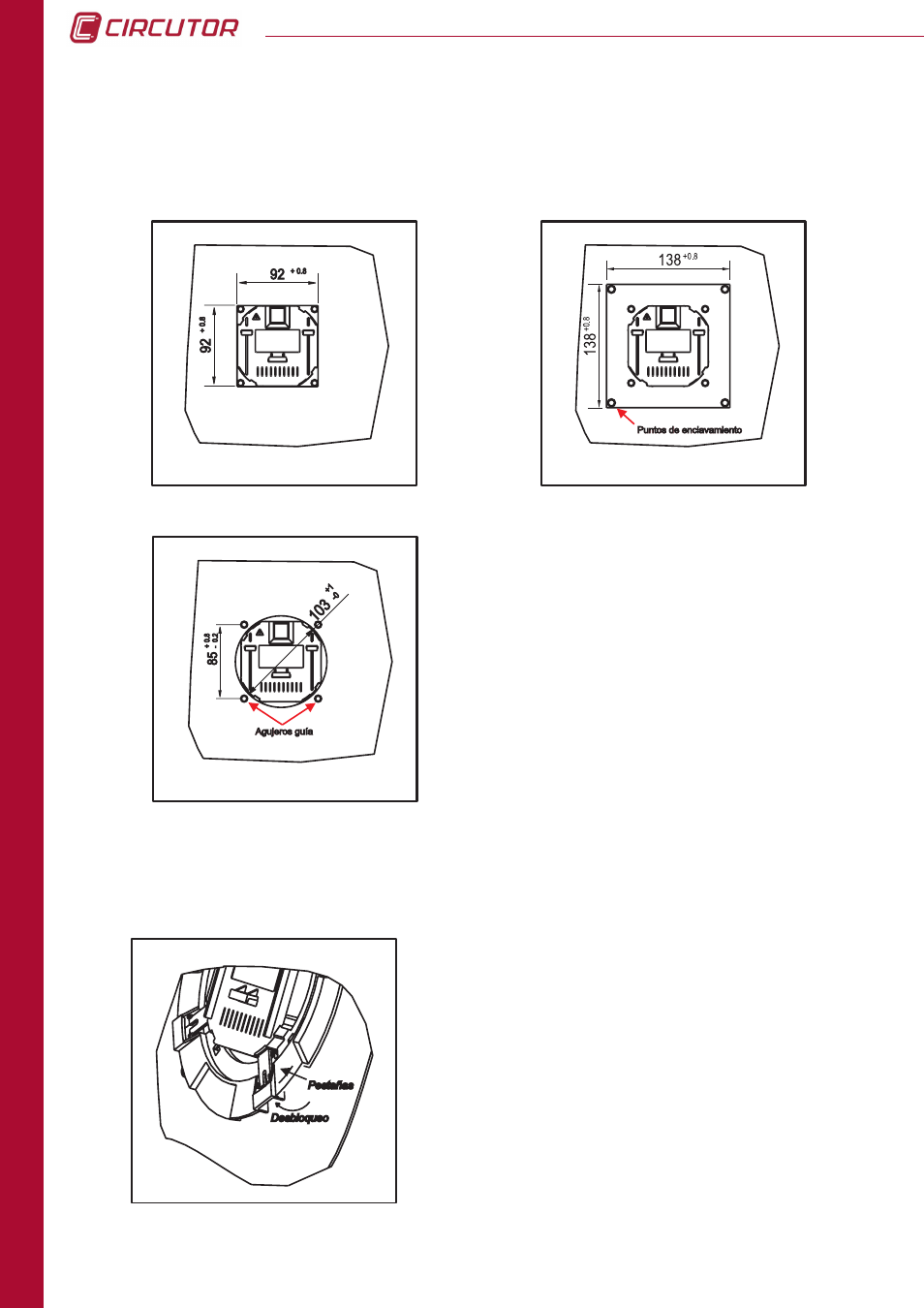

Les figures montrent les différentes possibilités d’installation que permet la conception de
l’écran. La conception de l’équipement permet l’installation sur panneau avec des trous de (92
+0,8 + 92 +0,8 mm, 138 +0,8 + 138 +0,8 mm et ronds de 103 mm de diamètre.
