122
Manuel d'instructions CVMk2
QUALITÉ
7.2.3 DÉSÉQUILIBRE ET ASYMÉTRIE
Le calcul du déséquilibre est réalisé en appliquant la méthode des composants symétriques de
Fortescue et Stokvis. Ces valeurs son représentatives du degré de déséquilibre de l’installation
et de la correcte connexion des phases.

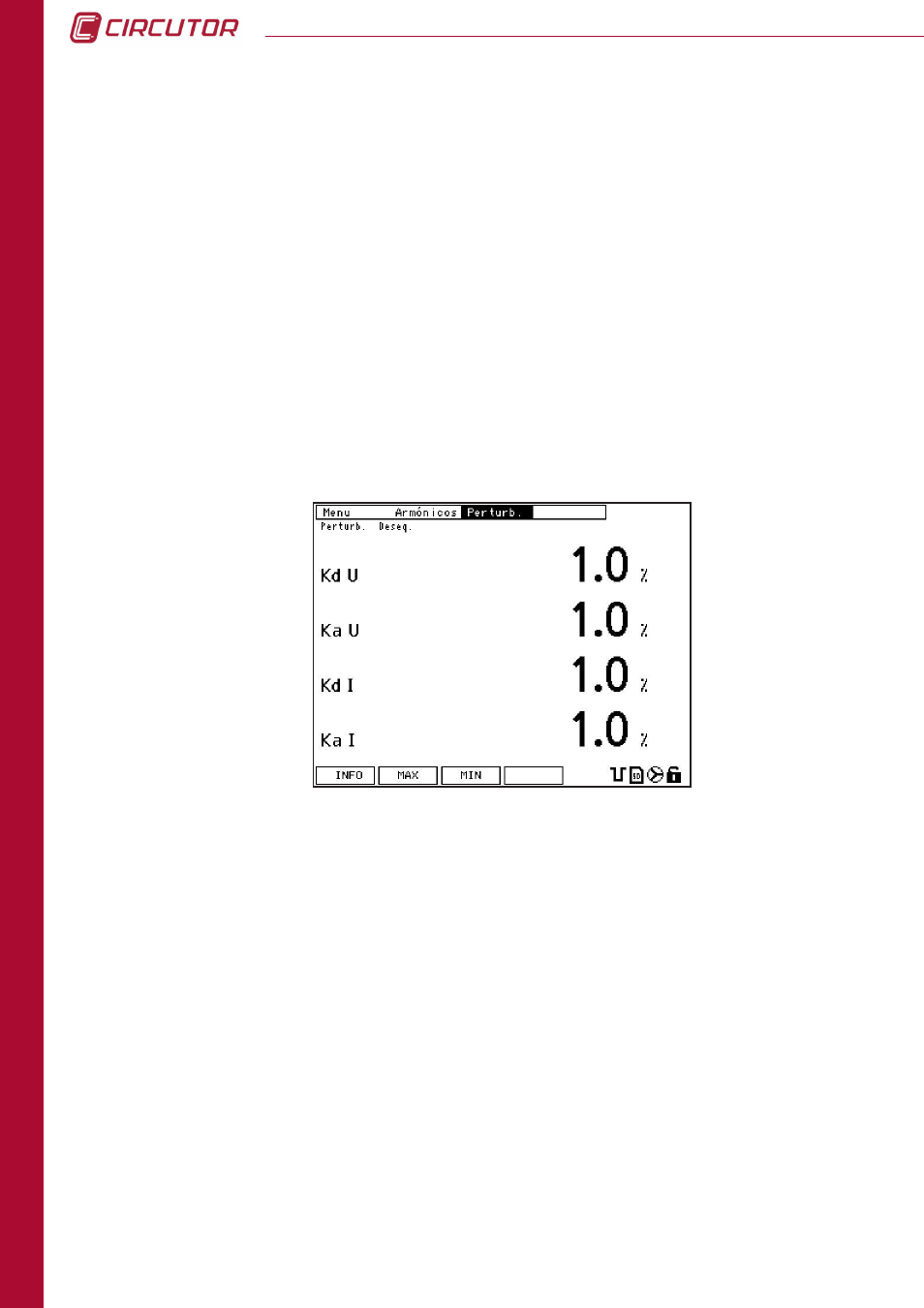

Sur l’écran, les valeurs en % sont représentées. Les variables qui sont représentées sur l’écran
sont :
k d U : Coefficient de déséquilibre de la tension.
k a U : Coefficient d’asymétrie de la tension.
k d I : Coefficient de déséquilibre du courant.
k a I : Coefficient d’asymétrie du courant.
Sur cet écran, les boutons suivants sont montrés sur les touches de fonction :
info : Montre l’écran d’information du système (section 6.1.1.1 Information du système).
max : : Montre l’écran des valeurs maximales stockées. Sur l’écran, les valeurs maximales de
chaque variable qui a été enregistrée, sont montrées depuis le dernier effacement, avec la date
et l’heure de l’enregistrement.
Sur l’écran max , apparaît l’option inst pour retourner à l’écran des valeurs instantanées.
min : Montre l’écran des valeurs minimales stockées. Sur l’écran, les valeurs minimales de
chaque variable qui a été enregistrée, sont montrées depuis le dernier effacement, avec la date
et l’heure de l’enregistrement.
Sur l’écran min , apparaît l’option inst pour retourner à l’écran des valeurs instantanées.
