78
Manuel d'instructions CVMk2
CONFIGURA
TION
Les pins du Db-9 ont la configuration suivante :
4.7.7.5. Connecteur Profibus DP (DB-9)
1. maille.
2. -.
3. « b » Signal profibus entrée / sortie non réversible.
4. -.
5. « m5 » gND. Potentiel de référence.
6. “« m5 » gND. Potentiel de référence.
7. -.
8. « a » Signal profibus entrée / sortie réversible.
9. -.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Card
Error
Bus
Error
On
On
On
Off
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Off
Off
On
Off
Card
Error
Bus
Error
Card
Error
Bus
Error
Card
Error
Bus
Error

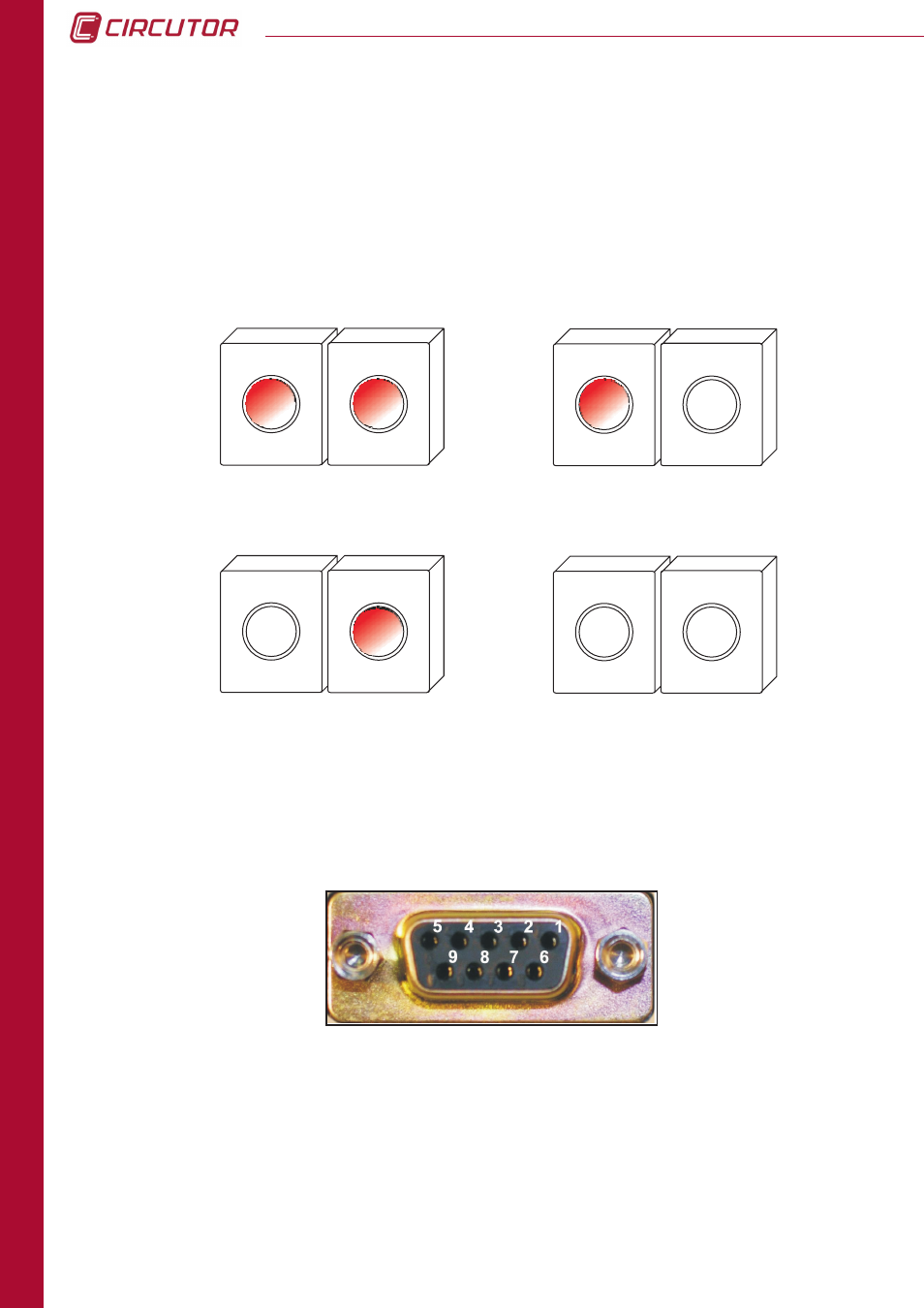

La carte Profibus a 2 diodes DEL indicatrices de l’état dans lequel se trouve tant la carte
profibus, que le bus de communications.
Les diodes DEL sont allumées pour indiquer un type d’erreur tant sur la carte que sur le bus
de communications profibus.
Les combinaisons des possibles états des DEL et leur signification est montrée sur la figure
ci-jointe. On peut voit que le DEL allumé "
On" indique un fonctionnement correct du système.
4.7.7.4. DEL indicatifs de la carte Profibus
