Manuel d'instructions CVMk2
CONFIGURA
TION
4.7.3.1. Configuration de sorties analogiques.

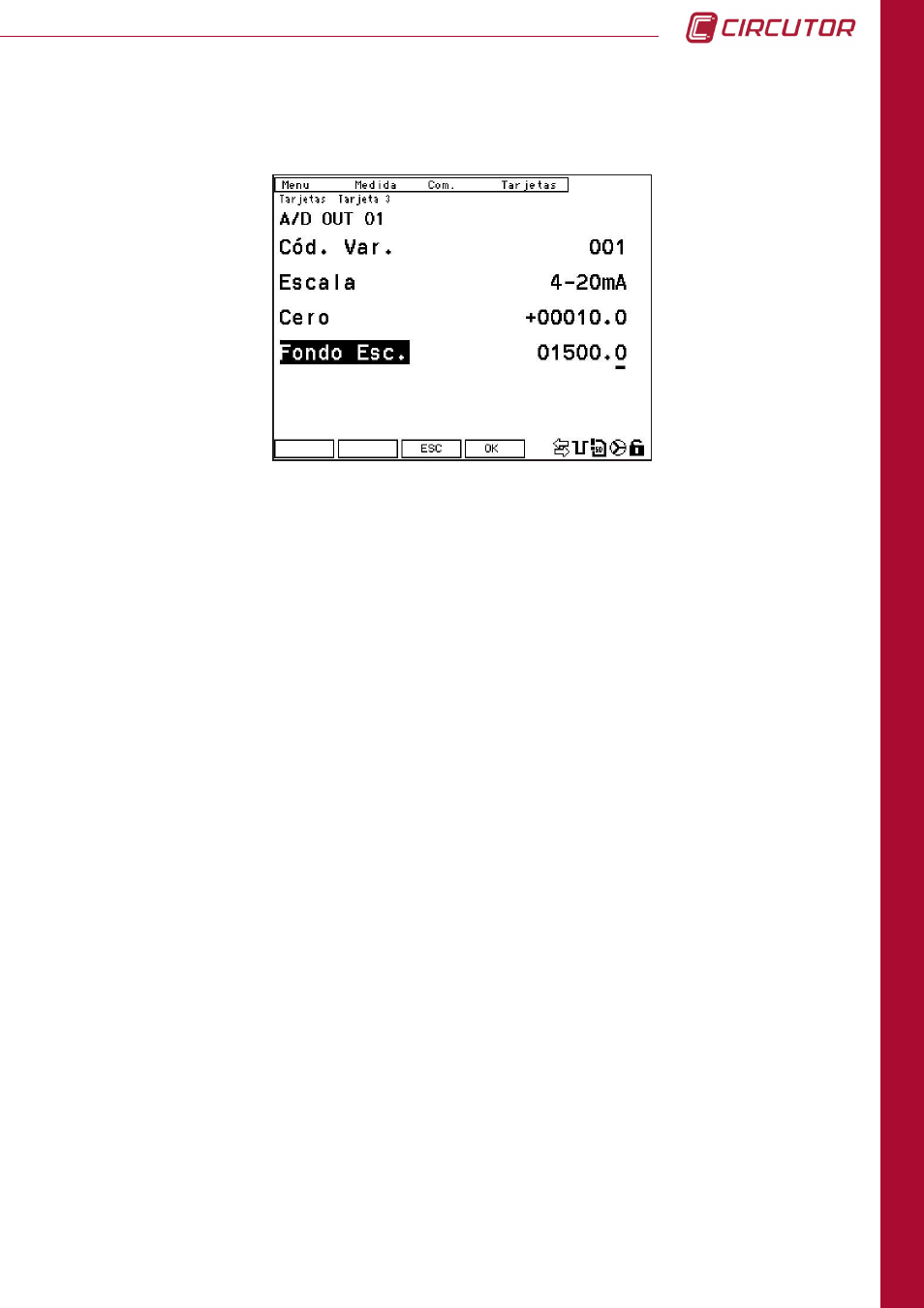

L’écran de configuration des sorties analogiques de la carte est comme montré sur la figure :
Les paramètres de configuration des sorties analogiques sont :
CODE.var : Code de la variable électrique instantanée que l’on souhaite assigner à la
sortie (voir chapitre 8.3 carte de mémoire modbus pour voir les codes de toutes
les variables). On ne permet pas de code d’énergie. 0 et 4
échelle : On peut sélectionner entre 0 et 4 qui correspondent aux échelles 0...20 mA et
4...20 mA respectivement.
zéro : Valeur que doit avoir la variable pour avoir à la sortie 0 ou 4 ma (dépend de
l’échelle sélectionnée).
fond éch .: Valeur que doit avoir la variable pour avoir à la sortie 20 ma.
Les touches de fonction nous montrent les options suivantes dans le mode d’édition :
ESC : Sortir de l’écran actuel sans sauvegarder les modifications.
OK : Confirme et enregistre les modifications réalisées.
Les différentes touches qui apparaissent sur cet écran sont :
prox : Augmente le nombre de sorties jusqu’à un maximum de 4 ( A/D OUT 04 ). En appuyant
à nouveau, on revient à la sortie 01 ( A/D OUT 01 ).
IN : Depuis tout écran, appuyer sur cette touche pour aller à l’écran de configuration des
entrées analogiques (section 4.7.3.3 Configuration d’entrées analogiques)
EDIT : Appuyer pour accéder au menu d’édition. Les flèches de déplacement permettent de
sélectionner le paramètre que l’on souhaite modifier (en gras). Entrer en appuyant sur SET .
