149
Manuel d'instructions CVMk2
CARACTÉRISTIQUES

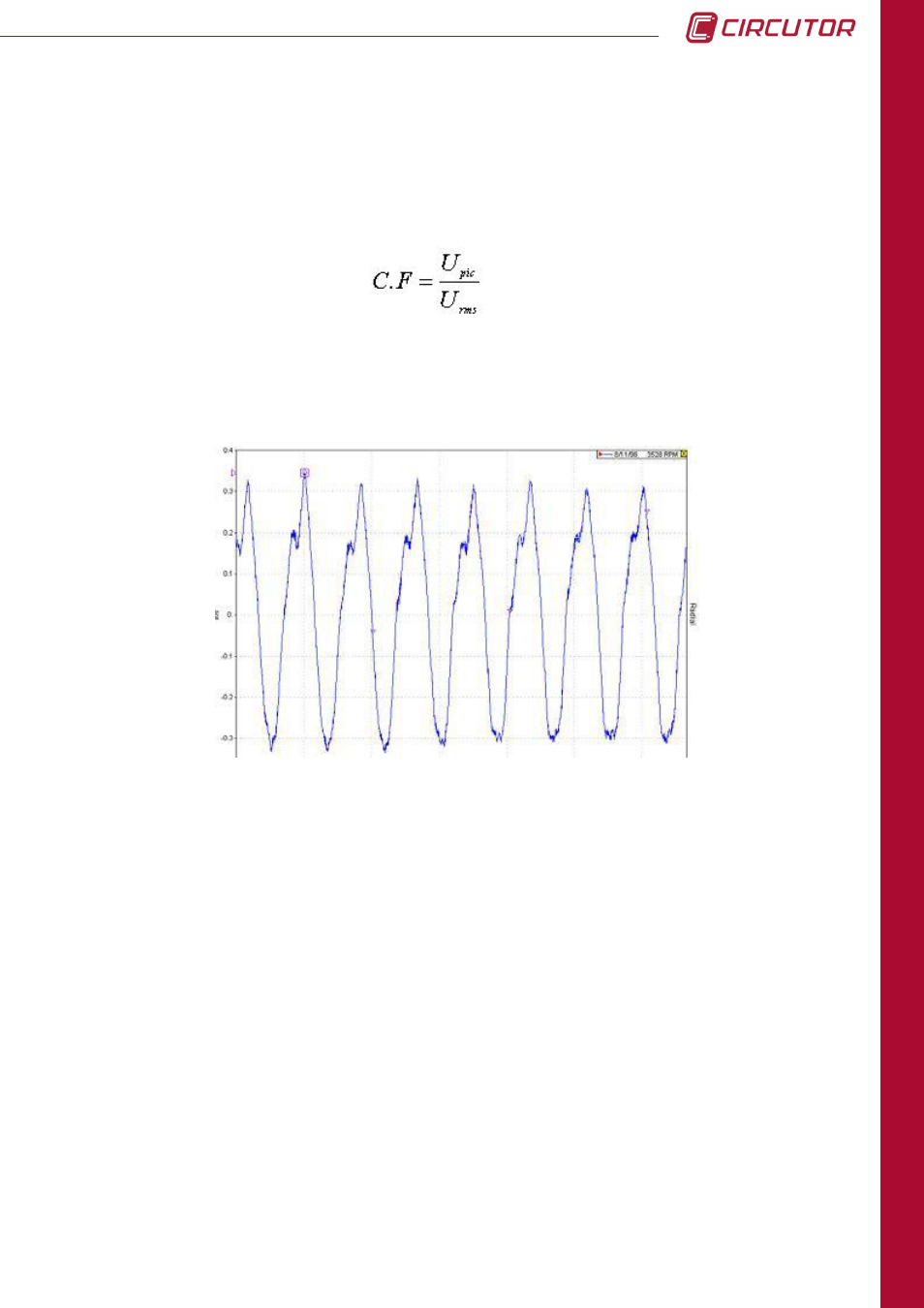

10.3.5. FACTEUR DE CRÊTE
Le Facteur Crête est égal à l’amplitude du pic de la forme d’onde divisée par la valeur RMS.
Le but du calcul du facteur crête est de donner à l’analyste une idée rapide que tant d’impact
se produit sous la forme d’onde. L’impact est continuellement associé l'usure du roulement à
billes des rouleaux, cavitation et usure des dents de l’engrenage, etc.
Dans une parfaite onde sinusoïdale, avec une amplitude de « 1 », la valeur RMS est égale à
0,707 et le facteur crête est alors égal à 1,41. Une parfaite onde sinusoïdale ne contient pas
d’impacts et, par conséquent, le facteur crête avec une valeur supérieure à 1,41 implique qu’il
y a un degré d’impact.
Le facteur crête est une des mesures importantes de l’état de la machine et c’est une analyse
de la forme d’onde qui ne serait pas visible uniquement avec le calcul du taux de distorsion
harmonique.
