Manuel d'instructions CVMk2
CONFIGURA
TION
1
2
JUMPER
9
1
+
-
24 Vdc
Vaux.
La carte permet une alimentation externe des sorties analogiques dans le cas où la charge
connectée aux sorties serait supérieure aux 300 Ω. Pour alimenter en externe les sorties, il faut
changer la position du jumper de la plaque à la position 2, comme l’indique la figure.
Pour connecter la source, le positif doit être connecté à la borne nº 9 et le négatif de la source
doit être connecté à l’une quelconque de celles communes.

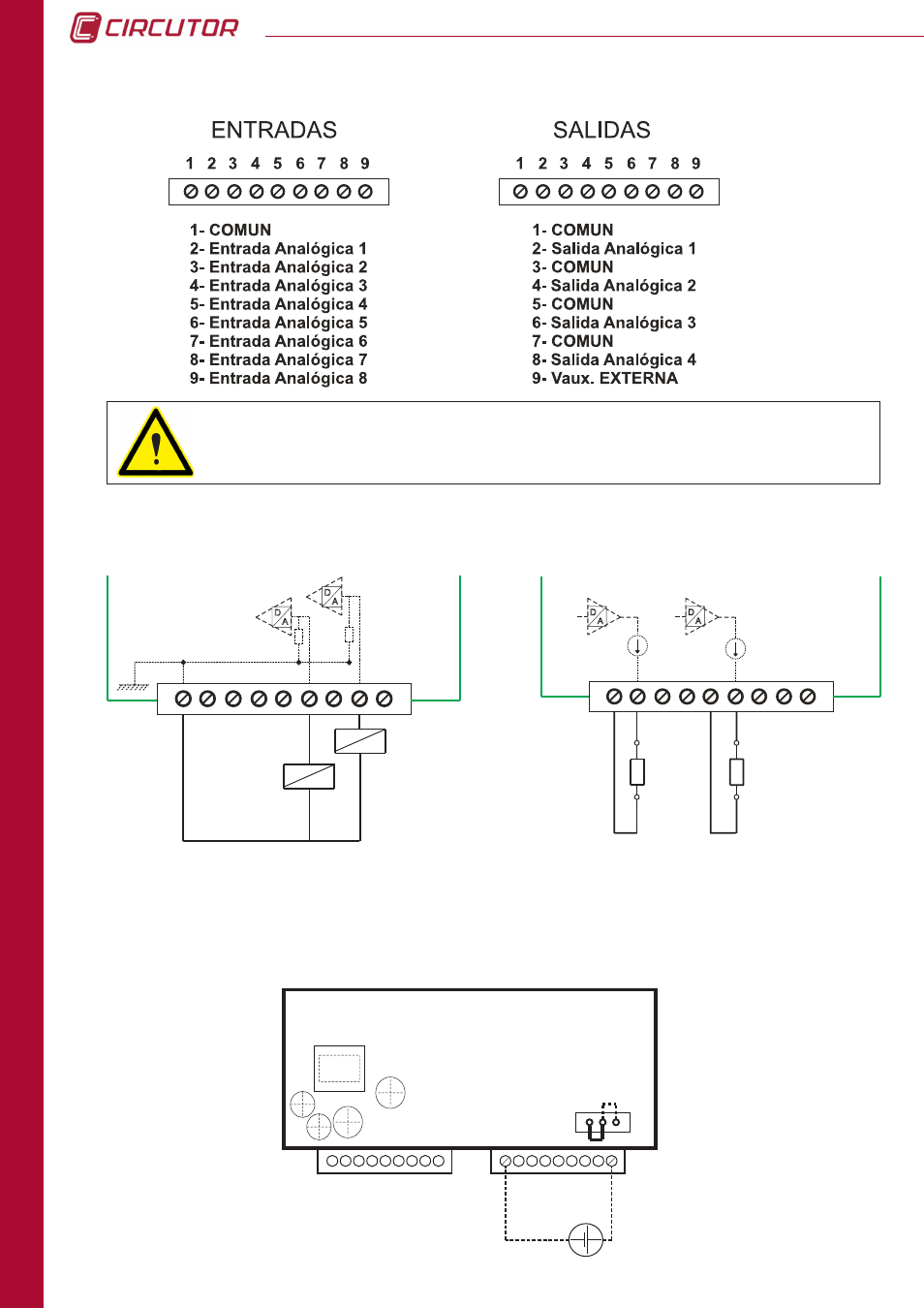

La connectique des entrées et sorties de la carte est comme le montre la figure :
Les sorties analogiques du CVmk2 sont actives. Elles n’ont pas besoin d’être
connectées à une source externe pour générer la sortie de 20 mA.
1
2
3
4
5
6
7
8
9
Sensor
4...20mA
D
A
D
A
Sensor
4...20mA
ENTRADAS / INPUTS
COMM
1
2
3
4
5
6
7
8
9
Carga externa
External load
D
A
D
A
SALIDAS / OUTPUTS
Un exemple de connectique des sorties de la carte est comme montré sur le schéma :
