65
Manuel d'instructions CVMk2
CONFIGURA
TION
La connexion avec le système master, est réalisée par câblage Ethernet de quatre paires
torsadées (blindé). La carte est connectée à une extrémité et à l’autre extrémité l’électronique
de réseau (hub ou switch) du réseau corporatif. Dans le cas de réaliser une connexion directe
avec un ordinateur ou dispositif avec une entrée Ethernet, les fils du câble Ethernet doivent
avoir une disposition spéciale pour cette communication. Une autre forme de configurer
l’adresse IP de la carte d’expansion du
Dans le cas de réaliser une connexion directe avec un ordinateur ou dispositif avec une
entrée Ethernet, les fils du câble Ethernet doivent avoir une disposition spéciale pour cette
communication. Une autre forme de configurer l’adresse IP de la carte d’expansion du CVMk2
est à travers le Power Studio ou Power Studio Scada de CIRCUTOR, SA. (disponible sur le
site web www. circutor.es). Une fois installé, il faut sélectionner le dispositif

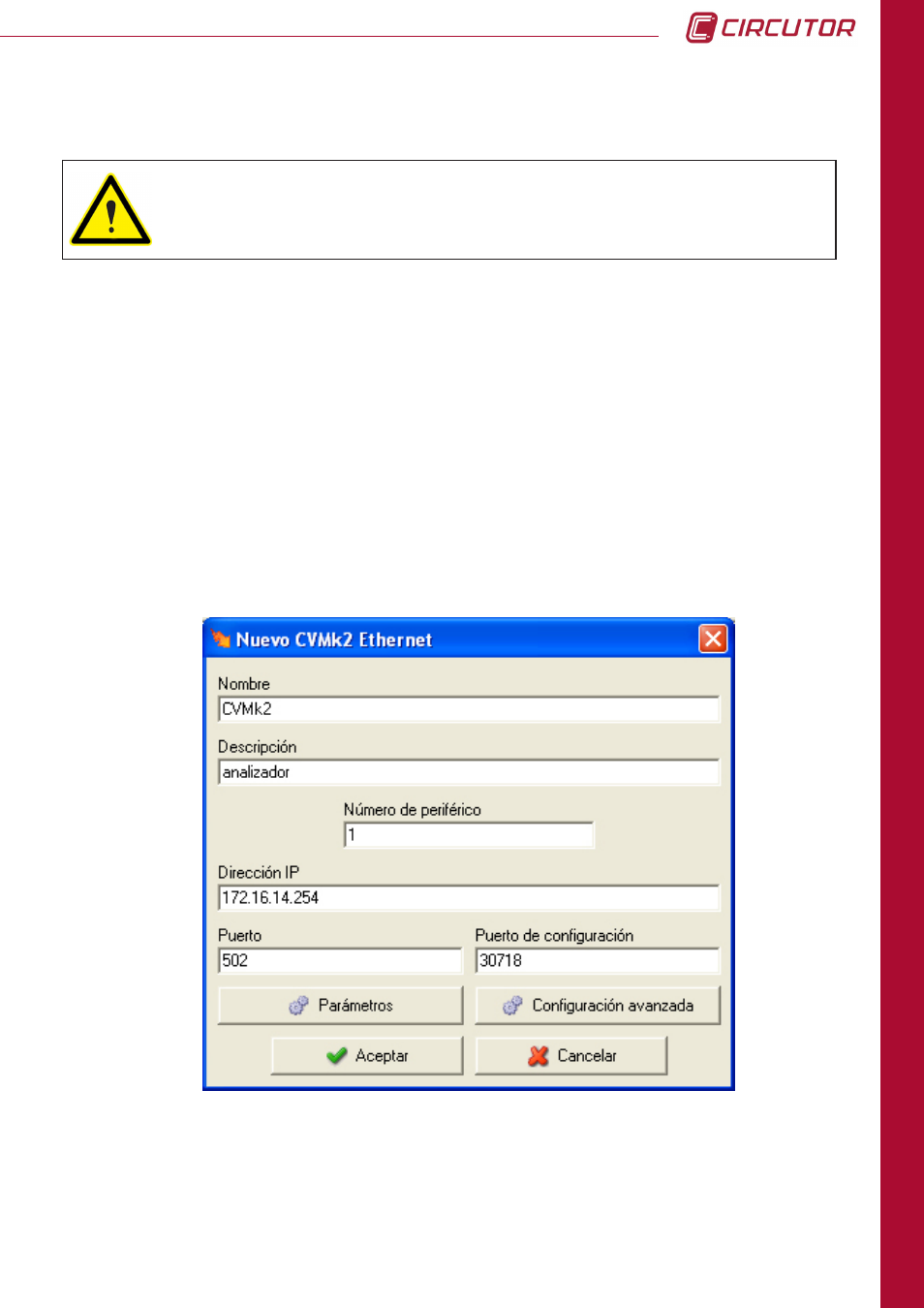

Une fois installé, il faut sélectionner le dispositif CVMk2 Ethernet Modbus/TCP. L’écran de
configuration est comme montré sur la figure.
Il faut assigner un nom et l’adresse IP souhaitée. L’adresse IP doit être dans la même limite
d’adresses que celle de l’ordinateur. Cette étape donnera une erreur, puisqu’elle ne trouvera
pas le dispositif avec l’IP qui lui a été assignée et l’écran suivant sera montré pour nous
demander l’adresse MAC de la carte.
Dans ce menu, toutes les options du convertisseur Ethernet de la carte du CVmk2 peuvent
être configurées. Une fois terminée la configuration souhaitée, il faut quitter l’application en
sauvegardant les modifications.
La vitesse configurée sur le menu de configuration du port Ethernet du CVmk2 doit
coïncider avec la vitesse configurée sur le propre équipement (voir chapitre 4.6
Communications). Dans le cas de ne pas coïncider, l’équipement ne communiquera
pas correctement avec l’application ou master.
