20
Manuel d'instructions CVMk2
INST
ALLA
TION

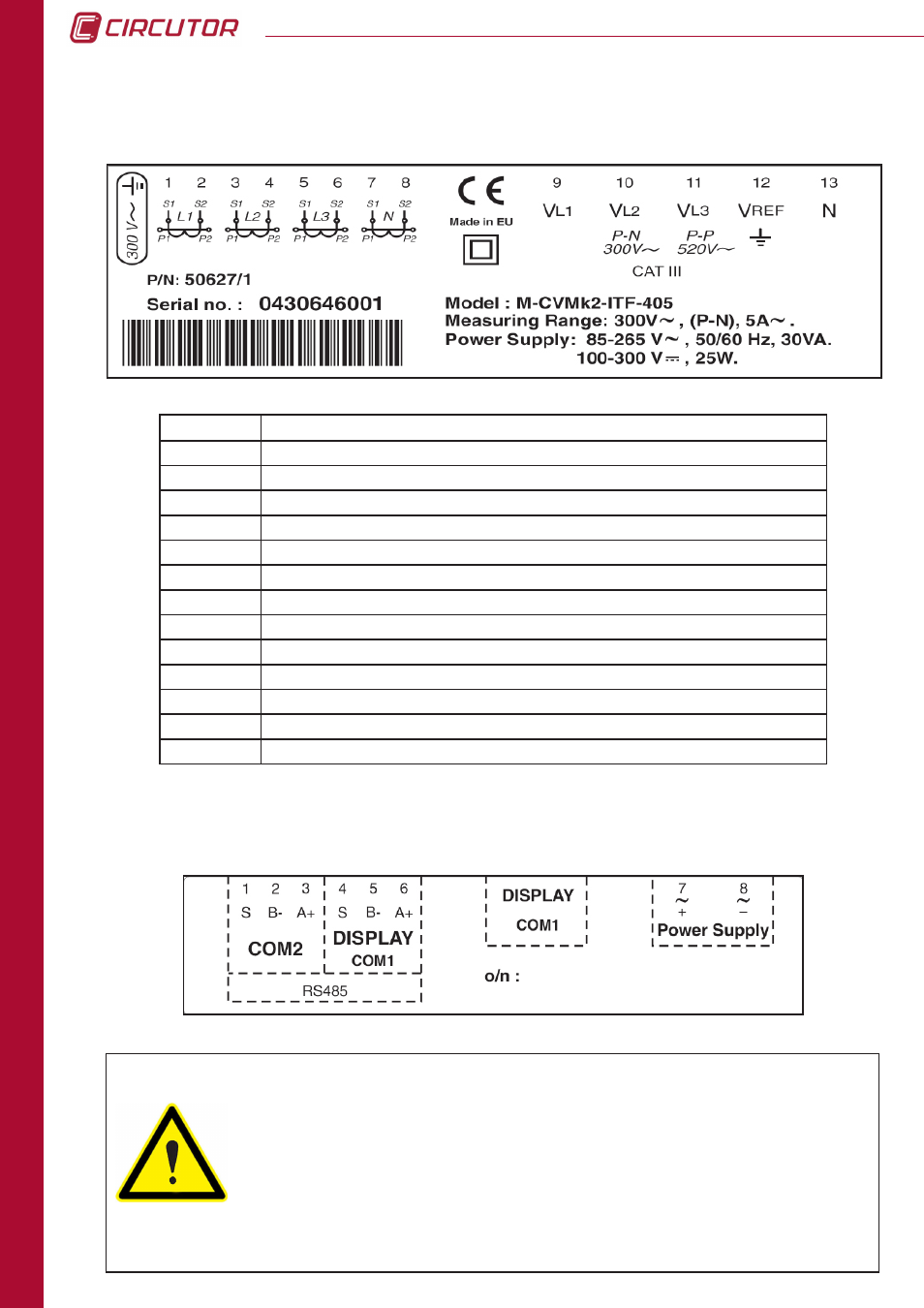

BORNE DESCRIPTION
1 Connexion S1 de transformateur de courant de la phase L1
2 Connexion S2 de transformateur de courant de la phase L1
3 Connexion S1 de transformateur de courant de la phase L2
4 Connexion S2 de transformateur de courant de la phase L2
5 Connexion S1 de transformateur de courant de la phase L3
6 Connexion S2 de transformateur de courant de la phase L3
7 Connexion S1 de transformateur de courant de Neutre
8 Connexion S2 de transformateur de courant de Neutre
9 Entrée tension de la phase L1
10 Entrée tension de la phase L2
11 Entrée tension de la phase L3
12 Entrée tension V (GND)
13 Entrée tension NEUTRE
2.5.1 ÉTIQUETTE CONNEXION DE TENSIONS ET TI
2.5.2 ÉTIQUETEE D'ALIMENTATION ET COMMUNICATIONS
2.5 DESCRIPTION BORNES
L’équipement doit être protégé avec un fusible externe, modèle HTK-1
de Bussmmann, ou similaire, 600 V 1A. Il faut prévoir un interrupteur
magnétothermique ou dispositif équivalent, pour pouvoir débrancher
l’équipement de l’alimentation. Le circuit d’alimentation et de mesure
de tension est connecté avec un câble à section min. de 1 mm2
(AWG 17). La ligne de connexion du secondaire du transformateur
de courant doit avoir une section minimale de 2 mm2 (AWG 14 Cu) et
supporter un minimum de 60ºC.
