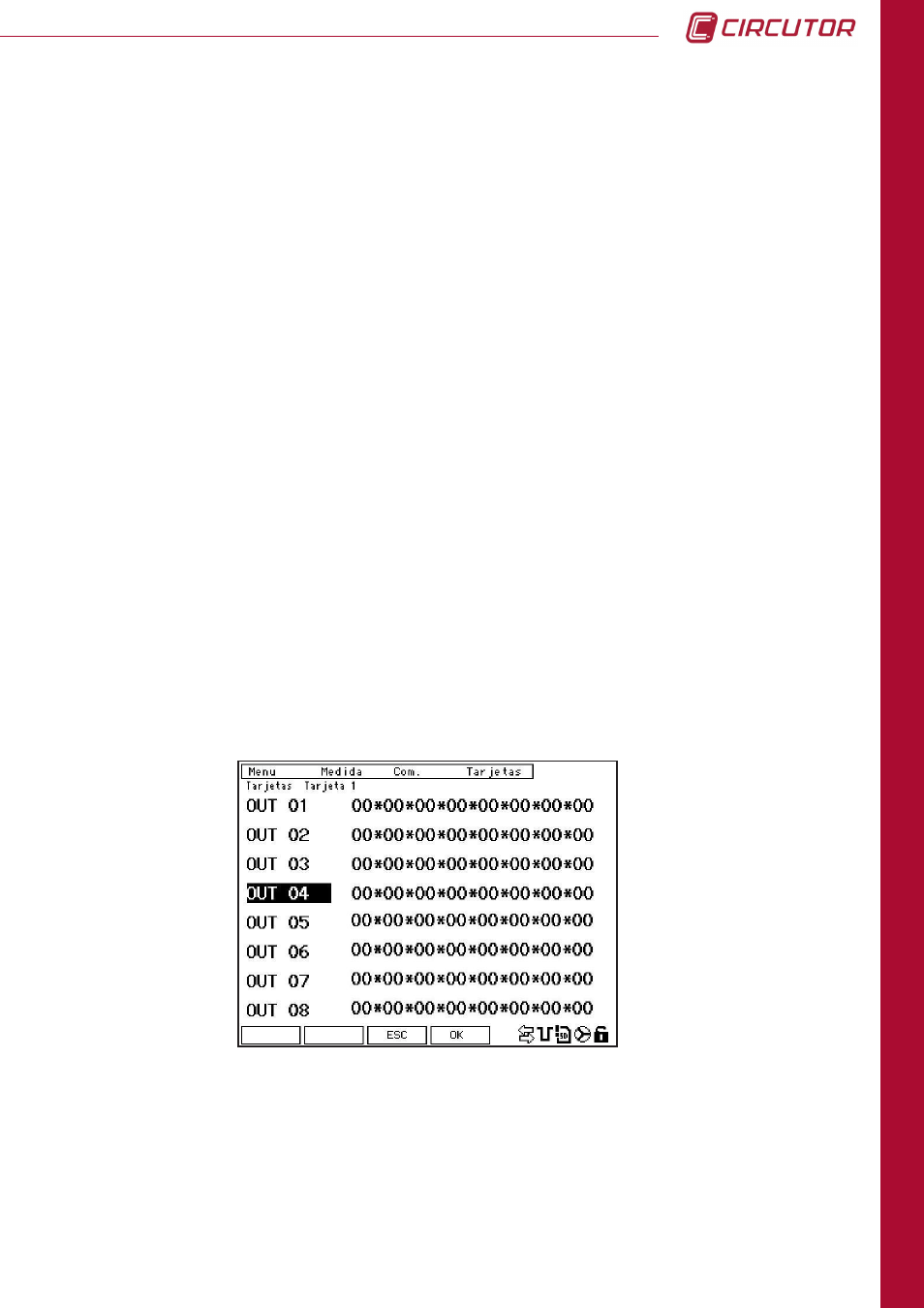

4.7.1.2. Configuration de sorties numériques statiques
Sur cet écran sont configurées les équations des alarmes qui sont appliquées pour activer les
sorties de l’équipement. Il est possible de configurer des équations avec les fonctions AND
(*) et/ou OR (+) entre une ou plusieurs des 16 alarmes configurées au préalable (ver section
4.7.1.1 Configuration d’alarmes), pour activer chacune des 8 sorties numériques de la carte.
Pour modifier les paramètres de la configuration des équations de la carte, il faut appuyer sur la
touche EDIT (F4). SET para entrar en edición. Sélectionner la sortie que l’on souhaite configurer
et appuyer sur SET pour entrer en édition.
4.7.1.1.b Changement de la logique d’alarmes selon l’état des entrées
L’activation d’une alarme, lorsqu’un code de variable qui correspond à l’état d’une entrée d’une
carte d’expansion est sélectionné, peut être réalisée sous deux formes différentes : logique,
directe ou inverse.
Pour configurer les alarmes avec une logique directe par rapport à l’entrée, c’est à dire, que
l’alarme soit activée (valeur =1) lorsque l’entrée est activée (valeur =1), il faut configurer les
paramètres comme indiqué :
max = 1 et min = -1.
Pour configurer les alarmes avec une logique inverse par rapport à l’entrée, c’est à dire, que
l’alarme soit désactivée (valeur =0) lorsque l’entrée est activée (valeur =1) il faut configurer
les paramètres comme indiqué :
max
= 0 y min = 0.
Dans l’équation, il faut éditer les deux chiffres qui correspondent à l’alarme souhaitée. Entre les deux
chiffres qui correspondent à l’alarme, on peut introduire un signe "*" ou "+" qui correspondent aux
fonctions AND / OR respectivement, qui seront appliquées entre les alarmes configurées.
uation, il faut éditer les deux chiffres qui correspondent à l’alarme souhaitée. Entre les deux
chiffres qui correspondent à l’alarme, on peut introduire un signe "*" ou "+" qui correspondent
aux fonctions AND / OR respectivement, qui seront appliquées entre les alarmes configurées.
En appuyant sur al (F3) on revient à l’écran ALARMA 01 (section 4.7.1.1).
En appuyant sur in (F1) on revient à l’écran entradas (section 4.7.1.3).
