74
Manuel d'instructions CVMk2
CONFIGURA
TION

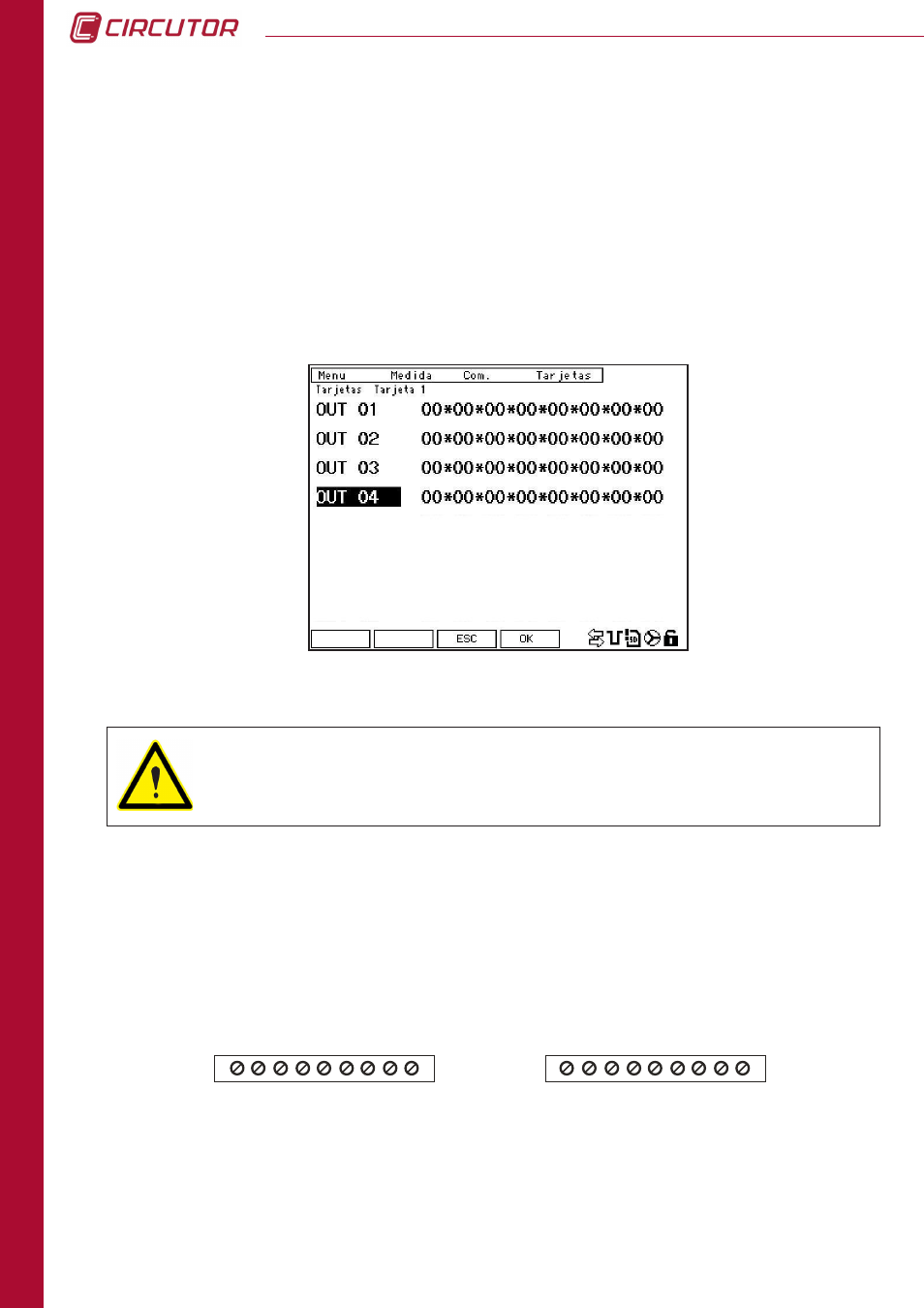

4.7.6.4. Configuration des sorties transistor
Sur cet écran sont configurées les équations des alarmes qui sont appliquées pour activer les
sorties de l’équipement. Il est possible de configurer des équations avec des fonctions AND
(*) et/ou OR (+) entre une ou plusieurs des 16 alarmes configurées au préalable (voir section
4.7.6.3 Configuration d’alarmes), pour activer chacune des 4 sorties transistor de l’équipement.
Pour modifier les paramètres de la configuration de la carte, il faut appuyer sur la touche
EDIT
(F4). Sélectionner la sortie que l’on souhaite configurer et appuyer sur
SET
pour entrer dans
édition.
ATTENTION : la valeur 00 dans l’équation d’activation des sorties, signifie qu’il
ne faut rien faire, raison pour laquelle elles devraient seulement se trouver à la
fin de l’équation. S’il se trouve au début, le
CVMk2 ne réalisera pas le calcul ni
l’activation de la sortie correspondante.
1
SALIDAS A
SALIDAS T.
2 3
4
5
6 7
8 9
1
2 3
4
5
6 7
8 9
1- COMUN
2- Salida Analogica 1
3- COMUN
4-
Salida Analogica 2
5- COMUN
6-
Salida Analogica 3
7- COMUN
8-
Salida Analogica 4
9- No se usa
1- COMUN
2- COMUN
3-
4-
5-
6-
7-
8-
9- Salida transistor 4
COMUN
COMUN
COMUN
Salida transistor 1
Salida transistor 2
Salida transistor 3
La connectique des entrées et sorties de la carte est comme montré sur le schéma:
4.7.6.5. Connectique sorties.
