Manuel d'instructions CVMk2
CONFIGURA
TION

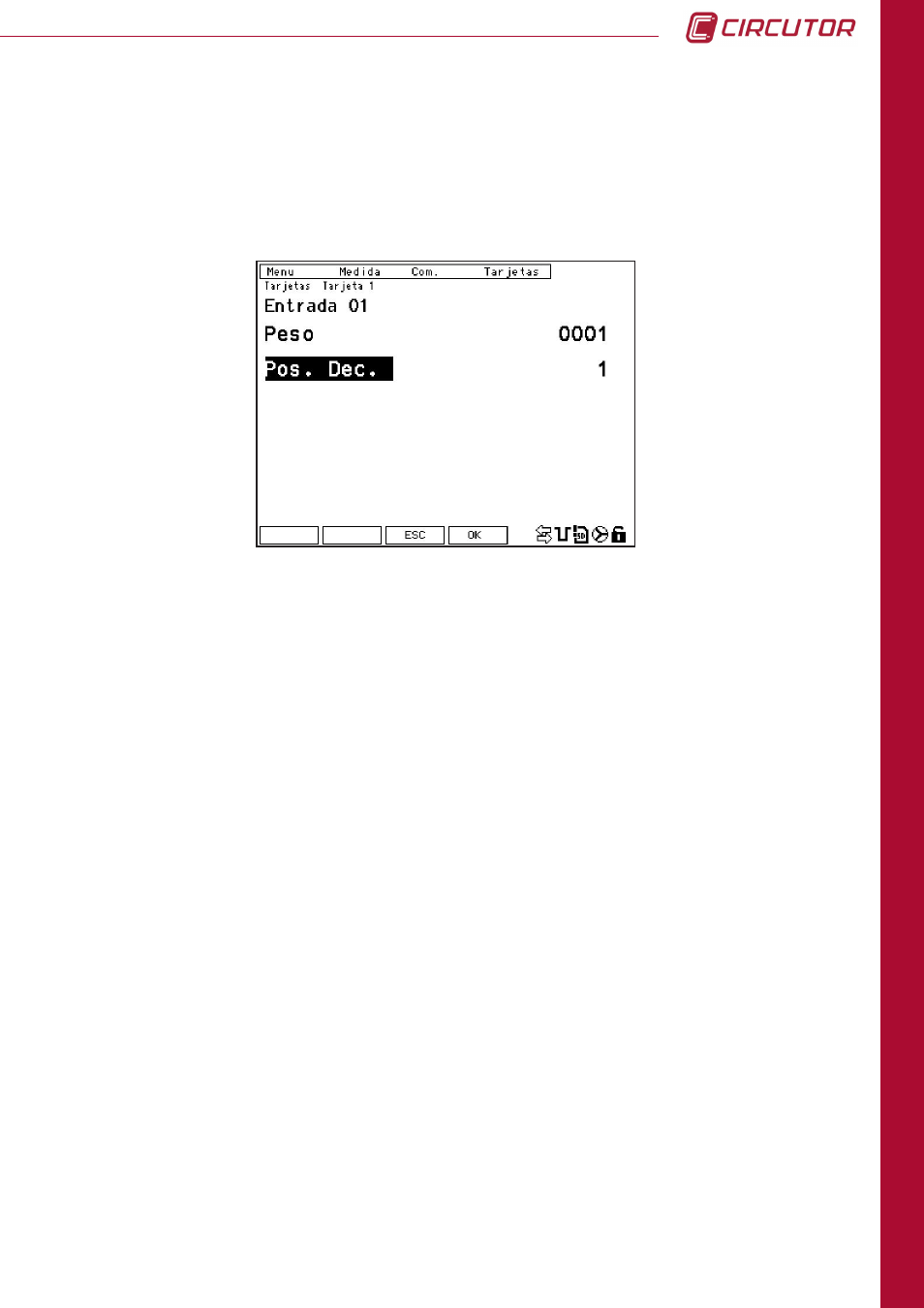

4.7.2.3. Configuration d'entrées numériques
Les entrées de la carte sont également configurées sous deux formes différentes, en fonction
de si l’on souhaite configurer l’entrée comme un compteur incrémental ou comme une entrée
logique de deux états (ON/OFF).
poids = 0000
En configurant le poids de l’entrée égal à zéro, l’entrée est configurée comme entrée dans les
états ON/OFF. En configurant l’entrée comme booléenne, il n’est pas nécessaire de configurer
l’option suivante du menu,
Pos. dec .
poids ≠ 0000
en configurant le poids de l’entrée autre que zéro, celle-ci est configurée comme compteur
incrémental d’impulsions dont la valeur maximale de compteur est de 10 m. La valeur à
introduire est le facteur qui multiplie chaque impulsion de l’entrée.
Pos. dec: Indiquer les décimales que l’on souhaite que possède le compteur de l’entrée
correspondante.
Les options que présente le menu inférieur sont :
prox. (F2): Augmente le nombre d’entrée de 1 à un maximum de 08 pour accéder à sa
configuration. Depuis l’écran de configuration de l’entrée 8, en appuyant à nouveau sur f2
(prox), on retourne à l’écran de configuration de l’entrée 01.
OUT (F1): Appuyer sur cette touche pour accéder à l’écran de configuration d’alarmes,
section 4.7.2.1.
Pour enregistrer les paramètres modifiés sur tout écran, il faut appuyer sur la touche OK (F4)
avant de sortir. Pour quitter le mode édition sans enregistrer les modifications, appuyer sur
ESC (F3).
Dans l’équation, il faut seulement éditer les deux chiffres qui correspondent à l’/les alarme/s
souhaitées. Entre les deux chiffres qui correspondent à l’alarme, on peut introduire un signe "*"
ou "+" qui correspondent aux fonctions AND / OR respectivement, lesquels seront appliqués
entre les alarmes configurées.
