Principes de base 3.1
3
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
89
Système de référence sur les fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, le système
de référence est généralement le système de coordonnées

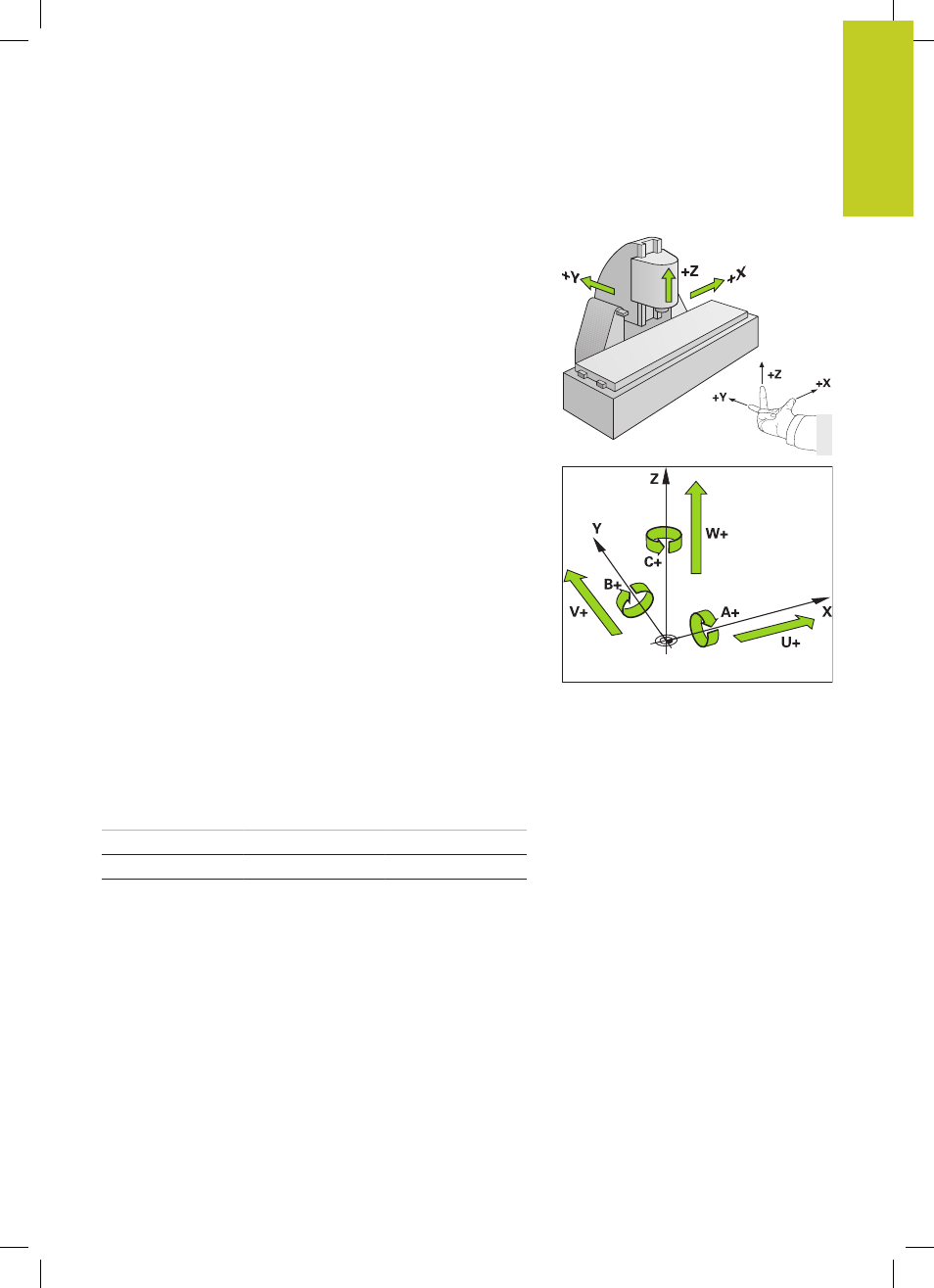

cartésiennes. La figure de droite illustre la relation entre le système
de coordonnées cartésiennes et les axes de la machine. La règle
des trois doigts de la main droite est un moyen mnémotechnique :
le majeur dirigé dans le sens de l’axe d’outil indique alors le sens
Z+, le pouce indique le sens X+, et l’index le sens Y+.
La TNC 640 peut piloter jusqu'à 18 axes en option. Des axes
auxiliaires U, V et W, parallèles aux axes principaux X, Y et Z
peuvent équiper les machines. Les axes rotatifs sont désignés
par A, B et C. La figure en bas à droite montre la relation des axes
auxiliaires et rotatifs avec les axes principaux.
Désignation des axes sur les fraiseuses
Désignation des axes X, Y et Z de votre fraiseuse : axe principal
(1er axe), axe secondaire (2ème axe) et axe d'outil. La désignation
de l'axe d'outil permet de déterminer l'axe principal et l'axe
secondaire.
Axe d'outil Axe principal Axe secondaire
X Y Z
Y Z X
Z X Y
