Programmation : importation de données d'un fichier DXF
7.1 Traiter les fichiers DXF (option de logiciel)
7
220
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013

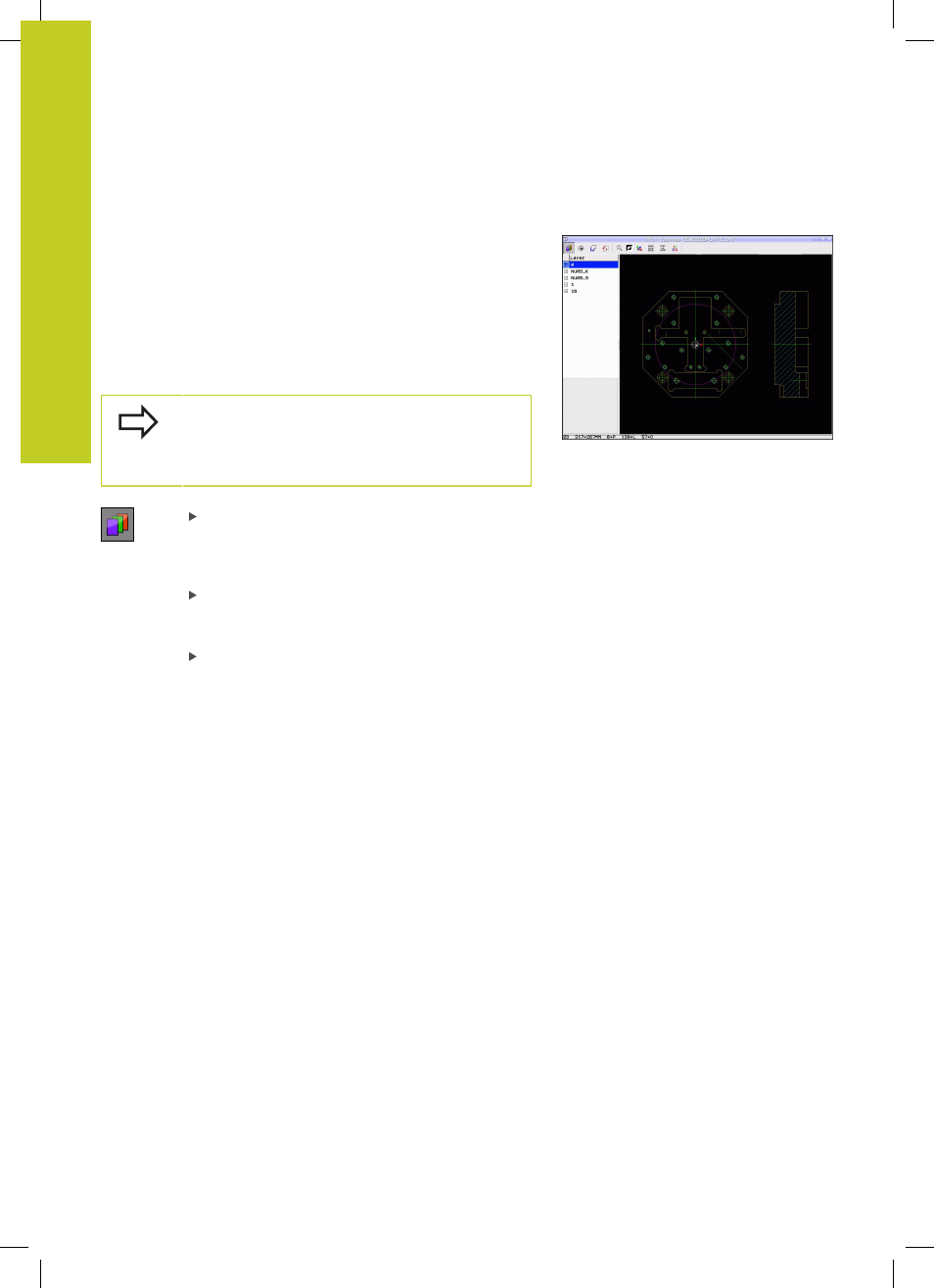

Configurer la couche (layer)
Les fichiers DXF possèdent généralement plusieurs couches
(layers) qui permettent au dessinateur d'organiser son dessin.
Grâce à cette technique des couches (layers), le constructeur
regroupe des éléments de différente nature, par exemple le
contour réel de la pièce, les cotes, les lignes auxiliaires et de
structure, les hachures et les textes.
Pour éviter que l'écran ne soit encombré par des informations
inutiles lorsque vous sélectionnez le contour, vous pouvez masquer
toutes les couches superflues du fichier DXF.
Le fichier DXF à importer doit posséder au moins un
Layer (couche).
Vous pouvez aussi sélectionner un contour lorsque le
constructeur l'a copié dans différentes couches.
S'il n'est pas activé, sélectionner le mode
permettant de configurer les couches : dans
la fenêtre de gauche, la TNC affiche toutes les
couches du fichier DXF courant.
Pour masquer une couche : sélectionner la couche
souhaitée avec la touche gauche de la souris et la
masquer en cliquant sur la case à cocher
Pour afficher une couche : sélectionner la couche
souhaitée avec la touche gauche de la souris
et l'afficher à nouveau en cliquant sur la case à
cocher
