Compenser le désalignement d'une pièce avec un palpeur 3D 15.8
15
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
481
Vous pouvez aussi enregistrer le désalignement de la table
rotative dans une ligne au choix du tableau Preset. Pour cela,
introduisez le numéro de ligne et appuyez sur la softkey
ROTATION TABLE DS TABL. PRESET. La TNC enregistre l'angle
dans la colonne Offset de la table rotative, par exemple dans
la colonne C_OFFS pour un axe C. Le cas échéant, vous devez
changer d'affichage dans le tableau Preset en appuyant sur la
softkey BASIS-TRANSFORM./OFFSET pour que s'affiche cette
colonne.

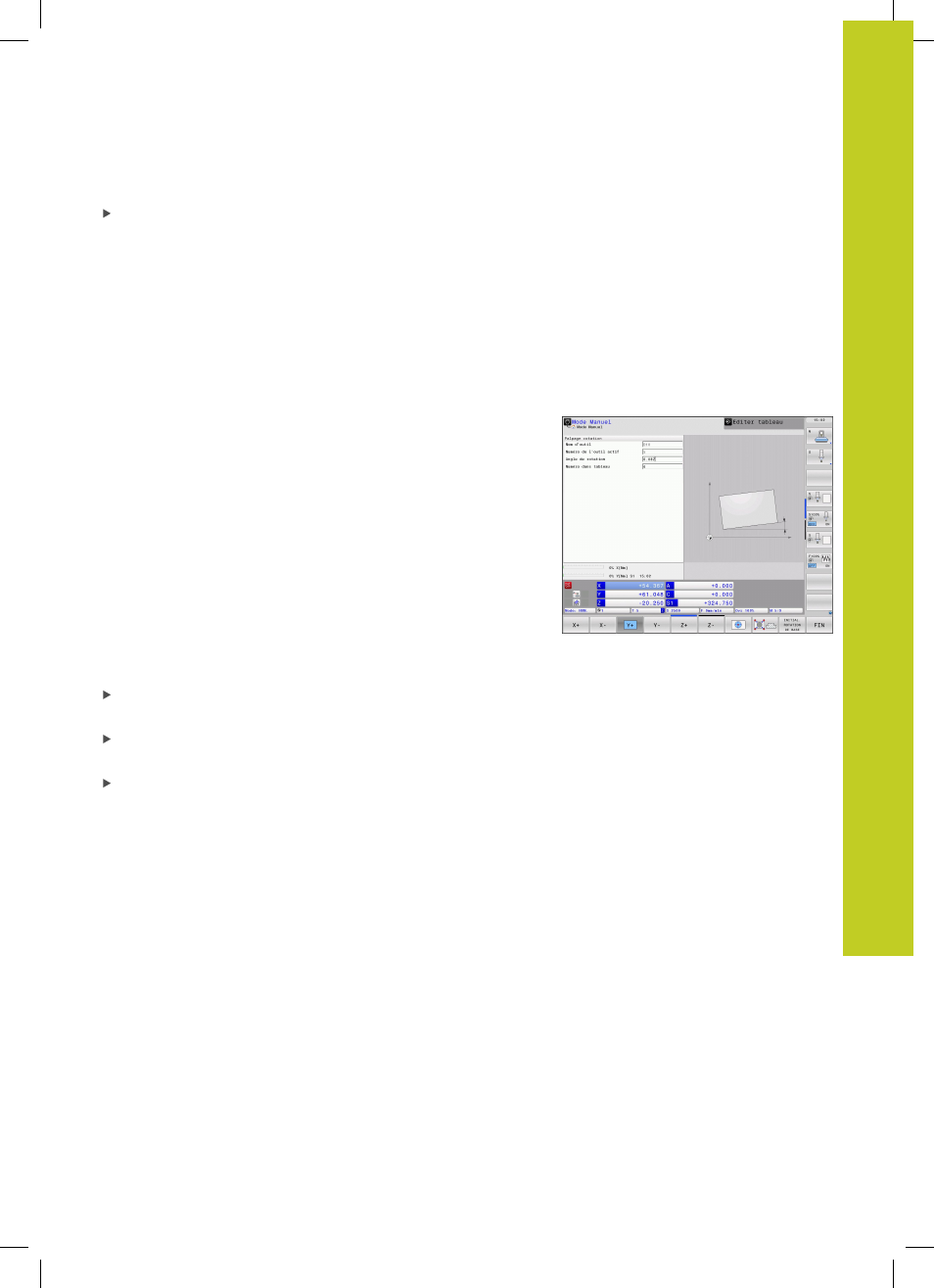

Afficher la rotation de base
Si vous sélectionnez la fonction PALPAGE ROT, la TNC affiche
l'angle actif de la rotation de base dans le dialogue
Angle de
rotation. Par ailleurs, l'angle de rotation apparait également dans
l'affichage d'état supplémentaire (INFOS POS.).
L’affichage d’état fait apparaître un symbole pour la rotation de
base lorsque la TNC déplace les axes de la machine conformément
à la rotation de base.
Annuler la rotation de base
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
Introduire l'angle de rotation "0" ; valider avec la softkey INIT
ROTATION DE BASE
Quitter la fonction de palpage : appuyer sur la softkey FIN
