Définir une pièce brute
Lorsqu'un nouveau programme est créé, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute.

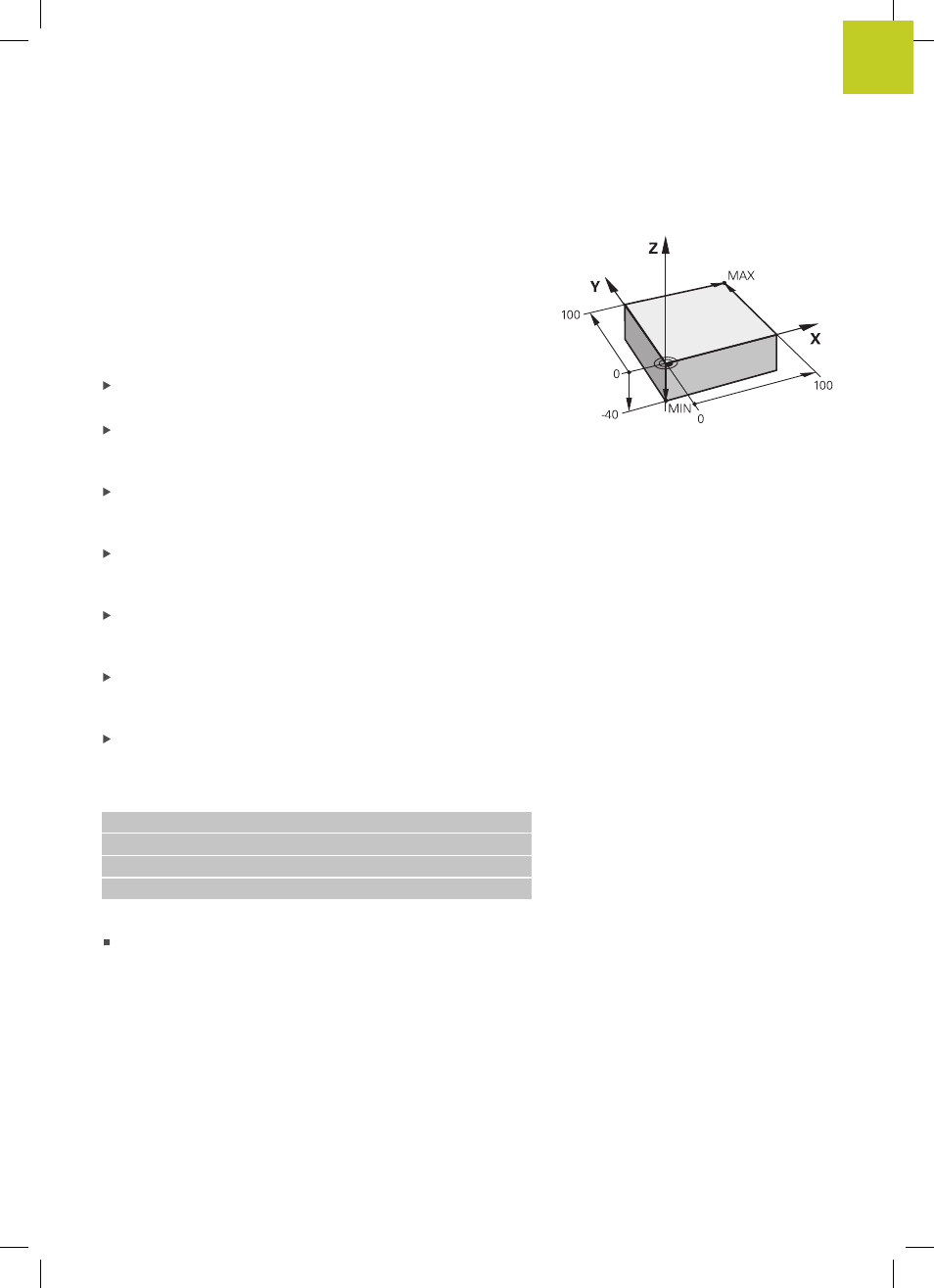

Pour la pièce brute, vous définissez toujours un parallélépipède en
indiquant les points MIN et MAX qui se réfèrent tous deux au point
d'origine sélectionné.
Lorsqu'un nouveau programme est créé, la TNC demande
automatiquement d'introduire les données nécessaires à la
définition de la pièce brute :
Axe de broche Z - Plan XY : introduire l'axe de travail de la
broche. G17 est défini par défaut, valider avec la touche ENT
Définition du brut : minimum X : introduire la plus petite
coordonnée X du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche ENT
Définition du brut : minimum Y : introduire la plus petite
coordonnée Y du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche ENT
Définition du brut : minimum Z : introduire la plus petite
coordonnée Z du brut par rapport au point d'origine, p. ex. -40 ,
puis valider avec la touche ENT
Définition du brut : maximum X : introduire la plus grande
coordonnée X du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche ENT
Définition du brut : maximum Y : introduire la plus grande
coordonnée Y du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche ENT
Définition du brut : maximum Z : introduire la plus grande
coordonnée Z du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche ENT
Exemple de séquences CN
%NOUV G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NOUVEAU G71 *
Informations détaillées sur ce sujet
Définir la pièce brute : Page 94
