Graphiques 17.1
17
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
513
La précédente simulation des opérations d'usinage
est effacée après une nouvelle découpe de la pièce.
La TNC représente la zone déjà usinée comme pièce
brute.
Lorsque la TNC ne peut plus réduire ou agrandir
la pièce brute, elle affiche le message d'erreur
correspondant dans la fenêtre graphique. Pour
supprimer le message d'erreur, agrandissez ou
réduisez à nouveau la pièce brute.
Répéter la simulation graphique
La simulation graphique d'un programme est possible autant
de fois que l'on souhaite. Pour cela, vous pouvez réinitialiser le
graphique d'origine de la pièce brute ou annuler une découpe de
celle-ci.

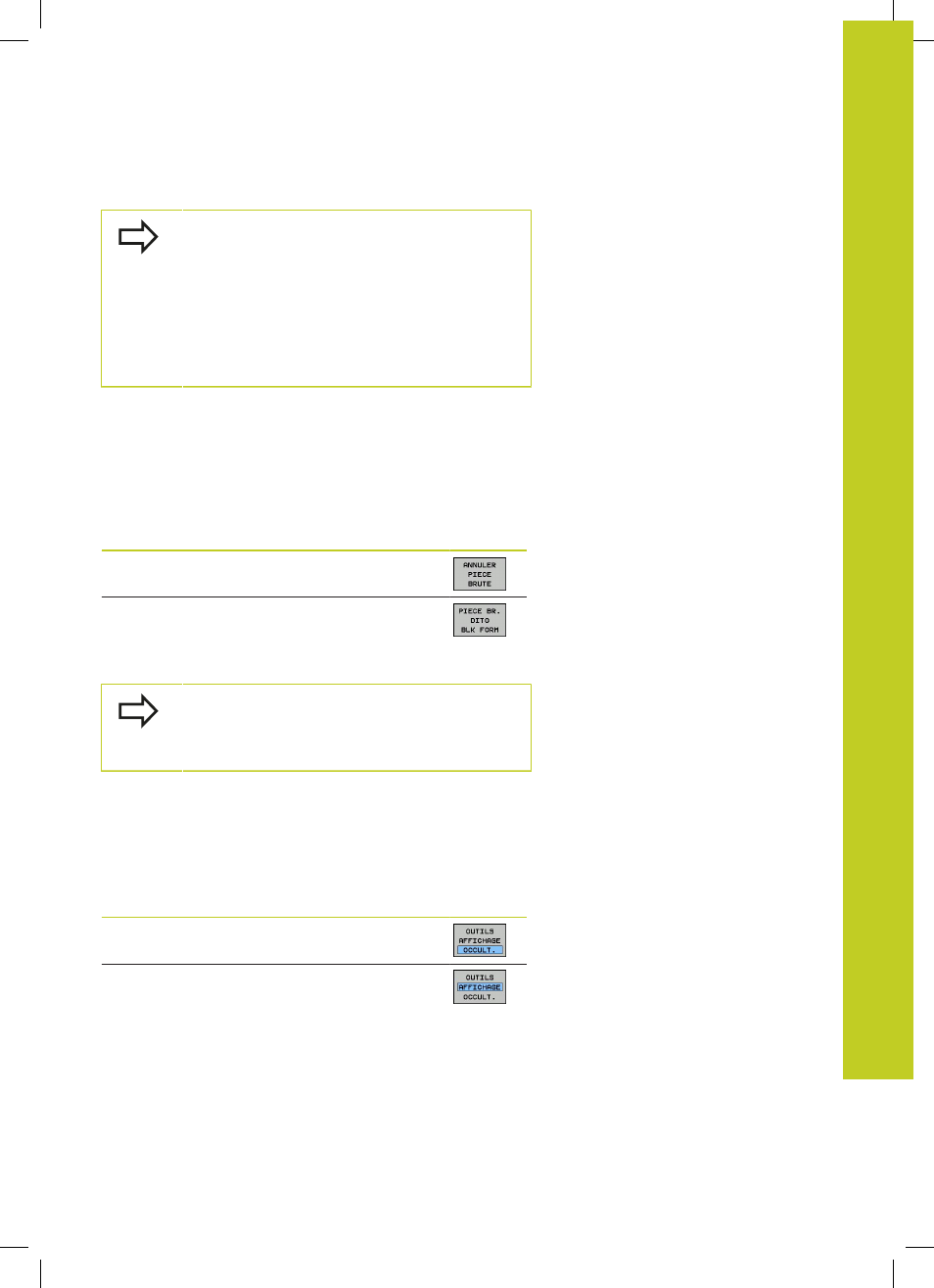

Fonction Softkey
Afficher la pièce brute non usinée avec
l’agrandissement de la dernière découpe
Annuler l’agrandissement de la découpe de
manière à ce que la TNC représente la pièce,
usinée ou non, conformément au BLK Form
programmé
Avec la softkey ANNULER PIECE BRUTE, la TNC
affiche - également après une découpe sans PR.
CPTE DETAIL – la pièce brute avec sa dimension
programmée.
Afficher l'outil
En vue de dessus et en affichage dans 3 plans, vous pouvez
visualiser l'outil pendant la simulation. La TNC affiche l'outil avec le
diamètre défini dans le tableau d'outils.
Fonction Softkey
Ne pas visualiser l'outil pendant la simulation
Visualiser l'outil pendant la simulation
