Graphiques 17.1
17
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
511

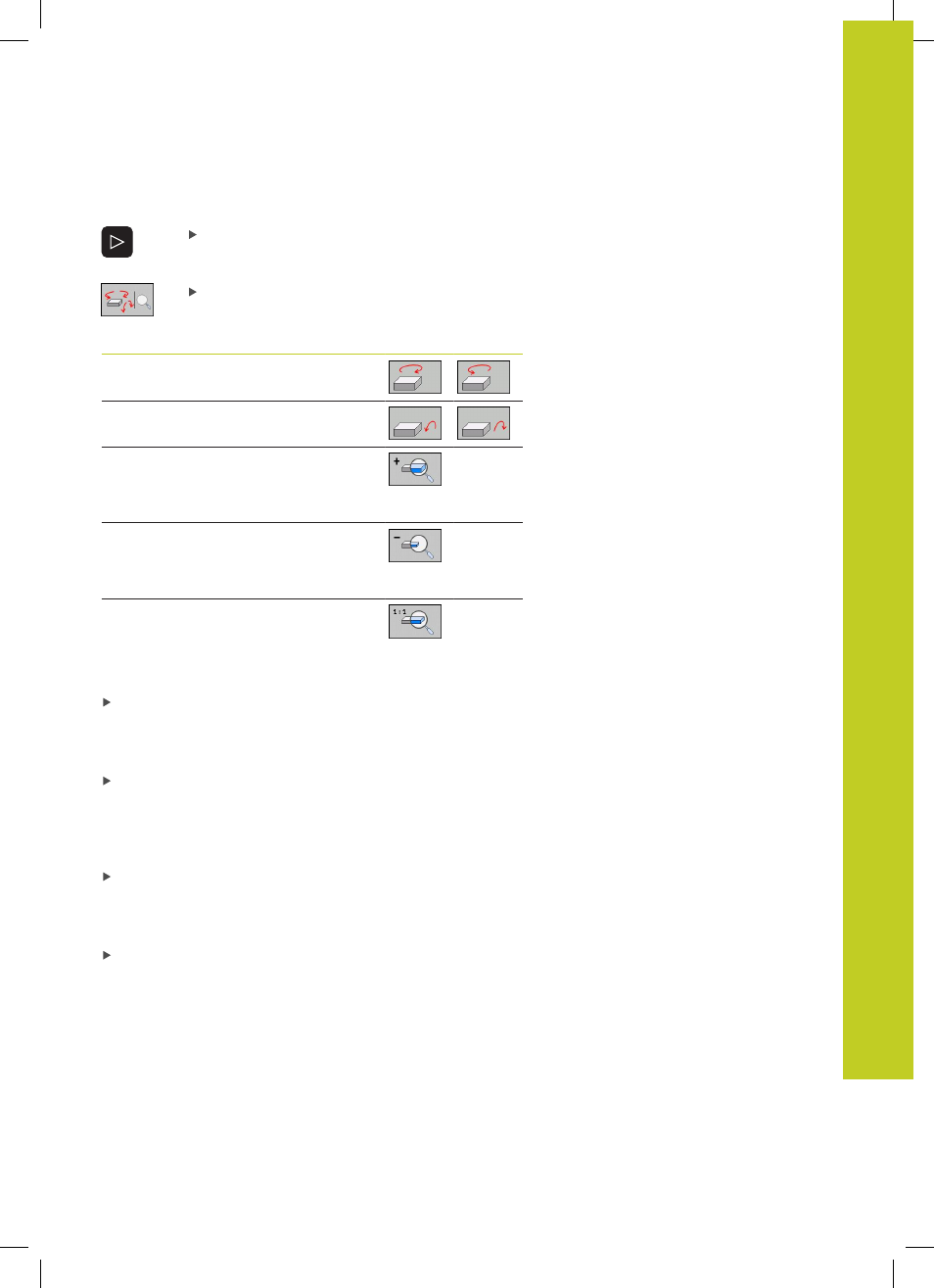

Rotation, agrandissement et réduction de l'affichage 3D
Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey pour les fonctions de
rotation et agrandir/réduire
Sélectionner les fonctions de rotation et agrandir/
réduire la pièce :
Fonction Softkeys
Rotation verticale de l'affichage par pas
de 5°
Rotation horizontale de l'affichage par
pas de 5°
Agrandir l'affichage pas à pas. Si la pièce
a été agrandie, la TNC affiche la lettre
Z dans le pied de page de la fenêtre
graphique
Réduire l'affichage pas à pas. Si la pièce
a été réduite, la TNC affiche la lettre
Z dans le pied de page de la fenêtre
graphique
Réinitialiser l'affichage à la dimension
programmée
Si vous avez connecté une souris à votre TNC, vous pouvez aussi
l'utiliser pour exécuter les fonctions décrites précédemment :
Rotation dans l'espace du graphique affiché : maintenir
enfoncée la touche droite de la souris et déplacer la souris.
Lorsque vous relâchez la touche droite de la souris, la TNC
affiche la pièce avec l'orientation définie
Décalage du graphique affiché : maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La
TNC décale la pièce dans le sens correspondant. Lorsque vous
relâchez la touche centrale de la souris, la TNC affiche la pièce à
la position définie
Agrandissement d'une zone avec la souris : maintenir enfoncée
la touche gauche de la souris pour marquer la zone à agrandir
avec un rectangle. Lorsque vous relâchez la touche gauche de la
souris, la TNC affiche la zone agrandie de la pièce
Zoom rapide avec la souris : tourner la molette de la souris en
avant ou en arrière
