Programmation : programmer les contours
6.4 Contournage : coordonnées cartésiennes
6
198
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013

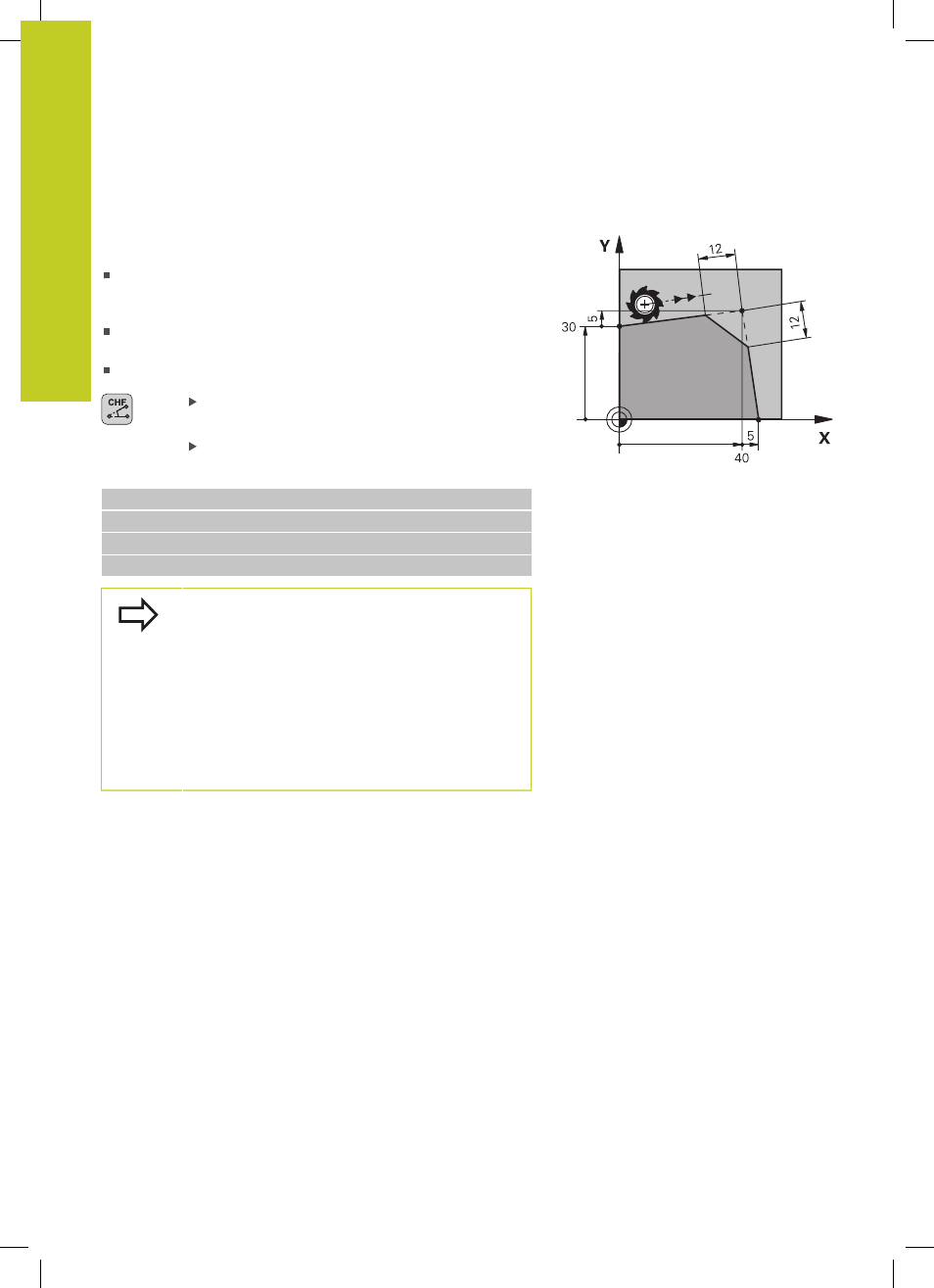

Insérer un chanfrein entre deux droites
Les angles de contour formés par l'intersection de deux droites
peuvent être chanfreinés.
Dans les séquences linéaires qui précédent et suivent la
séquence
G24, programmez les deux coordonnées du plan dans
lequel le chanfrein doit être réalisé
La correction de rayon doit être identique avant et après la
séquence
G24
Le chanfrein doit pouvoir être usiné avec l’outil actuel
Longueur chanfrein : longueur du chanfrein, si
nécessaire :
Avance F (n'agit que dans la séquence G24)
Exemple de séquences CN
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Un contour ne doit pas commencer par une
séquence
G24.
Un chanfrein ne peut être réalisé que dans le plan
d’usinage.
Le point d'intersection nécessaire au chanfrein ne fait
pas partie du contour.
Une avance programmée dans la séquence CHF
n'agit que dans cette séquence. Après l'usinage du
chanfrein, l'avance programmée avant la séquence
redevient active.
