Premier pas avec la TNC 640
1.3 Programmer la première pièce
1
54
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
Créer un programme avec cycles

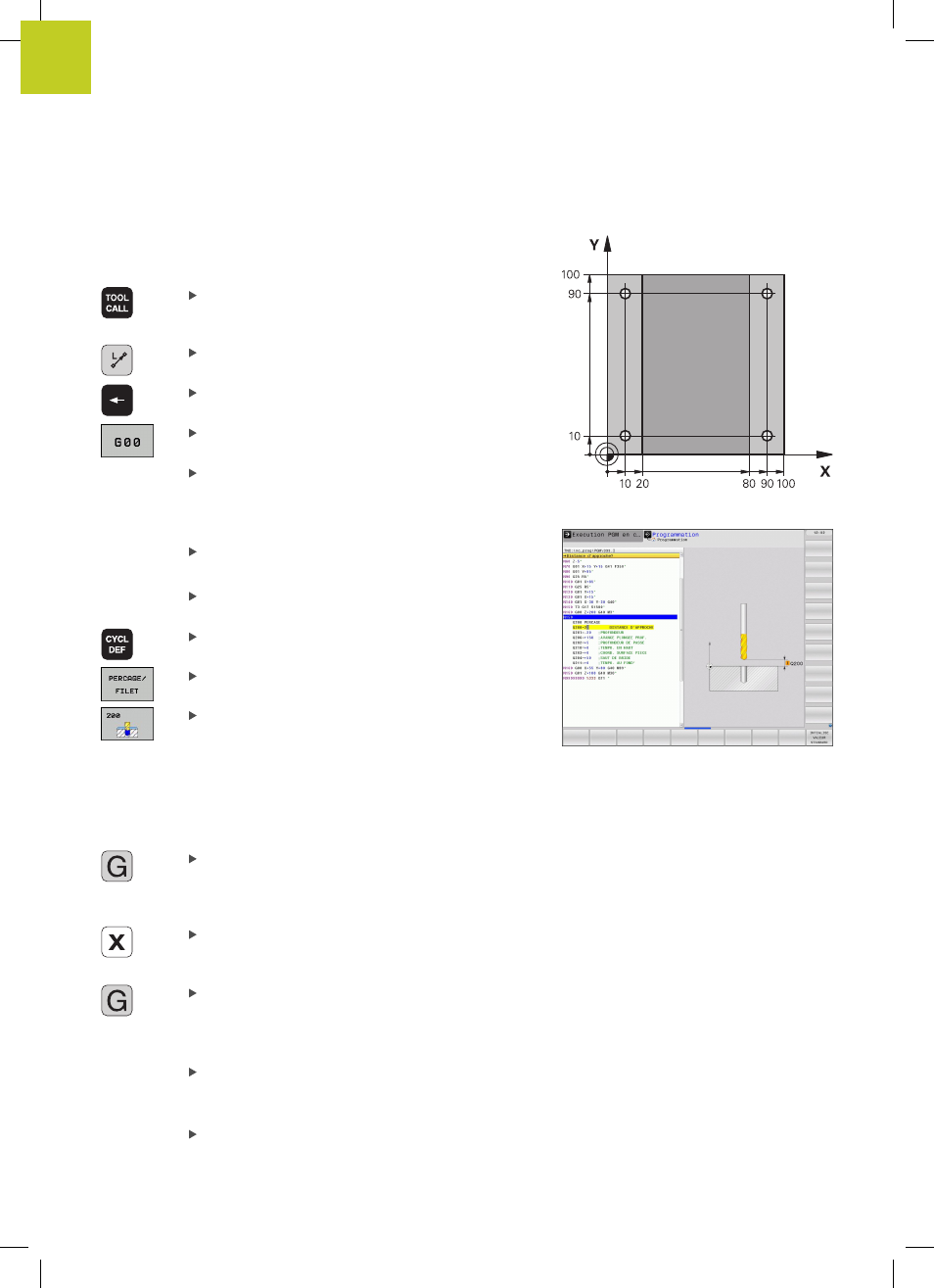

Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
Appeler l'outil : introduisez les données d'outil.
Validez la saisie avec la touche ENT, NE PAS
OUBLIER L'AXE D'OUTIL
Appuyez sur la touche L pour ouvrir une séquence
de déplacement linéaire
Avec la touche fléchée, passez à gauche dans la
zone d'introduction des fonctions G
Choisir la softkey G0 pour un déplacement en
avance rapide
Dégager l'outil : appuyez sur la touche d'axe
orange Z pour dégager l'outil dans son axe et
introduisez la valeur de la position à atteindre, p.
ex. 250. Valider avec la touche ENT
Correct.rayon : RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Appeler le menu des cycles
Afficher les cycles de perçage
Sélectionner le cycle de perçage standard 200 :
la TNC ouvre la boîte de dialogue pour définir
le cycle. Introduisez successivement tous les
paramètres demandés par la TNC et validez
chaque saisie avec la touche ENT. Sur la partie
droite de l'écran, la TNC affiche également
un graphique qui représente le paramètre
correspondant du cycle
Introduire
0 pour aborder la première position
de perçage : introduire les
coordonnées de la
position de perçage, activer l'arrosage et la broche,
appeler le cycle avec
M99
Introduire
0 pour aborder les autres positions de
perçage : introduire les
coordonnées de chaque
position de perçage, appeler le cycle avec
M99
Introduire
0 pour dégager l'outil : appuyez sur la
touche d'axe orange Z pour dégager l'outil dans
son axe et introduisez la valeur de la position à
atteindre, p. ex. 250. Valider avec la touche ENT
Correction de rayon : RL/RR/sans correct.?
Valider avec la touche ENT : Ne pas activer la
correction de rayon
Fonction auxiliaire M ? Introduire M2 pour la
fin du programme, valider avec la touche END : la
TNC mémorise la séquence de déplacement
