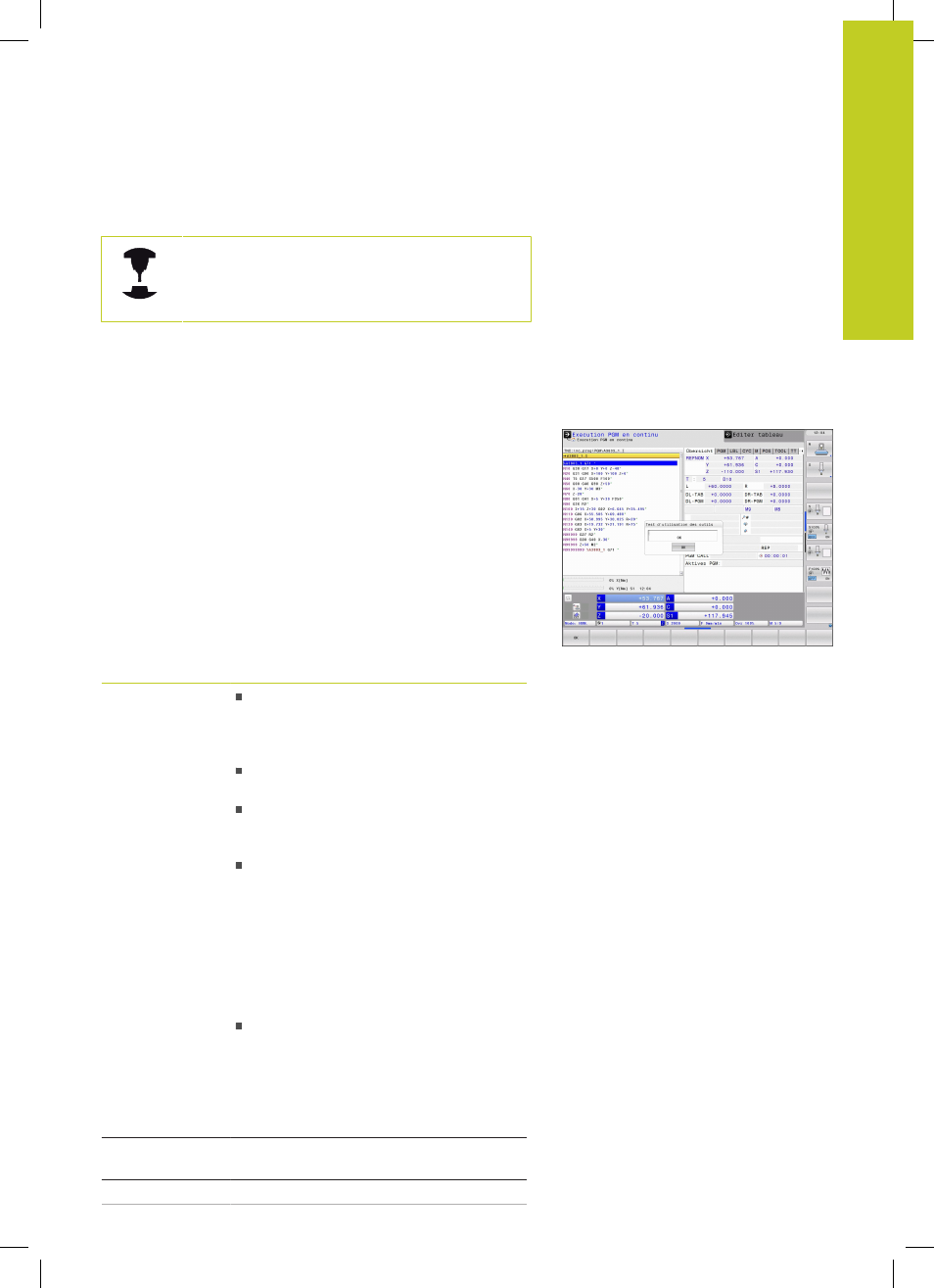

Données d'outils 5.2
5
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
173
Test d'utilisation d'outils
La fonction de test d'utilisation d'outils doit être
activée par le constructeur de la machine. Consultez
le manuel de votre machine.
Le programme de dialogue Texte clair à vérifier doit avoir été
entièrement simulé en mode
Test de programme pour réaliser un
test d'utilisation d'outils.
Utiliser le Test d'utilisation des outils
Avec les softkey UTILISATION D'OUTILS et TEST D'UTILISATION
DES OUTILS, vous pouvez vérifier avant le démarrage du
programme en mode Exécution de programme si les outils choisis
sont disponibles et si leur durée d'utilisation est suffisante. La TNC
compare les valeurs effectives de durée d'utilisation du tableau
d'outils avec les valeurs nominales du fichier d'utilisation d'outils.
Lorsque vous appuyez sur la softkey TEST D'UTILISATION
D'OUTILS, la TNC affiche le résultat du test d'utilisation d'outils
dans une fenêtre auxiliaire. Fermer la fenêtre auxiliaire avec la
touche ENT.
La TNC mémorise la durée d'utilisation des outils dans un fichier à
part portant l'extension
pgmname.H.T.DEP. Le fichier d'utilisation
d'outils contient les informations suivantes :
Colonne Signification
TOKEN TOOL : durée d'utilisation d'outil
pour chaque
TOOL CALL. Les
enregistrements sont classés par ordre
chronologique
TTOTAL : durée d'utilisation totale d'un
outil
STOTAL : appel d'un sous-programme ;
les enregistrements sont classés par
ordre chronologique
TIMETOTAL : la durée d'usinage totale
du programme CN est affichée dans la
colonne
WTIME. Dans la colonne PATH,
la TNC enregistre le chemin d'accès du
programme CN concerné. La colonne
TIME contient la somme de toutes les
lignes
TIME (sans les déplacements en
avance rapide). La TNC met à 0 toutes
les autres colonnes
TOOLFILE : Dans la colonne PATH, la
TNC enregistre le chemin d'accès au
tableau d’outils que vous avez utilisé
pour le test du programme. Lors du test
d’utilisation d'outils, la TNC peut ainsi
déterminer si vous avez exécuté le test
du programme avec TOOL.T
TNR Numéro d'outil ( –1: aucun outil encore
remplacé)
IDX
Indice d'outil
