Traiter les fichiers DXF (option de logiciel) 7.1
7
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
227

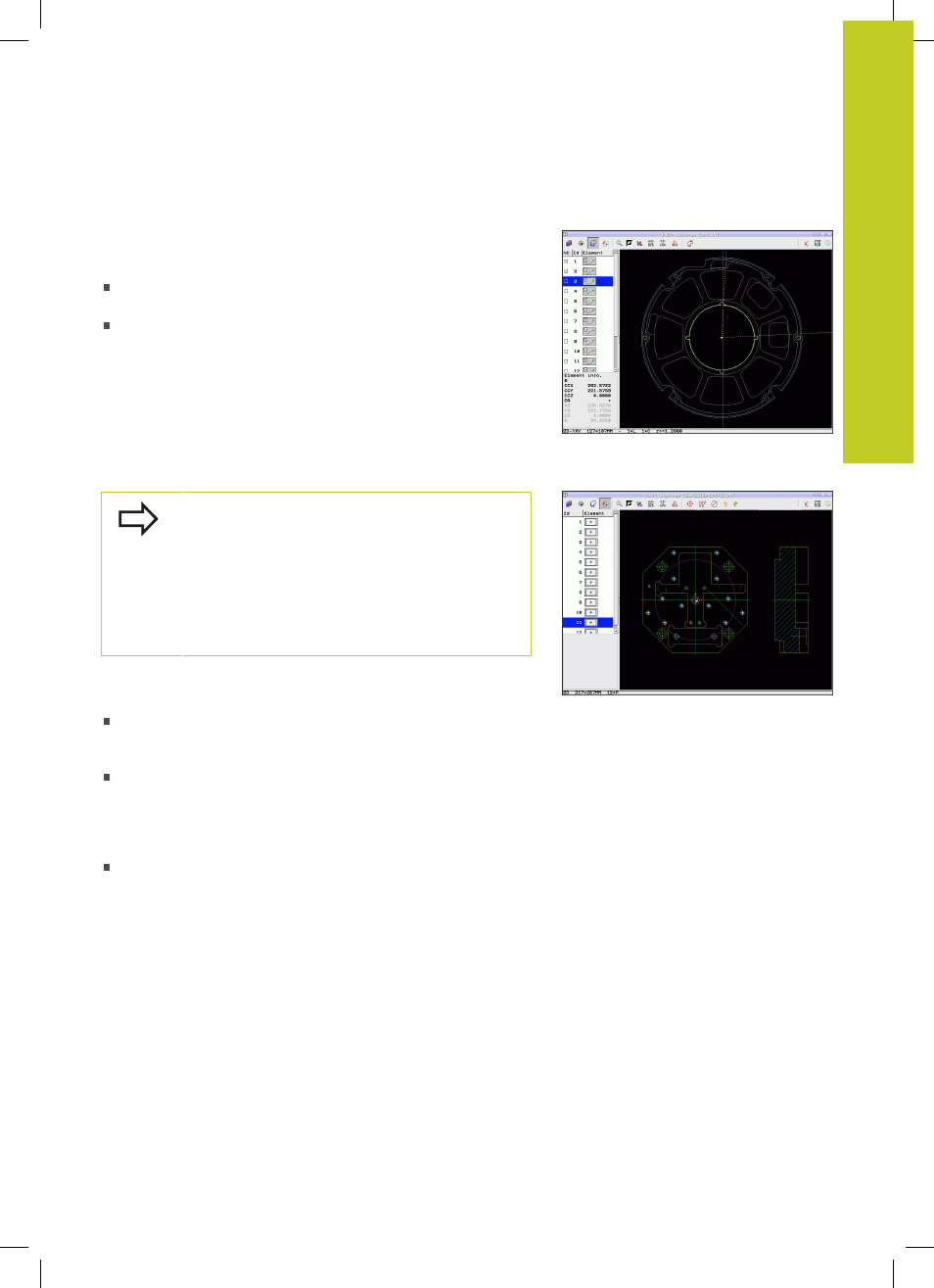

Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran les différentes
informations de l'élément de contour que vous avez sélectionné en
dernier dans la fenêtre de gauche ou de droite.
Droite, point final des droites et, en plus, point de départ des
droites en gris
Cercle, arc de cercle, centre du cercle, point final du cercle et
sens de rotation Avec en plus, en grisé, le point de départ et le
rayon du cercle
Sélectionner et mémoriser les positions d'usinage
Pour sélectionner des positions d'usinage, vous
devez utiliser le pavé tactile du clavier de la TNC ou
bien une souris raccordée au port USB.
Si les positions à sélectionner sont très proches les
unes des autres, utiliser la fonction zoom.
Si nécessaire, définir la configuration par défaut
de manière à ce que la TNC affiche les trajectoires
d'outil, voir "Configuration par défaut", Page 218.
Vous disposez de trois possibilités pour sélectionner les positions
d'usinage :
Sélection individuelle : Vous sélectionnez la position d'usinage
souhaitée en cliquant dessus (voir "Sélection individuelle",
Page 228)
Sélection rapide des positions de perçage avec survol de
souris : En tirant avec la souris sur un cadre de sélection, vous
sélectionnez toutes les positions de perçage qu'il contient
(Sélection rapide des positions de perçage avec survol de
souris).
Sélection rapide des positions de perçage en introduisant
le diamètre : Vous entrez un diamètre de perçage pour
sélectionner tous les trous qui ont ce diamètre et qui sont dans
le fichier DXF (Sélection rapide des positions de perçage en
introduisant les diamètres).
