Programmer la première pièce 1.3
1
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
51
Programmer un contour simple

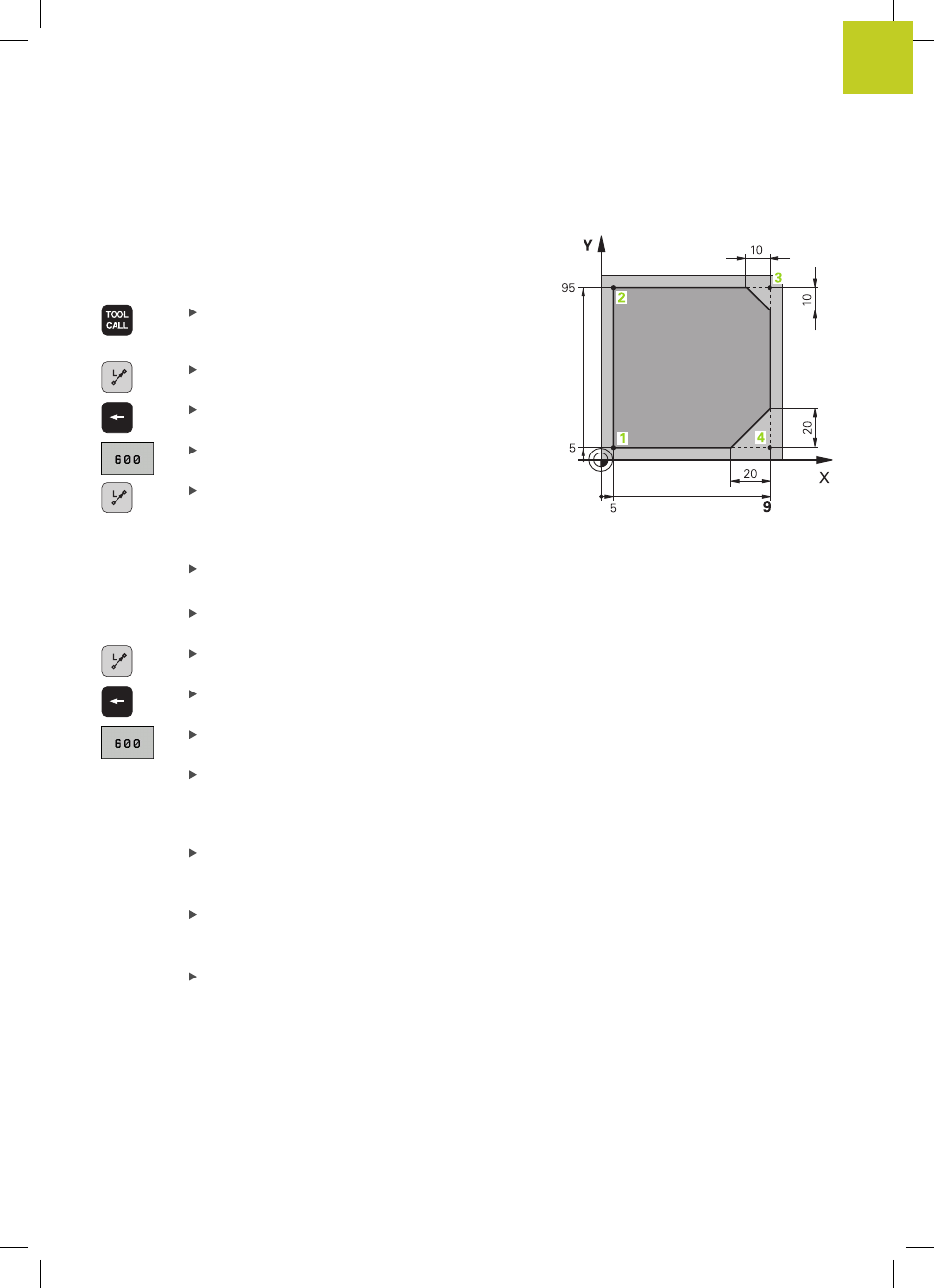

Le contour de la figure de droite doit être usiné en une seule passe
à la profondeur de 5 mm. La pièce brute a déjà été définie. Après
l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
Appeler l'outil : introduisez les données de l'outil.
Validez la saisie avec la touche ENT, ne pas oublier
l'axe d'outil
Appuyer sur la touche L pour ouvrir une séquence
de déplacement linéaire
Passez dans la zone des fonctions G avec la
touche gauche du curseur
Choisir la softkey G0 pour un déplacement en
avance rapide
Dégager l'outil : appuyer sur la touche d'axe
orange Z pour dégager l'outil dans son axe et
introduisez la valeur de la position à atteindre, p.
ex. 250. Valider avec la touche ENT
Correct. rayon : RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Appuyer sur la touche L pour ouvrir une séquence
de déplacement linéaire
Passez dans la zone des fonctions G avec la
touche gauche du curseur
Choisir la softkey G0 pour un déplacement en
avance rapide
Prépositionner l'outil dans le plan d'usinage :
appuyez sur la touche d'axe orange X et
introduisez la valeur de la position à atteindre, p.
ex. -20
Appuyez sur la touche d'axe orange Y et
introduisez la valeur correspondant à la position à
atteindre, p. ex. -20. Valider avec la touche ENT
Correction de rayon : RL/RR/sans correct.?
Valider avec la touche ENT : Ne pas activer la
correction de rayon
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
