Mode manuel et réglages
15.6 Utiliser un palpeur 3D
15
466
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
15.6 Utiliser un palpeur 3D

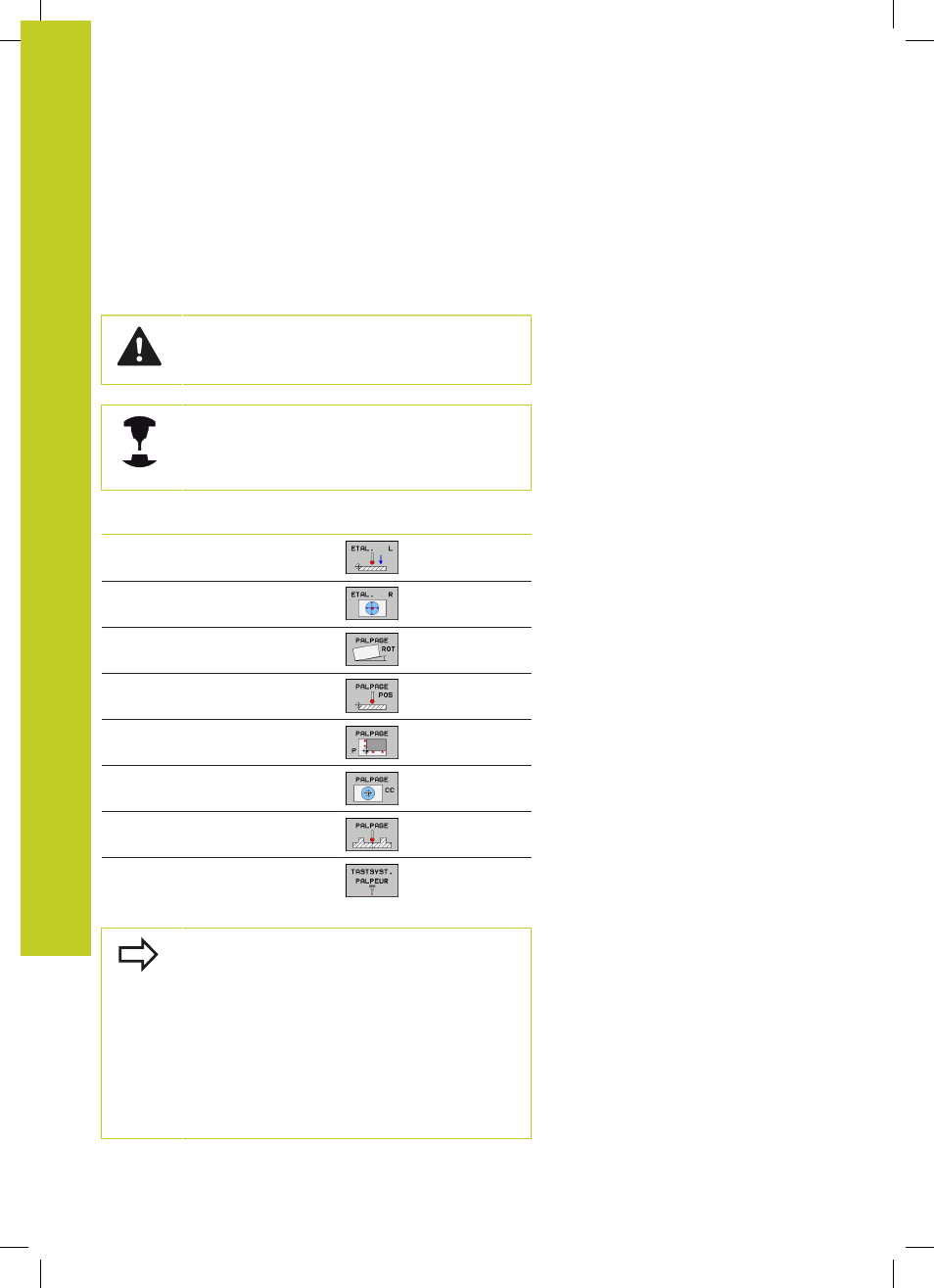

Résumé
En mode Manuel, les cycles palpeurs suivants sont à votre
disposition :
HEIDENHAIN ne garantit le bon fonctionnement
des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur
de la machine pour l'utilisation des palpeurs 3D.
Consultez le manuel de votre machine.
Fonction Softkey Page
Etalonnage de la longueur
effective 475
Etalonnage du rayon effectif 476
Détermination de la rotation de
base à partir d'une droite 480
Initialisation du point d'origine sur
un axe au choix 482
Initialisation d'un coin comme
point d'origine 483
Initialisation du centre de cercle
comme point d'origine 484
Initialisation de la ligne médiane
comme point d'origine 487
Gestion des données du palpeur Voir manuel
d'utilisation
des cycles
Vous pouvez aussi utiliser tous les cycles de palpage
manuel en mode Tournage, excepté le cycle Palpage
de coin. En mode Tournage, toutes les valeurs de
mesure de la coordonnée X peuvent être prises en
compte et affichées en tant que diamètres.
Pour utiliser le palpeur en mode Tournage, il faut le
calibrer en mode Tournage. La position initiale de
la broche en mode Fraisage et Tournage pouvant
varier, vous devez calibrer le palpeur sans désaxage.
Pour cela, vous pouvez créer des données d'outil
supplémentaires pour le palpeur (p. ex. outil indexé).
