Contournage : coordonnées cartésiennes 6.4
6
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
199

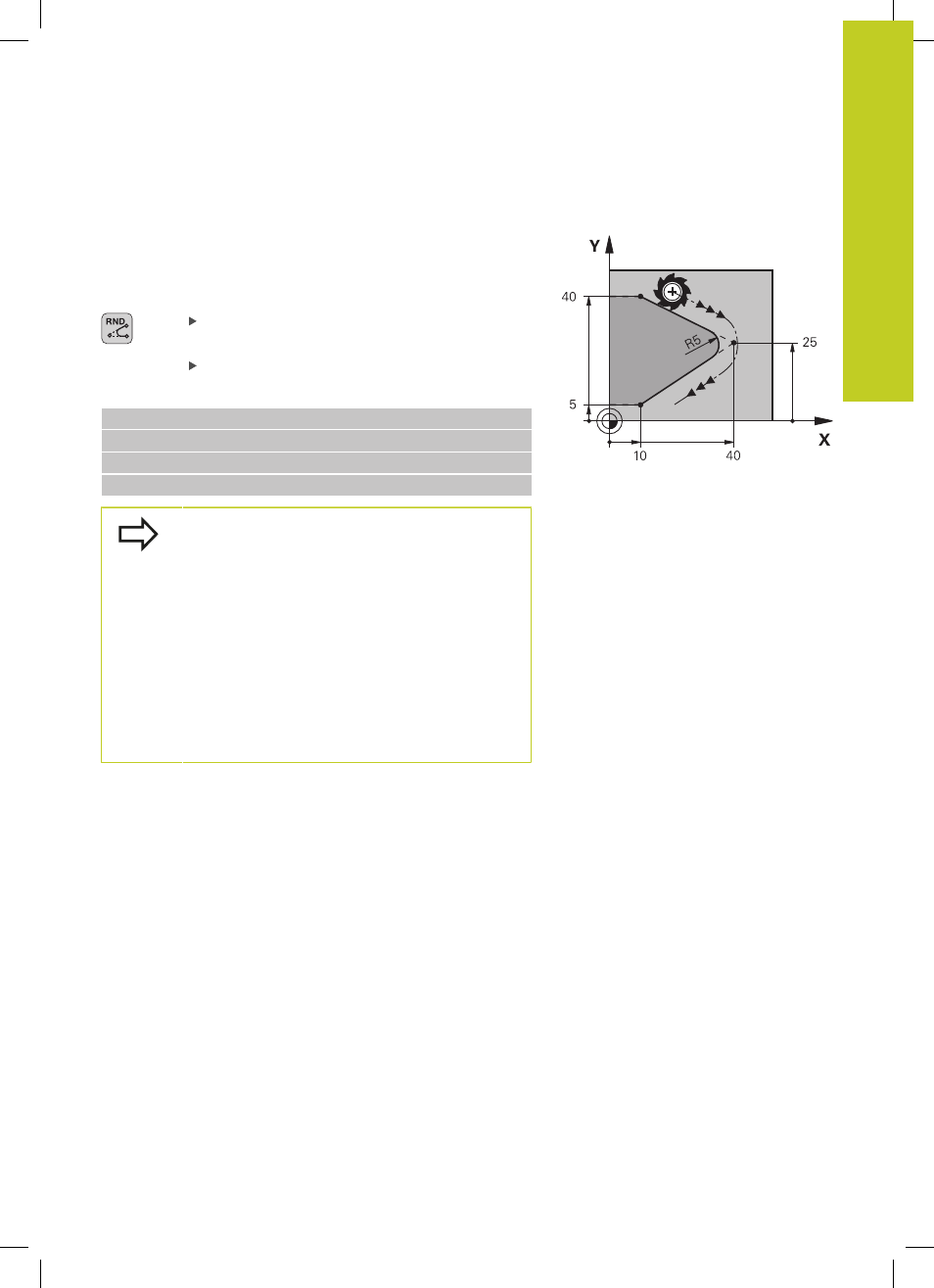

Arrondi d'angle G25
La fonction
G25 permet d'arrondir les angles d'un contour.
L’outil se déplace sur une trajectoire circulaire tangente à la fois à
l’élément de contour précédent et à l’élément de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil courant.
Rayon d'arrondi : rayon de l'arc de cercle, si
nécessaire :
Avance F (n'agit que dans la séquence G25)
Exemple de séquences CN
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'élément de contour précédent et le suivant
doivent avoir les deux coordonnées du plan dans
lequel doit être exécuté l'arrondi d'angle. Si vous
usinez le contour sans correction de rayon, vous
devez programmer les deux coordonnées du plan
d'usinage.
Le point d'intersection ne fait pas partie du contour.
Une avance programmée dans la séquence
G25
n'agit que dans la séquence
G25. Ensuite, c'est
l'avance programmée avant la séquence
G25 qui
redevient active.
Une séquence G25 peut être également utilisée pour
une approche douce du contour.
