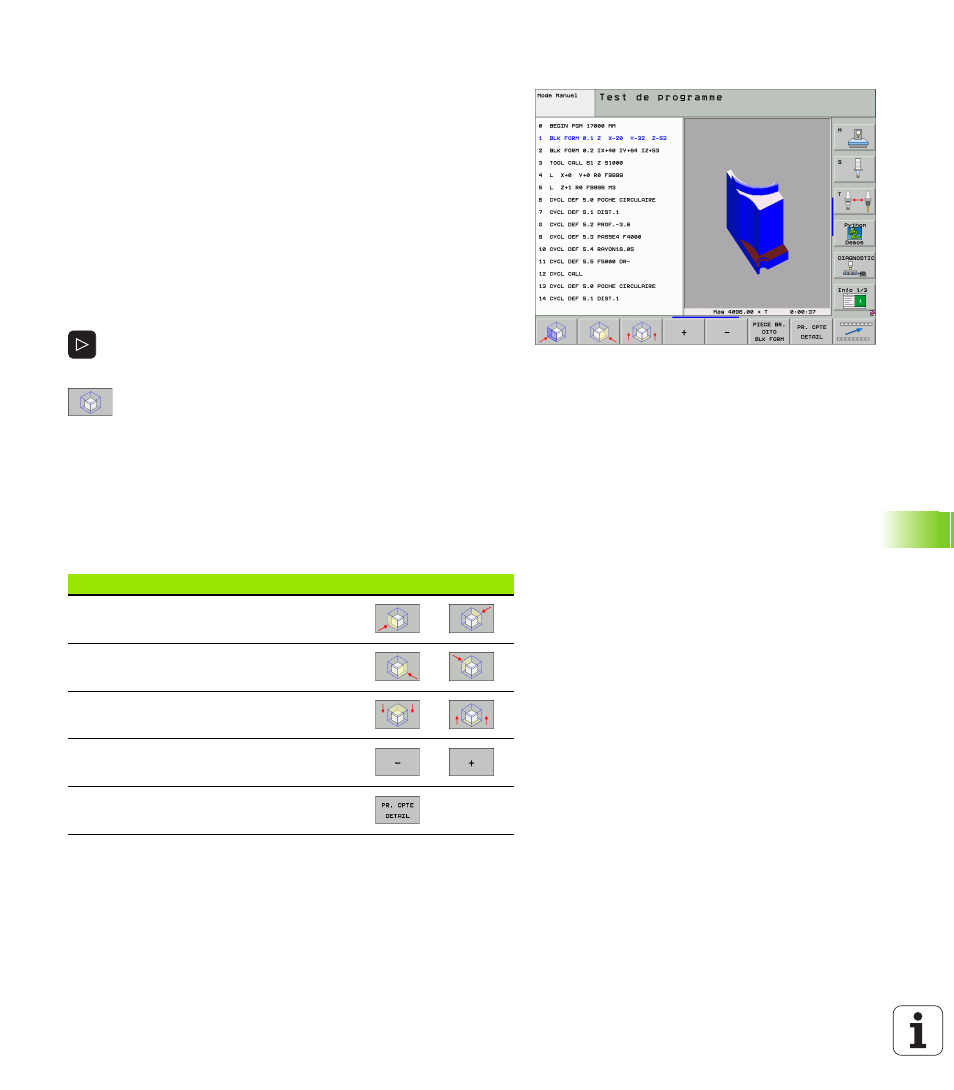

Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme ainsi
que dans un mode Exécution de programme pour tous les types de
représentation.
Pour cela, la simulation graphique ou l'exécution du programme doit
être arrêtée. Un agrandissement de la projection est toujours actif
dans tous les modes de représentation.
Modifier l'agrandissement de la projection
Softkeys: cf. tableau
Si nécessaire, arrêter la simulation graphique
Commuter la barre de softkeys en mode Test de programme ou
dans un mode Exécution de programme jusqu’à ce qu'apparaissent
les softkeys destinées à l'agrandissement de la projection.
Commuter la barre de softkeys jusqu'à ce
qu'apparaissent les softkeys des fonctions
d'agrandissement de la projection
Sélectionner les fonctions d'agrandissement de la
projection
A l’aide de la softkey (cf. tableau ci-dessous),
sélectionner le côté de la pièce
Réduire ou agrandir la pièce brute: Maintenir enfoncée
la softkey „–“ ou „+“
Relancer le test ou l'exécution du programme avec la
softkey START (RESET + START rétablit la pièce
brute d'origine)
Fonction
Softkeys
Sélection face gauche/droite de la pièce
Sélection face avant/arrière de la pièce
Sélection face haut/bas de la pièce
Faire glisser la surface de coupe pour
réduire ou agrandir la pièce brute
Prendre en compte le détail souhaité
